Назначение

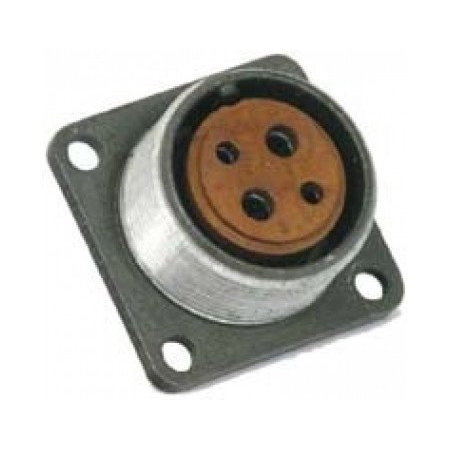

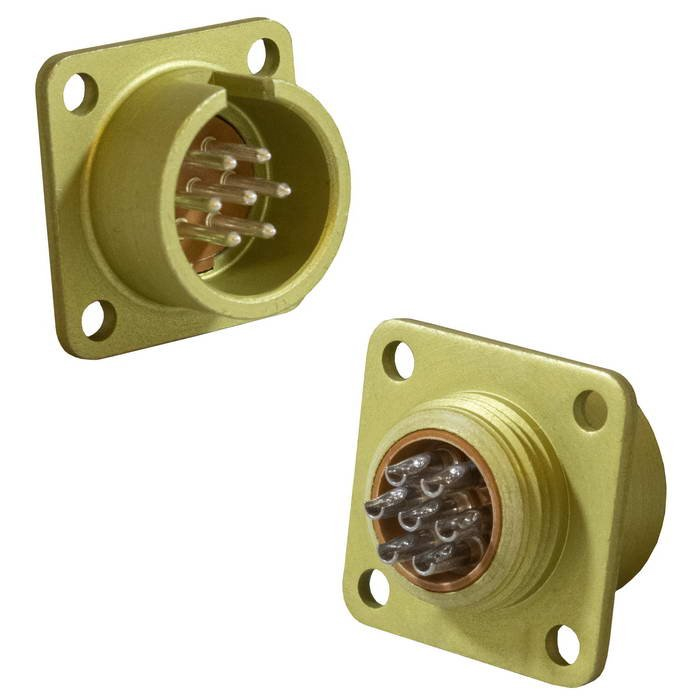

2РМ22Б4Г3В1Б — блочная розетка цилиндрического низковольтного соединителя российской разработки. Она предназначена для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМ22, артикул 263.

Розетка обеспечивает электрическое соединение и механическое сочленение с ответной частью. Применяется в электро- и радиоаппаратуре, где требуется компактный цилиндрический разъём с резьбовым креплением и поляризацией.

Расшифровка обозначения

• 2РМ — тип соединителя: цилиндрический низкочастотный.
• 22 — условный размер корпуса.
• Б — блочный тип корпуса.
• 4 — количество контактов.
• Г — розетка, гнездовой вариант.
• 3 — сочетание контактов с диаметрами 2 мм и 3 мм.
• В — серебряное покрытие контактов.
• 1 — теплостойкость до 100 °C.

Технические характеристики

Электрические параметры

• Максимальный ток на одиночный контакт — до 32 А.
• Суммарный ток — до 80 А.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление контактов — не более 1,6 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность — 1850 В.
• Рабочая частота цепей — до 3 МГц.

Габариты и масса

Габаритные размеры составляют 30×30×27 мм. Масса — не более 22 г.

Ресурс

Наработка — не менее 1000 часов. Число сочленений-расчленений — 500.

Условия эксплуатации

Соединитель работает при температурах от -60 °C до +100 °C. Допускается смена температуры до +180 °C и до -60 °C. Изделие устойчиво к вибрации с частотой 1–5000 Гц при ускорении 490 м/с², к акустическому шуму до 170 дБ, к ударам до 5000 м/с² и к линейному ускорению 2000 м/с².

Сочленение резьбовое, с одношпоночной поляризацией. Исполнение всеклиматическое, что позволяет использовать розетку в электро- и радиоаппаратуре.

Применение

2РМ22Б4Г3В1Б применяется в составе электрических цепей постоянного и переменного тока частотой до 3 МГц. Благодаря четырём контактам, комбинации диаметров 2 мм и 3 мм, серебряному покрытию и теплостойкости до 100 °C розетка подходит для аппаратуры, где необходимы надёжное соединение, стойкость к механическим нагрузкам и широкий температурный диапазон.

Изделие может использоваться в электро- и радиоаппаратуре всеклиматического исполнения. Резьбовое сочленение и одношпоночная поляризация обеспечивают правильную ориентацию и фиксацию ответной части.

Особенности конструкции

• Блочный корпус цилиндрической формы.
• Гнездовой вариант исполнения — розетка.
• Четыре контакта с диаметрами 2 мм и 3 мм.
• Серебряное покрытие контактов.
• Резьбовое сочленение с одношпоночной поляризацией.
• Теплостойкость до 100 °C.
• Всеклиматическое исполнение.

Соединитель сохраняет работоспособность при сочетании электрических и механических нагрузок, указанных в подтверждённых характеристиках. Для монтажа и эксплуатации следует учитывать максимальные токовые и температурные режимы, а также ресурс сочленений.
