2РМ22Б4Г3В1

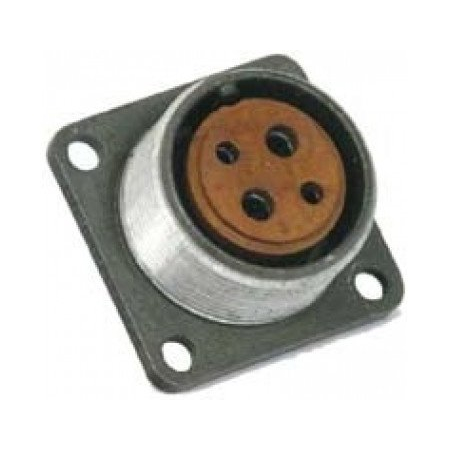

2РМ22Б4Г3В1 — это розетка блочного (приборного) типа из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для подключения кабельных вилок в электрических цепях постоянного и переменного тока.

Назначение и конструкция

Этот разъём применяется в низкочастотных цепях с частотой до примерно 3 МГц, как в приборах, так и в установках общепромышленного и военного назначения. Розетка имеет блочный корпус (без патрубка), резьбовое сочленение, одношпоночную поляризацию и комплект из четырёх контактов с серебряным покрытием.

Электрические параметры

• Номинальный ток на одиночный контакт — до около 32 А, суммарный ток на соединитель — до примерно 80 А.

• Максимальное рабочее напряжение — порядка 560 В, при этом сопротивление контактов обычно не превышает 1,6 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Электрическая прочность изоляции составляет около 1850 В, ёмкость между контактами — не более 6 пФ.

Условия эксплуатации

Разъём рассчитан на работу в широком температурном диапазоне, примерно от −60 °C до +100 °C, с повышенной теплостойкостью изоляции (100 °C). Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне частот 1–5000 Гц с ускорением до 490 м/с², а также к многократным и одиночным механическим ударам с пиковыми ускорениями до 1000–5000 м/с².

Габариты и масса

Габаритные размеры розетки 2РМ22Б4Г3В1 обычно составляют около 30×30×27 мм, масса — не более примерно 22 г. Такое исполнение позволяет монтировать разъём в ограниченном пространстве приборных панелей и плат, сохраняя при этом высокую механическую и электрическую надёжность соединения.
