Назначение и область применения

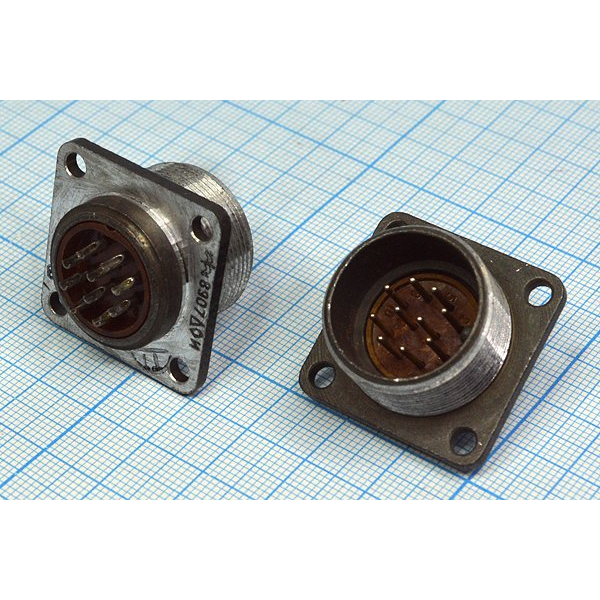

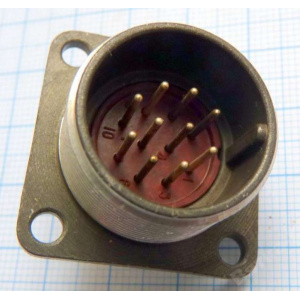

2РМ22Б10Ш1В1В-Б — это блочная (приборная) вилка цилиндрического низкочастотного соединителя серии 2РМ всеклиматического исполнения. Она предназначена для надёжного подключения в электрических цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Конструкция ориентирована на внутренний монтаж в приборах и оборудовании, где требуется стабильное электрическое соединение при воздействии неблагоприятных внешних факторов.

Изделие относится к категории 2РМ22 и имеет артикул 260. Производитель в предоставленных данных не указан. Вилка не является герметичной, но оснащена резьбовой фиксацией, что помогает сохранять надёжный контакт при механических нагрузках и вибрации.

Подтверждённые технические характеристики

Соединитель имеет 10 контактов диаметром 1,0 мм. Максимальная токовая нагрузка составляет до 7 А на контакт, а общая — до 58 А. Рабочее напряжение достигает 560 В. Сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм.

• Количество контактов: 10.
• Диаметр контакта: 1,0 мм.
• Максимальный ток на контакт: 7 А.
• Общий максимальный ток: 58 А.
• Рабочее напряжение: до 560 В.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая частота: до 3 МГц.

Условия эксплуатации

Диапазон рабочих температур — от минус 60 °C до плюс 100 °C; с учётом перегрева контактов допускается нагрев до плюс 180 °C. Соединитель подходит для условий повышенной влажности — до 98 % при температуре плюс 40 °C, а также для работы при пониженном давлении.

По механическим нагрузкам изделие выдерживает вибрацию в диапазоне 1–5000 Гц с ускорением до 490 м/с², удары с ускорением до 5000 м/с² и линейное ускорение 2000 м/с². Такие параметры подтверждают возможность применения в жёстких условиях эксплуатации.

Расшифровка обозначения

Маркировка 2РМ22Б10Ш1В1В-Б содержит информацию о конструкции и исполнении соединителя:

1. 2РМ — базовая серия разъёмов.
2. 22 — условный размер корпуса; посадочный диаметр составляет 22 мм.
3. Б — блочный (приборный) корпус без патрубка.
4. 10 — количество контактов.
5. Ш1 — схема расположения контактов.
6. В1В — всеклиматическое исполнение, соответствующее В2.1 по ГОСТ 15150-69.
7. Б — дополнительные модификации корпуса.

Применение и надёжность

Негерметичный соединитель с резьбовой фиксацией применяется во внутреннем монтаже приборов и оборудования, работающих в сложных условиях. Он может использоваться в составе электротехнических и радиоэлектронных устройств, где необходимы цилиндрические низкочастотные соединения с большим числом контактов и устойчивостью к вибрации, ударам и перепадам температуры.

Заявленная минимальная наработка составляет 1000 часов. Ресурс по сочленениям-расчленениям — 500 циклов. Срок сохраняемости — 15 лет. Эти параметры характеризуют изделие как рассчитанное на длительную эксплуатацию и периодическое обслуживание.

При подборе соединителя важно учитывать совокупность электрических и механических параметров: количество контактов, диаметр контактов, допустимый ток и напряжение, а также условия окружающей среды. Для данной модели подтверждены все перечисленные выше значения, поэтому она может рассматриваться для задач, где требуется надёжная коммутация в цепях постоянного и переменного тока до 3 МГц.
