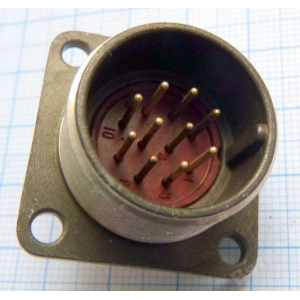

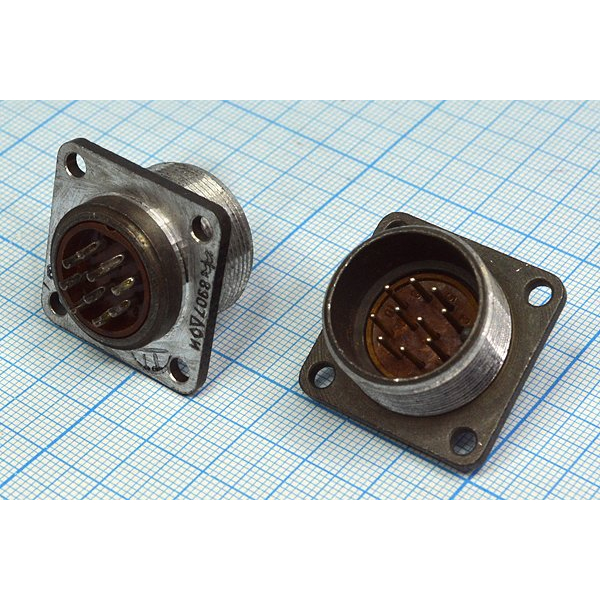

2РМ22Б10Ш1В1Б: надежная блочная вилка для промышленного электрооборудования

Соединитель 2РМ22Б10Ш1В1Б применяется для разъемного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц. Это блочная вилка серии 2РМ с резьбовой фиксацией, рассчитанная на использование в аппаратуре, где важны механическая прочность, стабильность электрического контакта и защита от случайного рассоединения.

Конструктивное исполнение

Маркировка 2РМ22Б10Ш1В1Б отражает основные особенности изделия:

• 2РМ — серия цилиндрических электрических соединителей.

• 22 — условный размер корпуса.

• Б — блочное исполнение для монтажа на корпус, панель или прибор.

• 10Ш1 — контактная вставка с десятью штыревыми контактами диаметром 1,0 мм.

• В — серебряное покрытие контактных элементов.

• 1 — теплостойкое исполнение, предназначенное для работы при температурах до +100 °C.

• Б — вариант конструкции, предусмотренный технической документацией на соединители данной серии.

Вилка предназначена для объемного монтажа и обычно устанавливается на корпус оборудования. Сопрягаемая часть подбирается с учетом типа контактной вставки, расположения контактов, ключа поляризации и требуемого исполнения корпуса.

Основные технические характеристики

Для соединителей типоразмера 2РМ22 с десятью контактами диаметром 1,0 мм характерны следующие параметры:

Приведенные показатели относятся к исполнению соединителей 2РМ22 с контактами 1,0 мм; при подборе для ответственного оборудования следует дополнительно сверять требования конкретных ТУ и паспортные данные партии.

Преимущества разъема 2РМ22Б10Ш1В1Б

Ключевое преимущество вилки 2РМ22Б10Ш1В1Б — сочетание компактной конструкции с возможностью передавать питание и сигналы через десять контактов. Серебряное покрытие способствует снижению переходного сопротивления, а резьбовая фиксация удерживает разъем в сочлененном состоянии при вибрации, ударах и переменных механических нагрузках.

Одношпоночная поляризация исключает неправильную ориентацию частей разъема при подключении. Это особенно важно для многоконтактных цепей управления, измерения и питания, где ошибка подключения может привести к отказу оборудования.

Корпус соединителя выполняется из алюминиевого сплава с защитным покрытием, а контактные элементы — из бронзы с серебряным покрытием. Такое конструктивное решение обеспечивает механическую прочность и устойчивость к длительной эксплуатации в составе приборов и промышленной аппаратуры.

Области применения

Блочная вилка 2РМ22Б10Ш1В1Б может использоваться в оборудовании, где требуется надежное многоконтактное соединение:

• системах промышленной автоматики и управления;

• измерительных приборах и испытательных стендах;

• источниках питания и распределительных устройствах;

• телемеханике, связи и радиотехнической аппаратуре;

• транспортном, специальном и промышленном оборудовании;

• шкафах управления, приборных панелях и корпусах электронных устройств.

Рабочие характеристики серии предусматривают воздействие вибраций, механических ударов, влажности, пониженного давления и температурных перепадов. Это позволяет применять разъем в оборудовании, работающем в сложных климатических и производственных условиях.

Что учитывать при подборе

При проектировании подключения с использованием 2РМ22Б10Ш1В1Б необходимо проверить соответствие ответной части по серии, типоразмеру корпуса, контактной формуле и положению ключа. Также важно учитывать токовую нагрузку на каждый отдельный контакт , а не только суммарный ток соединителя.

Для надежной работы следует соблюдать требования к монтажу проводников, качеству пайки, очистке контактных поверхностей и моменту затяжки резьбового соединения. В цепях с повышенными токами желательно равномерно распределять нагрузку между контактами, если это допускается электрической схемой.
