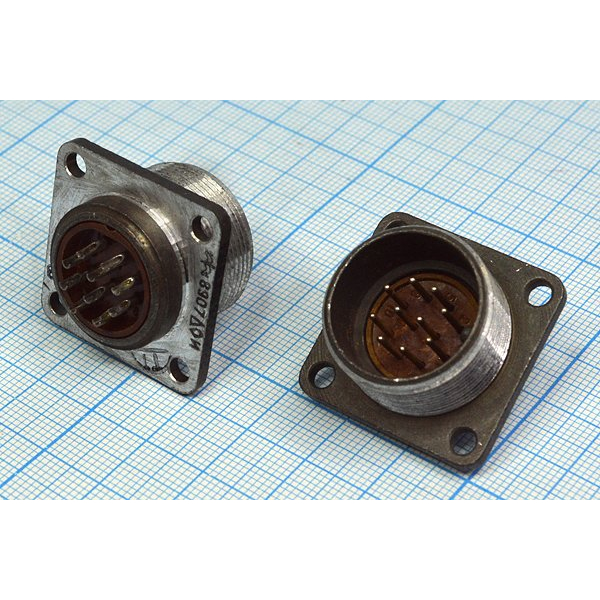

2РМ22Б10Ш1В1

2РМ22Б10Ш1В1 — это цилиндрический низкочастотный электрический разъем, относящийся к серии 2РМ, выполненный в виде блочной (приборной) вилки.

Расшифровка обозначения

• 2РМ — тип соединителя (резьбовой цилиндрический низкочастотный).

• 22 — условный диаметр корпуса около 22 мм.

• Б — блочный (приборный) корпус, предназначенный для монтажа на блок/панель.

• 10 — количество контактов (10 контактов).

• Ш — вилка (штекер).

• 1 — сочетание контактов (схема раскладки).

• В — серебряное покрытие контактов.

• 1 — теплостойкость +100 °C.

Основные электрические параметры

Разъем предназначен для работы в цепях постоянного и переменного тока частотой до примерно 3 МГц.

• Номинальное рабочее напряжение — до порядка 560 В.

• Токовая нагрузка на один контакт — до около 7 А.

• Суммарный ток на соединитель — порядка 50–58 А.

• Сопротивление контактов — не более нескольких миллиом (обычно до 5 мОм).

• Сопротивление изоляции — единицы тысяч МОм и выше в нормальных условиях.

Климатические и механические характеристики

Разъем 2РМ22Б10Ш1В1 относится к всеклиматическому исполнению и рассчитан на работу в широком диапазоне температур.

• Интервал рабочих температур: примерно от −60 °C до +100 °C.

• Устойчив к вибрациям и многократным механическим ударам (в пределах норм для изделий серии 2РМ).

• Сохраняет работоспособность при значительных перепадах давления и повышенной влажности.

Конструкция и применение

• Корпус металлический, изолятор — обычно карболит или аналогичный компаунд.
