Назначение соединителя

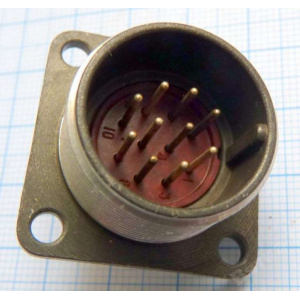

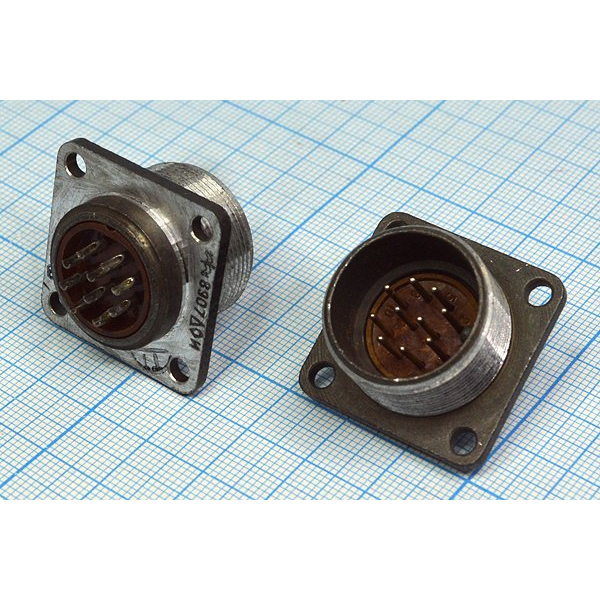

2РМ22Б10Ш1А1Б представляет собой блочную (приборную) вилку низкочастотного цилиндрического соединителя серии 2РМ. Изделие относится к негерметичному типу и имеет климатическое исполнение УХЛ. Основное назначение — надежное соединение и разъединение электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов в радиоэлектронной аппаратуре.

Конструкция выполнена в виде блочного корпуса с десятью контактами. Такое исполнение позволяет применять вилку в составе приборных разъемов, где требуется компактное и устойчивое к внешним воздействиям подключение.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Количество контактов — 10.
• Диаметр контактов — 1,0 мм.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на контакт — до 7 А.
• Общая токовая нагрузка для 10 контактов — до 58 А.
• Сопротивление контактов — не более 5,0 мОм.
• Сопротивление изоляции — не менее 5000 мОм.
• Емкость между контактами — до 6 пФ.

Условия эксплуатации

• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Синусоидальная вибрация — в диапазоне 1–5000 Гц.
• Многократные удары — до 1000 g.
• Срок службы — до 500 сочленений-расчленений.
• Наработка — не менее 5000 часов.
• Сохраняемость — 25 лет.

Расшифровка обозначения

• 2РМ — тип соединителя, негерметичный.
• 22 — условный размер корпуса.
• Б10 — блочный корпус, 10 контактов.
• Ш1 — шестигранный патрубок, вариант 1.
• А1Б — покрытие контактов (золото/серебро), всеклиматическое исполнение.

Применение

Соединитель предназначен для работы в радиоэлектронной аппаратуре, где требуется коммутация цепей постоянного, переменного и импульсного тока. Благодаря десяти контактам, рабочему напряжению до 560 В и токовой нагрузке до 7 А на контакт изделие может использоваться в блоках и приборах, рассчитанных на соответствующие электрические режимы.

Климатическое исполнение УХЛ и устойчивость к вибрации 1–5000 Гц, ударам до 1000 g, а также диапазон температур от минус 60 °C до плюс 100 °C определяют применение в условиях, где предъявляются повышенные требования к механической и климатической стойкости. Вилка не является герметичной, поэтому ее следует использовать в средах, допускающих негерметичное исполнение.

Срок службы до 500 сочленений-расчленений, наработка не менее 5000 часов и сохраняемость 25 лет подтверждают возможность длительной эксплуатации и хранения в составе радиоэлектронных изделий. Применение конкретной вилки должно соответствовать электрическим параметрам, указанным в подтвержденных характеристиках.
