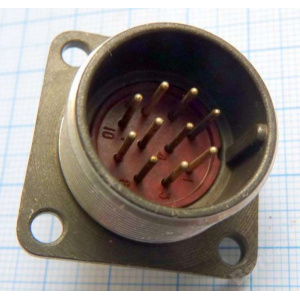

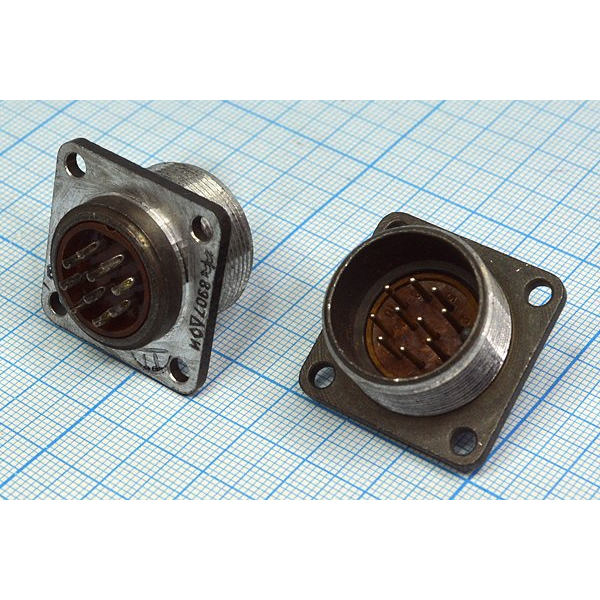

2РМ22Б10Ш1А1Б «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рм22б10ш1а1б

Соединители 2РМ22Б10Ш1А1Б являются частью серии разъемов 2РМ, которые широко используются в электрических цепях для подключения устройств и передачи сигналов. Эти соединители предназначены для работы с постоянным и переменным током (до 3 МГц) и подходят для различных приложений в электронике.

Основные характеристики:

Тип соединителя : Негерметичный.
Климатическое исполнение : УХЛ (умеренный климат).
Количество контактов : Варианты с 4 или 10 контактами.
Рабочее напряжение : Не более 560 Вольт.
Токовая нагрузка на одиночный контакт : Зависит от конкретной модели, но обычно составляет несколько ампер.
Сопротивление изоляции : Обычно не менее нескольких тысяч мегаом, что обеспечивает надежную защиту от коротких замыканий.

Применение:

Эти соединители используются в различных областях промышленности и бытовой техники благодаря своей универсальности и надежности. Они подходят для монтажа методом пайки, что позволяет легко интегрировать их в различные схемы.

Дополнительные особенности:

Соединители этой серии могут выдерживать значительные механические нагрузки, включая вибрации и удары. Это делает их пригодными для использования в условиях повышенной механической активности. Минимальная наработка таких разъемов обычно составляет тысячи часов, а срок хранения может достигать нескольких лет.

2РМ22Б10Ш1А1Б — это тип цилиндрического низкочастотного соединителя, который относится к серии 2РМ22. Давайте разберем обозначение:

2РМ : Тип соединителя.
22 : Условный размер корпуса.
Б : Вид корпуса — приборный.
10 : Количество контактов.
Ш : Часть соединителя — вилка.
1 : Обозначение сочетания контактов — все контакты диаметром 1,0 мм.
А : Покрытие контактов — золото.
1 : Теплостойкость — до 100°C.
Б : Корпус блочный (приборный) без левой резьбы.

Этот разъем предназначен для использования в различных электронных устройствах и системах. Он может выдерживать механические удары, пониженное давление и повышенную влажность. Рабочая температура окружающей среды для этого разъема составляет от -60°C до +100°C. Минимальная наработка — не менее 1000 часов, а максимальное количество сочленений-расчленений — до 500 раз.

Ответной частью для вилки 2РМ22Б10Ш1А1Б являются различные розетки из серии 2РМ22, такие как 2РМ22К10Г1А1 , 2РМ22К10Г1В1 и другие.

Описание

Назначение

Соединитель 2РМ22Б10Ш1А1Б «5» относится к серии цилиндрических низкочастотных разъёмов 2РМ22. Он предназначен для электрического соединения устройств и передачи сигналов в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических цепей в электронной аппаратуре, приборах и промышленном оборудовании. По данным каталога, соединитель является негерметичным, имеет климатическое исполнение УХЛ и рассчитан на рабочее напряжение не более 560 В. Конструкция позволяет использовать его для монтажа методом пайки, что обеспечивает интеграцию в различные схемы.

Подтверждённые особенности

Для данной модели указаны следующие параметры и свойства:

Тип: цилиндрический низкочастотный соединитель серии 2РМ22.
Часть соединителя: вилка.
Вид корпуса: приборный, блочный, без левой резьбы.
Количество контактов: 10.
Сочетание контактов: все контакты диаметром 1,0 мм.
Покрытие контактов: золото.
Теплостойкость: до 100 °C.
Рабочая температура окружающей среды: от -60 °C до +100 °C.
Рабочее напряжение: не более 560 В.
Климатическое исполнение: УХЛ.
Герметичность: негерметичный.
Приемка: «5».
Минимальная наработка: не менее 1000 часов.
Максимальное количество сочленений-расчленений: до 500 раз.
Артикул: 252.
Категория: 2РМ22.

Расшифровка обозначения

Обозначение 2РМ22Б10Ш1А1Б построено по стандартной схеме серии 2РМ. Первые символы 2РМ указывают на тип соединителя. Число 22 означает условный размер корпуса. Буква Б обозначает приборный вид корпуса. Число 10 соответствует количеству контактов. Буква Ш указывает, что это вилка. Цифра 1 обозначает сочетание контактов, при котором все контакты имеют диаметр 1,0 мм. Буква А сообщает о золотом покрытии контактов. Цифра 1 соответствует теплостойкости до 100 °C. Завершающая буква Б означает блочный приборный корпус без левой резьбы.

Применение и совместимость

Соединитель 2РМ22Б10Ш1А1Б «5» применяется в различных областях промышленности и бытовой техники благодаря универсальности и возможности пайки. Он подходит для монтажа в электронных устройствах, системах управления, измерительной аппаратуре и других схемах, где требуется передача сигналов и подключение устройств. По данным каталога, разъём способен выдерживать механические нагрузки, включая вибрации и удары, а также пониженное давление и повышенную влажность. Это делает его пригодным для использования в условиях повышенной механической активности.

Ответными частями для данной вилки являются различные розетки серии 2РМ22, например 2РМ22К10Г1А1, 2РМ22К10Г1В1 и другие. При подборе ответной части следует учитывать количество контактов, тип корпуса и исполнение. Соединитель имеет минимальную наработку не менее 1000 часов и выдерживает до 500 циклов сочленения-расчленения. Срок хранения может достигать нескольких лет. Изделие относится к категории 2РМ22 и имеет артикул 252.

Технические характеристики

Наименование: 2РМ22Б10Ш1А1Б «5».
Артикул: 252.
Категория: 2РМ22.
Производитель: не указано.
Приемка: «5».
Тип соединителя: негерметичный.
Климатическое исполнение: УХЛ.
Количество контактов: 10.
Диаметр контактов: 1,0 мм.
Покрытие контактов: золото.
Рабочее напряжение: не более 560 В.
Частотный диапазон: до 3 МГц.
Рабочая температура: от -60 °C до +100 °C.
Минимальная наработка: не менее 1000 часов.
Количество сочленений-расчленений: до 500 раз.
Монтаж: пайка.
Ответные части: розетки серии 2РМ22, например 2РМ22К10Г1А1, 2РМ22К10Г1В1 и другие.
