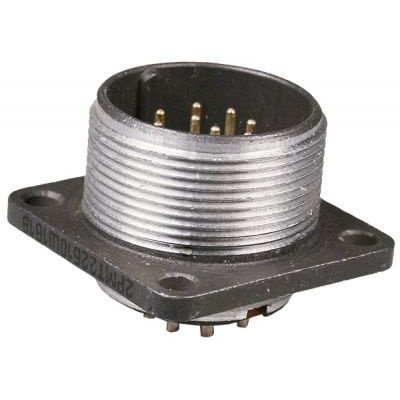

2РМ22Б10Ш1А1 — это блочная вилка низкочастотного цилиндрического соединителя серии 2РМ, предназначенная для надежного соединения электрических цепей переменного и постоянного тока.

Назначение

Она используется в приборах для работы в цепях частотой до 3 МГц при напряжении до 560–700 В, подходит для импульсных токов и применяется в различных электронике, включая промышленное оборудование.

Расшифровка обозначения

• 2РМ — тип негерметичного соединителя с климатическим исполнением УХЛ.

• 22 — условный размер корпуса (посадочный диаметр 22 мм).

• Б — блочный (приборный) корпус без левой резьбы.

• 10 — количество контактов.

• Ш — тип контакта (прямой патрубок).

• 1А1 — вариант исполнения с теплостойкостью до 100 °C.

Технические характеристики

Соединитель имеет 10 контактов диаметром 1 мм с токовой нагрузкой до 7 А на контакт и суммарно до 58 А. Сопротивление контактов — не более 5 мОм, изоляции — не менее 5000 МОм, электрическая прочность — 1850 В.

Устойчивость к воздействиям

Выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с², многократный удар 1000 м/с² (1–3 мс), одиночный удар 5000 м/с² (0,1–2 мс), линейное ускорение 2000 м/с². Рабочий диапазон температур: от -60 °C до +100 °C, акустический шум до 170 дБ в диапазоне 50–10000 Гц.
