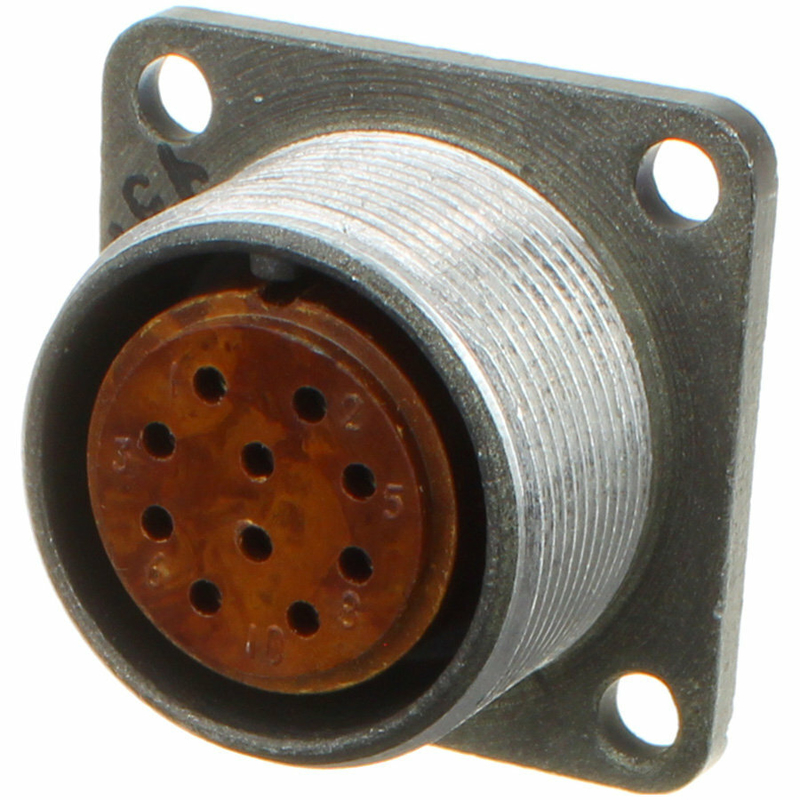

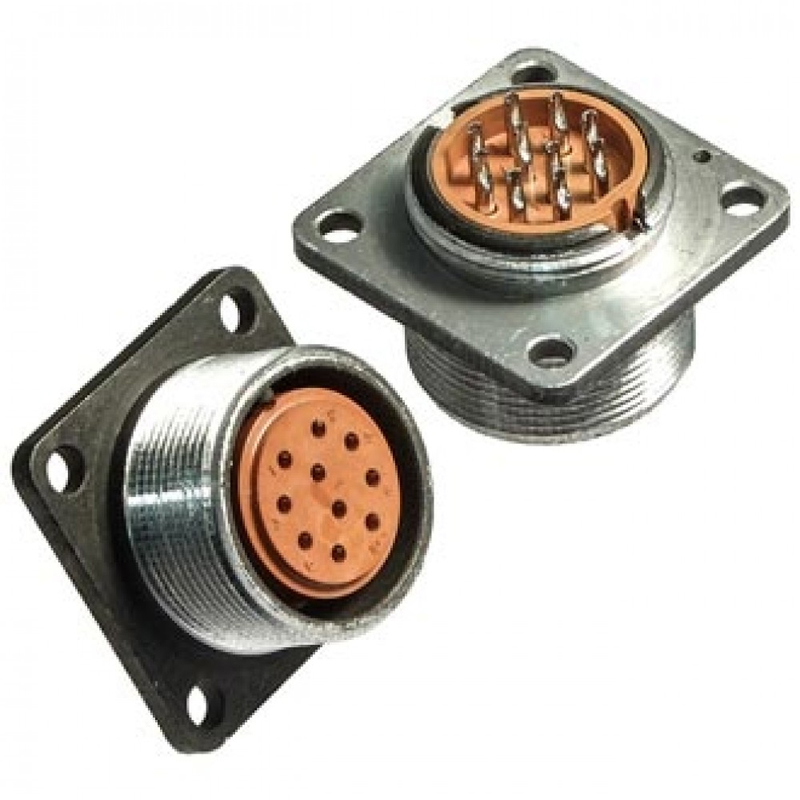

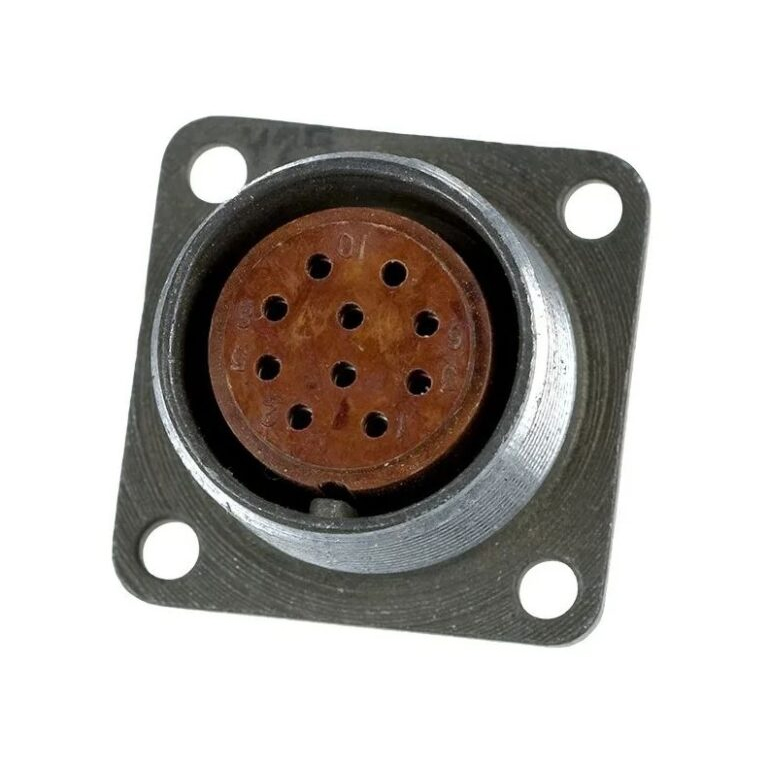

2РМТ22Б10Г1В1В (или близкий вариант 2РМ22Б10Г1В1В) — это приборная розетка цилиндрического низкочастотного негерметичного разъёма серии 2РМТ или 2РМ.

Основные характеристики

Разъём имеет 10 контактов диаметром 1,0 мм, предназначенных для работы в цепях переменного и постоянного тока до 560–700 В с токовой нагрузкой до 7 А на контакт (суммарно до 58 А на соединитель). Сечение подсоединяемого провода — не более 0,5 мм², сопротивление контакта — не более 0,005 Ом, сопротивление изоляции — не менее 5000 МОм. Посадочный диаметр корпуса — 22 мм, габариты около 30×30×25 мм, масса — 21 г. +3

Условия эксплуатации

Работает при температурах от -60°C до +100°C (с учётом перегрева контактов до +180°C), выдерживает пониженное давление до 133,32·10⁻¹² Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 490 м/с²), механические удары (одиночный до 5000 м/с², многократный до 1000 м/с²) и линейное ускорение до 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Назначение и исполнение

Это блочный (приборный) вариант без патрубка и кожуха, всеклиматического исполнения, с серебряным покрытием контактов и теплостойкостью 100°C. Используется для надёжного соединения в электрических цепях частотой до 3 МГц, подходит для суровых условий (вибрация, удары, экстремальные температуры). +4
