Назначение

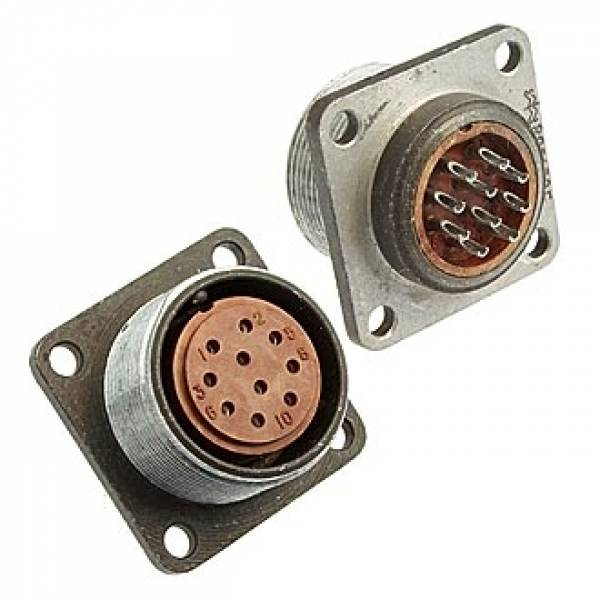

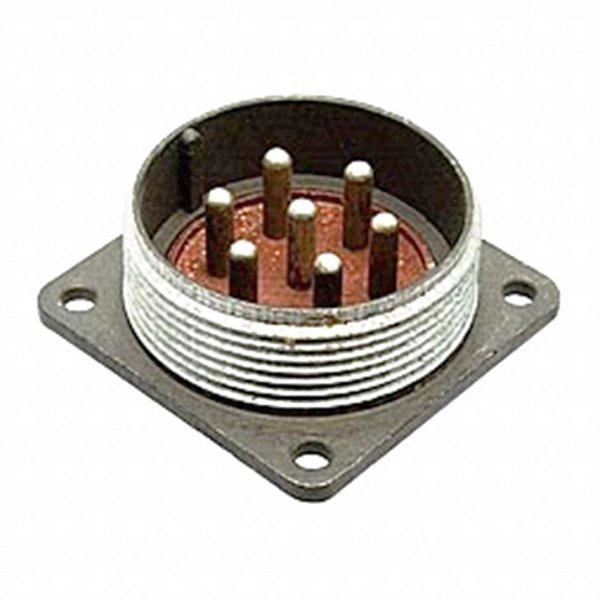

2РМ22Б10Г1В1Б Элекон — низкочастотный цилиндрический кабельный разъём серии 2РМ. Он предназначен для коммутации электрических цепей в радиоэлектронной и промышленной аппаратуре. Изделие относится к негерметичным цилиндрическим низкочастотным соединителям, которые монтируются внутри аппаратуры. Разъём применяется для подключения кабелей к платам, блокам, приборам и стойкам. Исполнение всеклиматическое, что допускает работу в условиях нормального и сложного климата.

Маркировка и конструктивные особенности

В обозначении 2РМ22Б10Г1В1Б заложены основные признаки исполнения.

• 2РМ22 — тип и условный размер разъёма; указывает на размер корпуса и ряд контактов серии 2РМ.
• Б10 — кабельное исполнение с 10 контактами диаметром около 1 мм; контакты рассчитаны на низкочастотные сигналы и силовые цепи малой и средней мощности.
• Г1В1Б — код вида патрубка (прямой), типа покрытия контактов (серебро), климатического исполнения и конструктивной модификации.

Контакты имеют серебряное покрытие. Кожух и резьбовое сочленение обеспечивают надёжную фиксацию и возможность разборки при эксплуатации. Разъём негерметичный, предназначен для внутреннего монтажа.

Электрические и эксплуатационные параметры

Для данного ряда 2РМ рабочее напряжение может достигать нескольких сотен вольт; в описании указано значение порядка 560 В постоянного или переменного тока. Рабочий ток для контактов диаметром около 1 мм обычно составляет несколько ампер — ориентировочно от 5 до 8 А на контакт. Температурный диапазон — примерно от минус 60 °C до плюс 100 °C, что соответствует всеклиматическому и тропикоустойчивому исполнению.

Изделие выпускается производителем Элекон по техническим условиям ГЕ0.364.126ТУ или аналогичным. Это обеспечивает совместимость по размерам и электрическим параметрам с другими изделиями серии 2РМ.

Применение

Разъём применяется в радиоэлектронной и промышленной аппаратуре для соединения кабельных линий с платами, блоками, приборами и стойками. Подходит для цепей низкочастотных сигналов и цепей малой и средней мощности. Благодаря всеклиматическому исполнению может использоваться в условиях нормального и сложного климата.

Монтаж выполняется внутри аппаратуры; негерметичное исполнение не предполагает работы под прямым воздействием воды или в герметичных средах. Резьбовое сочленение упрощает подключение и обслуживание, а серебряное покрытие контактов улучшает электропроводность и устойчивость к окислению.

Краткие особенности

• Низкочастотный цилиндрический кабельный разъём серии 2РМ.
• 10 контактов диаметром около 1 мм.
• Серебряное покрытие контактов.
• Прямой патрубок, конструктивная модификация Г1В1Б.
• Всеклиматическое исполнение, температура от минус 60 °C до плюс 100 °C.
• Рабочее напряжение порядка 560 В, ток ориентировочно от 5 до 8 А на контакт.
• Производитель — Элекон; технические условия ГЕ0.364.126ТУ или аналогичные.
