Назначение

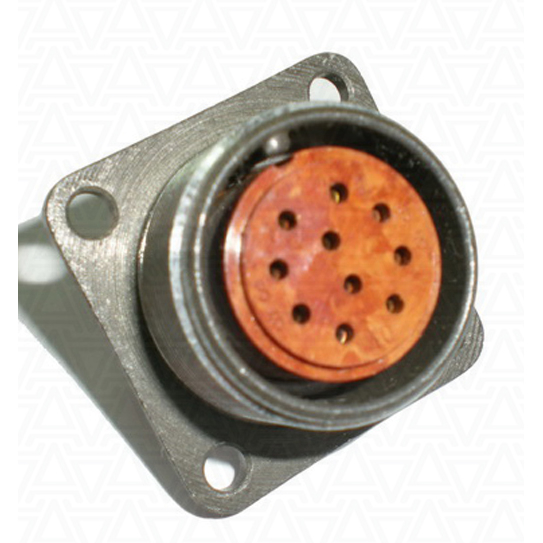

Соединитель 2РМ22Б10Г1В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и применяется в качестве розетки. Изделие обеспечивает подключение электрических цепей постоянного и переменного токов с частотой до 3 МГц.

Конструктивные особенности и маркировка

Разъем относится к типу 2РМ. Условный размер корпуса — 22. Вид корпуса — Б, что означает блочное (приборное) исполнение. Часть соединителя — Г, то есть розетка. Маркировка изделия — 2РМ22БПЭ10Г1В. Артикул товара — 247.

• Количество контактов — 10.
• Сочетание контактов — 1: все контакты диаметром 1,0 мм.
• Покрытие контактов — В: серебро.
• Теплостойкость — 1: до +100° С.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — 560 В, максимально допустимое напряжение — 700 В.
• Токовая нагрузка на одиночный контакт — 7 А, максимальная суммарная токовая нагрузка — 58 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм; в некоторых источниках указано значение 5000 МОм.

Механические и климатические параметры

• Рабочая температура — от минус 60° С до плюс 100° С.
• Смена температур — от минус 60° С до плюс 150° С.
• Вибрация — диапазон частот от 1 до 5000 Гц, амплитуда ускорения — 490 м/с².
• Механический удар: одиночный — до 5000 м/с², многократный — до 1000 м/с².
• Линейное ускорение — до 2000 м/с².
• Пониженное атмосферное давление — изделие работоспособно при пониженном атмосферном давлении (конкретные значения указаны в технической документации).

Эксплуатационные характеристики

• Минимальная наработка — 1000 часов.
• Число сочленений-расчленений — до 500 раз.
• Срок сохраняемости — не менее 15 лет.

Применение

Благодаря совокупности характеристик соединитель 2РМ22Б10Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей. Он подходит для работы в условиях вибрации, механических ударов и линейных ускорений, а также в диапазоне температур от минус 60° С до плюс 100° С. Резьбовое сочленение обеспечивает надежное механическое соединение. Изделие рассчитано на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц.
