Назначение

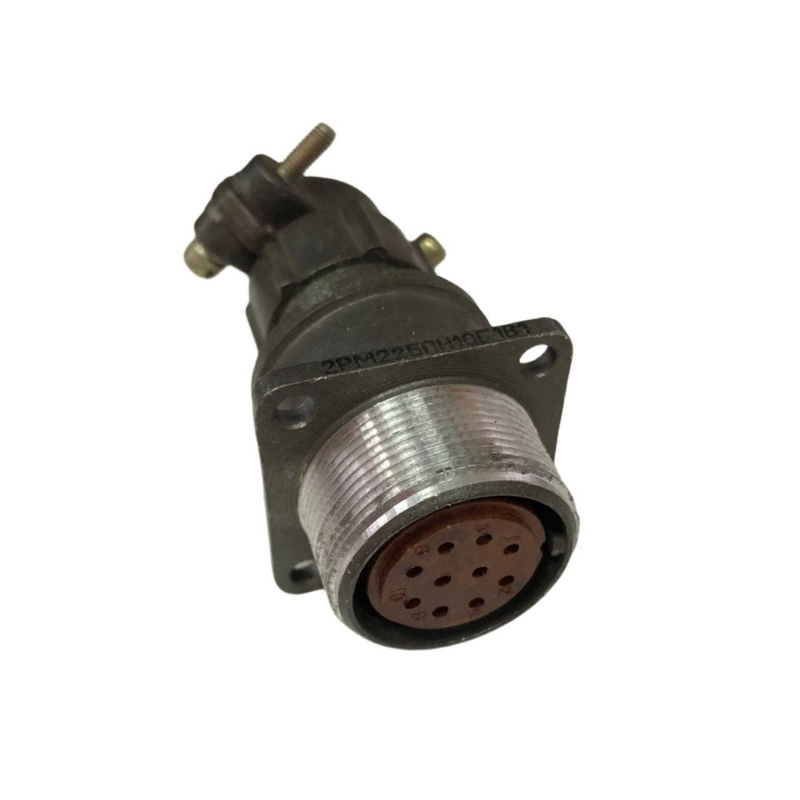

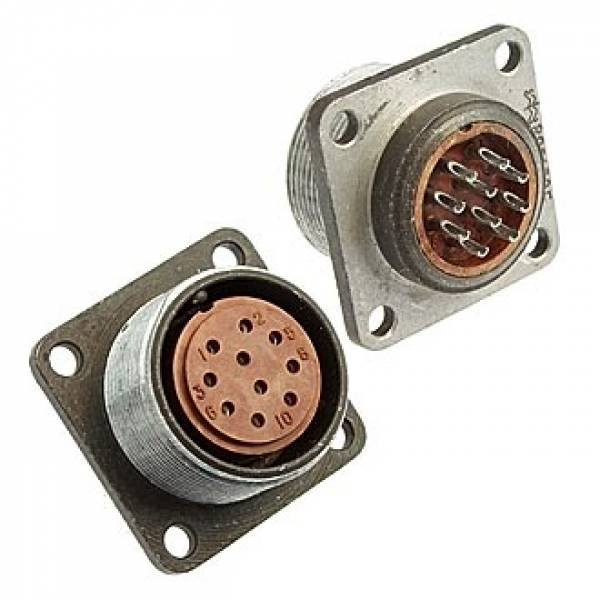

2РМ22Б10Г1П1 представляет собой приборную розетку из серии низкочастотных цилиндрических соединителей 2РМ. Она предназначена для надежного электрического соединения в различных цепях. Конструкция имеет блочный (приборный) тип корпуса без патрубка, что определяет область установки в составе приборов и блоков. Розетка оснащена 10 контактами диаметром 1,0 мм, а ее посадочный диаметр составляет 22 мм.

Изделие относится к категории 2РМ22. Артикул товара — 250.

Подтверждённые особенности

Электрические параметры

• Рабочее напряжение — до 560 В переменного или постоянного тока.
• Максимальная токовая нагрузка — до 7 А на контакт, суммарно до 58–70 А на весь соединитель.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Подсоединяемый провод — сечением до 0,5 мм².

Условия эксплуатации

• Диапазон рабочих температур — от -60°C до +100°C; с учетом перегрева контактов — до +180°C.
• Работа при пониженном давлении — до 133 Па.
• Климатическое исполнение — УХЛ или аналогичное для умеренного и холодного климата.

Механическая стойкость и ресурс

• Синусоидальная вибрация — частоты 1–5000 Гц, ускорение до 490 м/с².
• Механические удары — до 5000 м/с² (одиночные) и до 1000 м/с² (многократные).
• Линейное ускорение — до 2000 м/с².
• Наработка — минимум 1000 часов.
• Сочленения-расчленения — до 500 циклов.
• Срок сохраняемости — 15 лет.

Расшифровка обозначения

• 2РМ — серия разъемов.
• 22 — посадочный диаметр 22 мм.
• Б — блочный (приборный) корпус.
• 10 — 10 контактов.
• Г1 — цилиндрические контакты 1-го типа.
• П1 — покрытие контактов палладием, 1-я группа (высокая стойкость).

Применение

Благодаря блочному (приборному) корпусу без патрубка, 10 контактам диаметром 1,0 мм и посадочному диаметру 22 мм розетка 2РМ22Б10Г1П1 применяется для электрического соединения в различных цепях. Она рассчитана на рабочее напряжение до 560 В и токовую нагрузку до 7 А на контакт, что позволяет использовать ее в цепях с соответствующими параметрами.

Изделие подходит для эксплуатации в условиях синусоидальной вибрации с частотами 1–5000 Гц и ускорением до 490 м/с², механических ударов до 5000 м/с² (одиночных) и до 1000 м/с² (многократных), линейного ускорения до 2000 м/с², а также при пониженном давлении до 133 Па. Диапазон рабочих температур от -60°C до +100°C и климатическое исполнение УХЛ или аналогичное для умеренного и холодного климата расширяют область применения. Ресурс соединения составляет не менее 1000 часов наработки и до 500 циклов сочленения-расчленения, срок сохраняемости — 15 лет.

Таким образом, 2РМ22Б10Г1П1 может использоваться в составе приборов, блоков и электрических цепей, где требуются устойчивость к вибрации, ударам, линейным ускорениям, пониженному давлению и широкому диапазону температур. Покрытие контактов палладием первой группы обеспечивает высокую стойкость контактной группы.
