Назначение и область применения

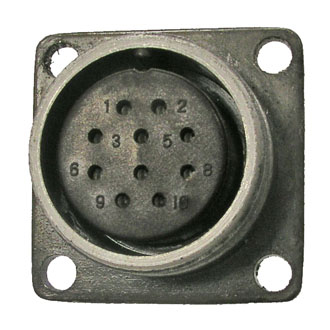

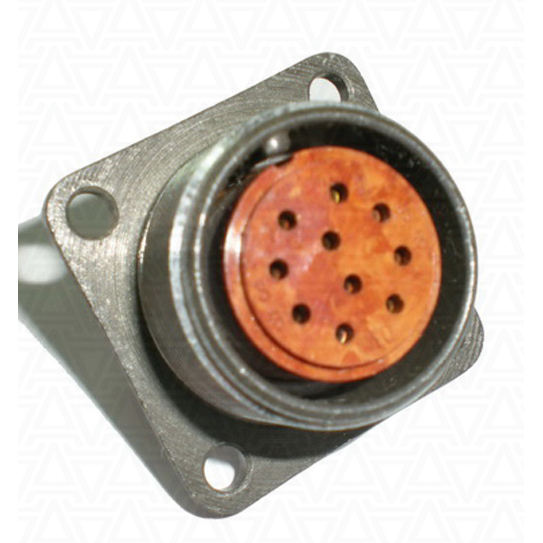

2РМ22Б10Г1А1 (артикул 244) — приборная блочная розетка из серии низкочастотных цилиндрических соединителей 2РМ, предназначенная для надёжного соединения электрических цепей. Изделие относится к категории 2РМ22 и применяется там, где требуется компактное разъёмное соединение с большим числом контактов и стабильными параметрами передачи сигнала.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Монтаж выполняется объёмным способом, пайкой, непосредственно внутри приборов, что делает розетку удобной для блочного исполнения аппаратуры.

Подтверждённые характеристики

Электрические параметры

• Количество контактов — 10.
• Диаметр контактов — 1,0 мм.
• Максимальный ток на один контакт — 7 А.
• Максимальный суммарный ток — 58 А.
• Рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 5,0 МОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочий диапазон частот — до 3 МГц.
• Устойчивость к вибрации — от 1 до 5000 Гц.

Климатическое исполнение

Изделие выпускается в климатическом исполнении УХЛ и относится к всеклиматическому типу. Тип исполнения — негерметичный. Допустимый диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия, что позволяет использовать розетку как в условиях сильного холода, так и при повышенном нагреве внутри прибора.

Конструкция и расшифровка обозначения

Обозначение соединителя читается последовательно и содержит всю основную информацию о его исполнении.

1. 2РМ — серия низкочастотных цилиндрических соединителей.
2. 22 — размер корпуса.
3. Б — блочный приборный корпус без левой резьбы.
4. 10 — количество контактов.
5. Г1 — покрытие контактов (золото, серебро или палладий).
6. А1 — левая розетка для проходных вилок.

Материал покрытия контактов — золото, серебро или палладий. Способ монтажа — объёмный, пайкой. Конструкция корпуса блочная, приборная, без левой резьбы, что определяет способ установки розетки в блоке аппаратуры.

Применение и условия эксплуатации

Розетка применяется для объёмного монтажа в приборах и блоках, где необходимо передавать электрические сигналы и питание между узлами через разъёмное соединение. Благодаря десяти контактам диаметром 1,0 мм и токовой нагрузке до 7 А на контакт изделие подходит для цепей с умеренными токами, а суммарный ток до 58 А позволяет нагружать соединитель комплексно.

Рабочее напряжение до 560 В и высокое сопротивление изоляции не менее 5000 МОм обеспечивают электрическую прочность соединения. Устойчивость к вибрации в диапазоне от 1 до 5000 Гц важна для приборов, работающих в условиях механических нагрузок. Исполнение А1 означает левую розетку, предназначенную для стыковки с проходными вилками серии.

Производитель в данных каталога не указан, поэтому сведения о стране производства и сертификатах в описании не приводятся.
