Назначение и общая информация

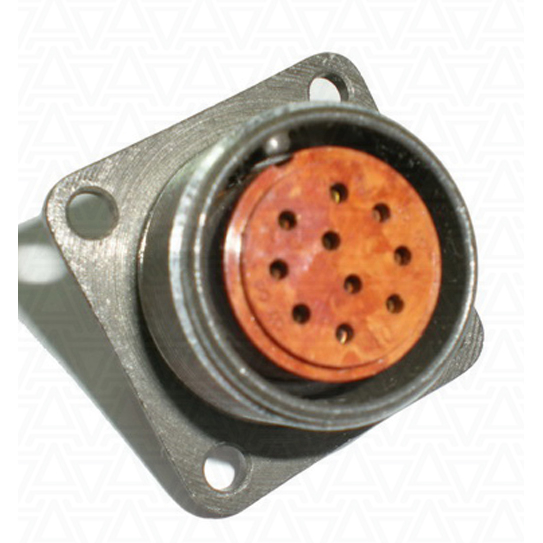

Соединитель 2РМ22Б10Г1А1 (артикул 243) относится к категории 2РМ22. Это блочная, или приборная, розетка, предназначенная для внутреннего монтажа в электронной аппаратуре. По конструкции соединитель негерметичный. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Условный размер корпуса — 22. Число контактов — 10. Покрытие контактов — золото, обозначение А. Производитель в предоставленных данных не указан.

Изделие представляет собой блочный соединитель, применяемый в составе узлов и блоков радиоэлектронной аппаратуры. Блочное исполнение предполагает установку внутрь аппаратуры, поэтому корпус не рассчитан на герметичную работу во внешней среде. Для соединения частей используется резьбовое сочленение, а одношпоночная поляризация обеспечивает правильное взаимное положение ответных элементов.

Подтверждённые технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — 560 В; в некоторых источниках указывается значение до 700 В.
• Максимальная рабочая частота — до 3 МГц.
• Токовая нагрузка на одиночный контакт — 7 А.
• Максимальная суммарная токовая нагрузка — 58 А.
• Покрытие контактов — золото, обозначение А.

Механические и климатические параметры

• Сочленение — резьбовое.
• Поляризация корпусов — одношпоночная.
• Теплостойкость — до +100 °C.
• Рабочая температура — от -60 °C до +100 °C.
• Повышенная относительная влажность воздуха — до 98 % при +25 °C.
• Механический удар — многократного действия с ускорением до 1000 метров на секунду в квадрате.

Ресурс и хранение

• Минимальная наработка — 1000 часов.
• Максимальное количество сочленений-расчленений — 500 раз.
• Гарантийный срок хранения — 15 лет.

Применение

Соединитель 2РМ22Б10Г1А1 используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Блочное (приборное) исполнение предназначено для внутреннего монтажа, то есть для установки внутри корпусов, стоек, блоков и других устройств, где не требуется герметизация. Резьбовое сочленение и одношпоночная поляризация обеспечивают механическую фиксацию и правильное взаимное положение ответных частей.

Золотое покрытие контактов с обозначением А применяется для обеспечения стабильного электрического контакта. Рабочий диапазон температур от -60 °C до +100 °C и стойкость к влажности до 98 % при +25 °C позволяют использовать изделие в составе аппаратуры, эксплуатируемой в соответствующих климатических условиях. Электрические параметры определяют применение соединителя в цепях с указанными значениями напряжения, тока и частоты.

Максимальное рабочее напряжение 560 В, ток до 7 А на контакт и суммарный ток до 58 А характеризуют допустимые электрические нагрузки. Максимальная рабочая частота до 3 МГц также входит в число подтверждённых параметров. Ресурс 500 сочленений-расчленений и минимальная наработка 1000 часов описывают назначенный срок службы при соблюдении условий эксплуатации.

Дополнительные сведения

В карточке товара заполненные характеристики VirtueMart отсутствуют. Краткое описание из каталога не указано. Название и артикул товара — 2РМ22Б10Г1А1 и 243 соответственно. Категория — 2РМ22. Сведения о производителе, комплектации, стране производства и сертификатах в предоставленных данных отсутствуют, поэтому в описании они не приводятся.

Соединитель следует применять в соответствии с его назначением: для внутреннего монтажа в блочной и приборной аппаратуре. Перед установкой необходимо учитывать негерметичность конструкции и климатическое исполнение УХЛ2.1 по ГОСТ 15150-69. Изделие не предназначено для работы в условиях, требующих герметичного исполнения, если это не подтверждено отдельными данными.
