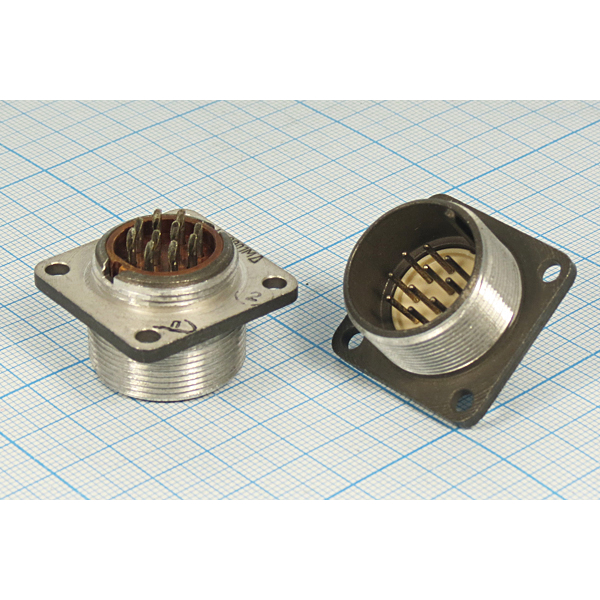

2РМ22Б: цилиндрический разъём для надёжных электрических соединений

2РМ22Б — обозначение разъёма из семейства низкочастотных цилиндрических соединителей 2РМ с условным размером корпуса 22. Такие соединители применяют для разъёмного соединения электрических цепей в радиоэлектронной, измерительной, промышленной и специальной аппаратуре, где важны механическая прочность, стабильность контакта и однозначность подключения.

Серия 2РМ рассчитана на работу в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Конкретные электрические параметры зависят не только от корпуса 22, но и от сочетания контактов, их диаметра, исполнения вилки или розетки, а также варианта монтажа.

Что означает 2РМ22Б

Маркировка 2РМ22Б описывает базовую конструктивную группу, но не является полным обозначением конкретного изделия.

• 2РМ — электрический низкочастотный цилиндрический соединитель общего назначения.

• 22 — условный размер корпуса; он определяет габаритную группу, присоединительную резьбу и допустимые контактные вставки.

• Б — конструктивный вариант исполнения в составе номенклатуры серии.

Полный код обычно дополняют индексами, которые указывают тип части соединителя, контактную схему, пол, вариант установки, покрытие, климатическое исполнение и другие конструктивные признаки. Поэтому при подборе нельзя ограничиваться только записью «2РМ22Б»: обязательно сверяют полную маркировку ответной части и расположение контактов.

Конструкция и принцип работы

Разъём 2РМ22Б относится к круглым многоконтактным соединителям с резьбовым сочленением. После стыковки вилка и розетка фиксируются резьбовой муфтой, что уменьшает вероятность случайного расстыковывания при вибрации, перемещении кабеля или обслуживании оборудования. Для правильной ориентации частей применяется поляризация корпуса.

Типовая конструкция включает:

• металлический цилиндрический корпус;

• контактный изолятор с заданной схемой размещения гнёзд или штырей;

• штыревые либо гнездовые контакты;

• резьбовой механизм соединения;

• элементы крепления на панели либо в кабельной части;

• кабельный патрубок или хвостовик — в зависимости от исполнения.

Корпус 22 может выпускаться с различным числом контактов и их диаметром. Для размера 2РМ22 встречаются, например, исполнения с контактами диаметром 1, 2 и 3 мм, поэтому электрические возможности конкретной модификации существенно различаются.

Технические особенности 2РМ22Б

Ключевая особенность 2РМ22Б — сочетание компактного круглого корпуса с возможностью разместить несколько силовых, управляющих или сигнальных цепей в одном разъёмном интерфейсе.

Для соединителей семейства 2РМ приводятся следующие ориентировочные характеристики, которые необходимо уточнять по паспорту именно на выбранную модификацию:

Для 2РМ22 параметры особенно зависят от контактной вставки. Встречаются конфигурации с несколькими более крупными контактами для повышенной токовой нагрузки и варианты с десятью контактами диаметром 1 мм для коммутации управляющих или сигнальных цепей. В отдельных таблицах для корпуса 2РМ22 указаны сочетания с током порядка 7 А на контакт для контактов 1 мм, 18 А для 2 мм и 32 А для 3 мм; эти значения нельзя переносить на любую модификацию без проверки её точной маркировки.

Где применяется разъём 2РМ22Б

Цилиндрические разъёмы данной группы используют там, где нужно быстро подключать и отключать оборудование без пайки или разборки внутренних цепей. Типичные области применения:

• промышленная автоматика и шкафы управления;

• контрольно-измерительные комплексы;

• источники питания и силовые блоки;

• приборные панели и выносные пульты;

• радиотехническая и радиоэлектронная аппаратура;

• испытательные стенды;

• оборудование с кабельными жгутами;

• специальная техника и приборостроение.

Резьбовая фиксация особенно полезна для оборудования, работающего в условиях вибрации или при регулярном сервисном подключении внешних кабелей. Соединители 2РМ широко применяются как разъёмы общего назначения в радиоэлектронной и радиотехнической аппаратуре.

Что проверить перед применением

При проектировании или замене соединителя 2РМ22Б следует сверить не только размер корпуса, но и полную совместимость пары.

1. Полную маркировку. Индексы после «2РМ22Б» задают ключевые параметры конкретной версии.

2. Тип ответной части. Нужно определить, требуется ли кабельная или приборная вилка/розетка, а также штыревые или гнездовые контакты.

3. Схему расположения контактов. Одинаковый размер корпуса не гарантирует совпадение контактной вставки и нумерации.

4. Диаметр контактов и допустимый ток. Сечение провода, переходное сопротивление и нагрев должны соответствовать реальной нагрузке.

5. Рабочее напряжение. Его выбирают с учётом напряжения цепи, условий эксплуатации и требований к изоляционным промежуткам.

6. Способ оконцевания жил. Для конкретного исполнения может предусматриваться пайка, обжим или иной предусмотренный конструкцией способ монтажа.

7. Условия среды. Базовые 2РМ относятся к негерметичным соединителям; если оборудование работает во влажной, запылённой или наружной среде, необходимо отдельно оценить требования к герметизации кабельного ввода и защите разъёмного узла.

Пример подбора

Если требуется подключить кабель управления к прибору через корпус 2РМ22Б, одного указания «22» недостаточно. Необходимо определить число жил, назначение каждой цепи, требуемый ток на контакт, диаметр проводов и тип установки. Для десяти малоточных сигнальных линий подойдёт одна контактная схема, тогда как для нескольких силовых цепей потребуется вариант с более крупными контактами и другим расположением вставки.

Таким образом, 2РМ22Б — это надёжная база для многоконтактного соединения аппаратуры, однако окончательный выбор всегда делают по полной маркировке, контактной схеме и электрической нагрузке конкретного изделия.
