Назначение и место в конструкции соединителя

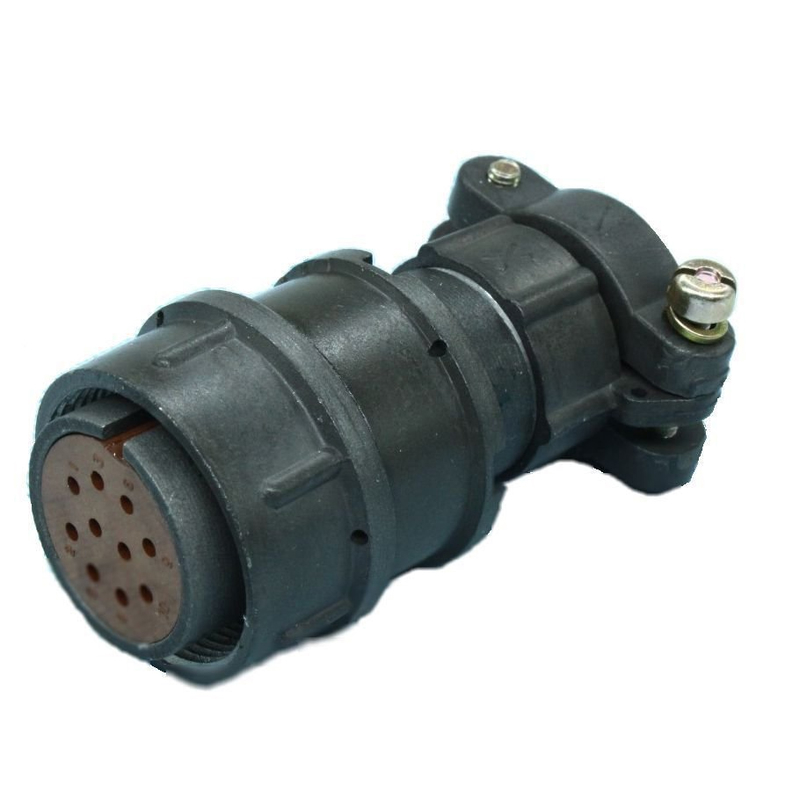

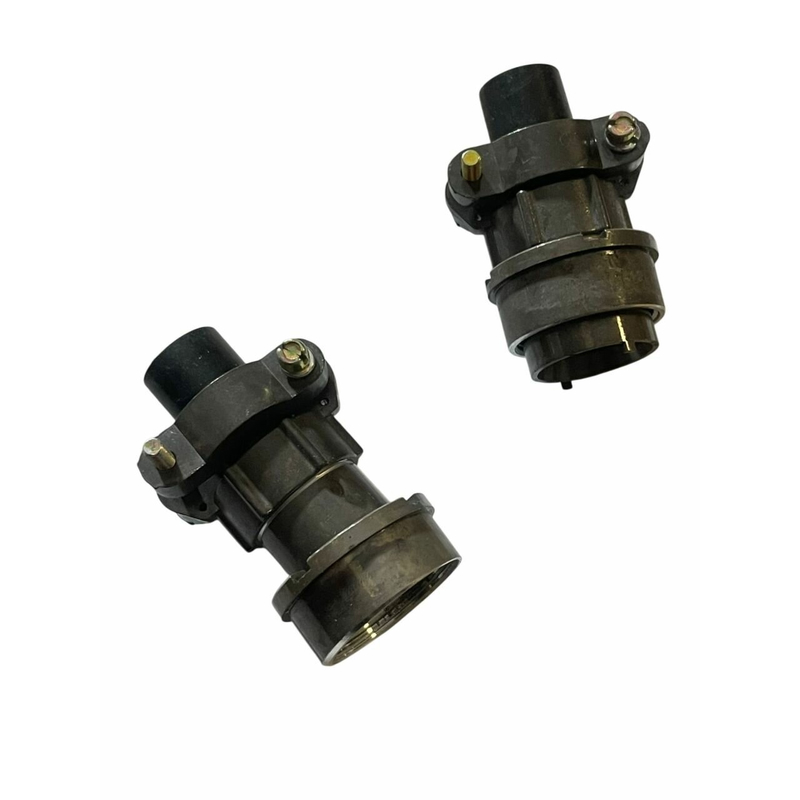

Кожух 2РМ22 КПН представляет собой конструктивный элемент электрического разъёма серии 2РМ, относящейся к негерметичным низкочастотным цилиндрическим соединителям для блочного или кабельного монтажа. Артикул изделия — 70019. Кожух выполняет функцию механической фиксации контактной группы и обеспечивает необходимую соосность при сочленении соединителя с ответной частью.

Изделие устанавливается на корпусе разъёма — как правило, кабельной вилки или розетки — и служит переходным звеном между корпусом и хвостовой частью либо накидной гайкой кабельного ввода. Кожух защищает торец контактного узла от внешних механических воздействий и даёт возможность корректно уложить и зафиксировать силовую или сигнальную жилу кабеля, сохраняя целостность и стабильность электрического соединения в процессе эксплуатации.

Конструктивные особенности

Кожух 2РМ22 КПН выполнен под посадочный диаметр 22 мм, что соответствует цифровому индексу «22» в обозначении серии 2РМ. Посадочный диаметр определяет совместимость кожуха с корпусами соединителей соответствующего типоразмера и исключает ошибки при подборе комплектующих.

Фиксация кожуха на корпусе разъёма обеспечивается резьбовым или клиновым соединением. Такое решение допускает многократную разборку и повторную сборку узла без потери механической прочности и без нарушения центровки контактов. Конструкция кожуха рассчитана на использование в составе соединителей, работающих в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Стандартные исполнения кожухов серии 2РМ рассчитаны на эксплуатацию при температурах, соответствующих теплостойкости 100 градусов Цельсия. Это позволяет применять изделие в составе оборудования, работающего в условиях умеренного нагрева, характерного для промышленных и лабораторных электроустановок.

Применение

Кожух 2РМ22 КПН применяется при сборке и ремонте кабельных и блочных разъёмов серии 2РМ типоразмера 22. Изделие востребовано в тех случаях, когда требуется восстановить целостность корпусной части соединителя, заменить повреждённый кожух или доукомплектовать разъём при монтаже кабельной сети.

Основные области использования

• Сборка кабельных вилок и розеток серии 2РМ с посадочным диаметром 22 мм.
• Ремонт и восстановление разъёмных соединений промышленного и лабораторного оборудования.
• Монтаж низкочастотных электрических цепей постоянного и переменного тока.
• Комплектация блочных соединителей, устанавливаемых на корпусах приборов и аппаратуры.
• Замена изношенных или повреждённых кожухов при техническом обслуживании оборудования.

Совместимость и эксплуатационные ограничения

Кожух 2РМ22 КПН предназначен для использования только с элементами разъёмов серии 2РМ типоразмера 22. При подборе ответных частей необходимо учитывать посадочный диаметр корпуса и тип фиксации, предусмотренный конструкцией конкретного соединителя.

Изделие не является самостоятельным герметизирующим элементом и применяется в составе негерметичных соединителей. При эксплуатации в условиях повышенной влажности, запылённости или агрессивных сред требуется дополнительная защита всего разъёмного узла в соответствии с условиями конкретной электроустановки.

Преимущества конструктивного исполнения

Резьбовая или клиновая фиксация кожуха обеспечивает надёжное соединение с корпусом разъёма и предотвращает самопроизвольное развинчивание при вибрационных нагрузках. Возможность многократной разборки узла упрощает обслуживание соединителя и замену кабельной части без необходимости полной замены всего разъёма.

Кожух 2РМ22 КПН сохраняет механические и электрические параметры соединителя в пределах рабочих характеристик серии 2РМ, включая частотный диапазон до 3 МГц и температурный режим до 100 градусов Цельсия для стандартных исполнений. Конструктивная совместимость с типоразмером 22 позволяет использовать изделие как при плановой комплектации, так и при восстановительном ремонте ранее смонтированных разъёмных соединений.
