2РМ22 кожух КУЭ

Кожух КУЭ для разъёмов серии 2РМ22 представляет собой корпусной элемент кабельного исполнения, предназначенный для использования в цилиндрических низкочастотных соединителях. Он обеспечивает надёжную фиксацию и защиту контактов в электрических цепях переменного и постоянного тока с частотой до 3 МГц, часто применяется в радиоэлектронной аппаратуре общего и специального назначения.

Основные характеристики

Кожух КУЭ рассчитан на максимальное рабочее напряжение до 560 В, сопротивление изоляции не менее 1000 МОм и токовую нагрузку на контакт от 7 до 32 А в зависимости от диаметра (1,0–3 мм). Температурный диапазон эксплуатации — от -60°C до +100°C (с возможностью кратковременного нагрева до +150°C), минимальная наработка — 5000 часов при 500 циклах сочленения-расчленения. Срок хранения достигает 25 лет.

Конструкция и применение

Конструкция включает резьбовое сочленение, климатическое исполнение В и поддержку метода монтажа обжимкой; контакты обычно извлекаемые с серебряным или золотым покрытием. Кожух КУЭ часто сочетается с угловым патрубком и гайкой для экранированного кабеля, что повышает устойчивость к внешним воздействиям, таким как влага и пыль.

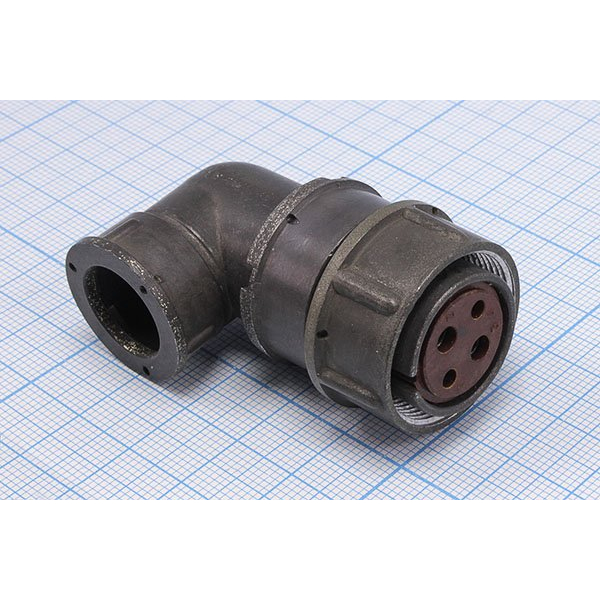

Изображение демонстрирует типичную сборку разъёма 2РМ с кожухом, включая компоненты вроде корпусов, контактов и уплотнителей.
