2РМ22 кожух КУЭ

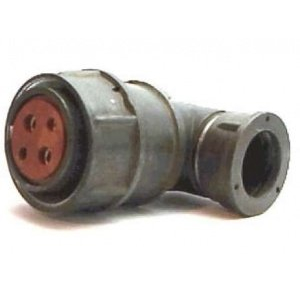

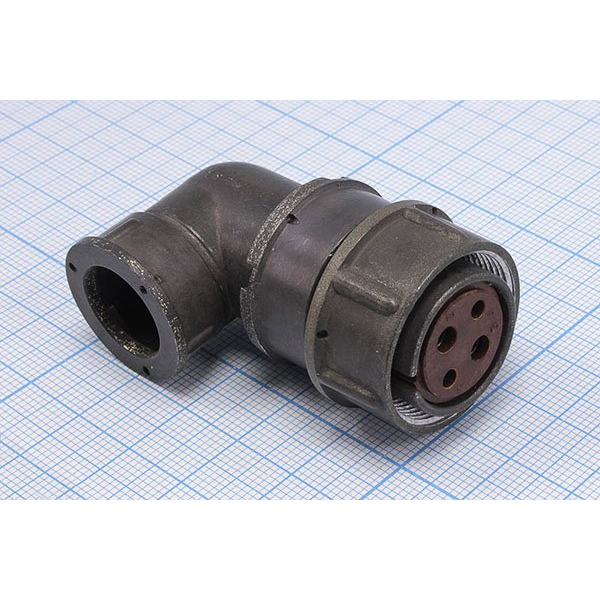

2РМ22КУЭ — это кабельная вилка (или розетка) из серии цилиндрических низкочастотных разъёмов 2РМ с условным размером корпуса 22 мм, угловым патрубком (У) и гайкой для экранированного кабеля (Э).

Конструкция

Такие соединители имеют резьбовое сочленение, одношпоночную поляризацию и извлекаемые контакты (обычно диаметром 1,0–3 мм) с покрытием серебром, золотом или палладием. Метод монтажа — обжимка, корпус кабельный (К), климатическое исполнение УХЛ или B, что обеспечивает надёжность в сложных условиях.

Технические характеристики

Максимальное рабочее напряжение — до 560 В для постоянного и переменного тока (частотой до 3 МГц), токовая нагрузка на контакт — от 7 А (∅1 мм) до 32 А (∅3 мм). Рабочая температура от -60°C до +100°C (или до +200°C в специсполнении), сопротивление изоляции не менее 1000 МОм, наработка — минимум 5000 часов при 500 сочленениях-расчленениях.

Применение

Разъёмы 2РМ22КУЭ используются во всех климатических исполнениях для внутренних цепей радиоэлектронной, промышленной и специальной аппаратуры, включая экранированные кабели. Срок хранения — 15–25 лет.
