Назначение и область применения

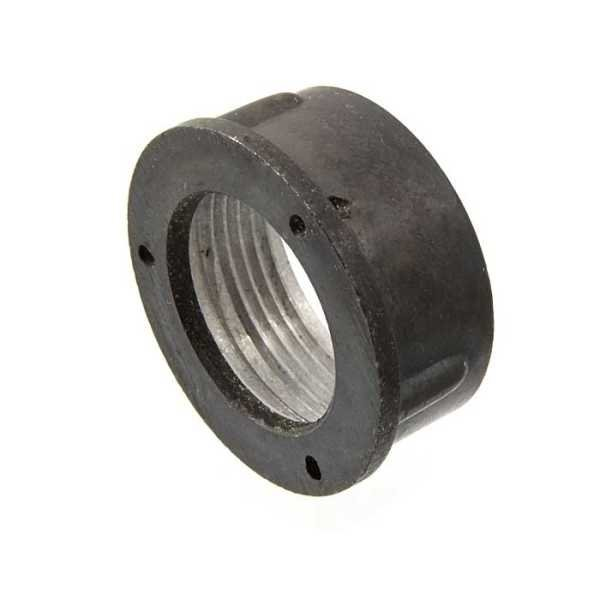

2РМ22 Гайка неэкранированная представляет собой кабельную гайку-патрубок для цилиндрических низкочастотных соединителей серии 2РМ с условным размером корпуса 22 мм. Изделие предназначено для фиксации неэкранированного кабеля в корпусе патрубка и создания надёжного механического соединения разъёма с кабельной линией.

Гайка устанавливается на кабельной части вилок и розеток 2РМ-22. Основная сфера использования — негерметичные монтажные цепи с монтажной частью типа «Н», в которых отсутствуют требования к экранированию. Такие цепи характерны для стационарных распределительных устройств, панелей управления, щитовых решений и аналогичного оборудования, где кабель прокладывается внутри корпусов и не подвергается воздействию внешних электромагнитных помех.

Изделие обеспечивает штатное резьбовое сочленение корпуса разъёма и патрубка, удерживая кабель от продольного смещения и предотвращая передачу механических нагрузок непосредственно на контактные элементы. Это повышает надёжность электрического соединения при вибрациях и эксплуатационных перемещениях кабельной трассы.

Конструктивные особенности

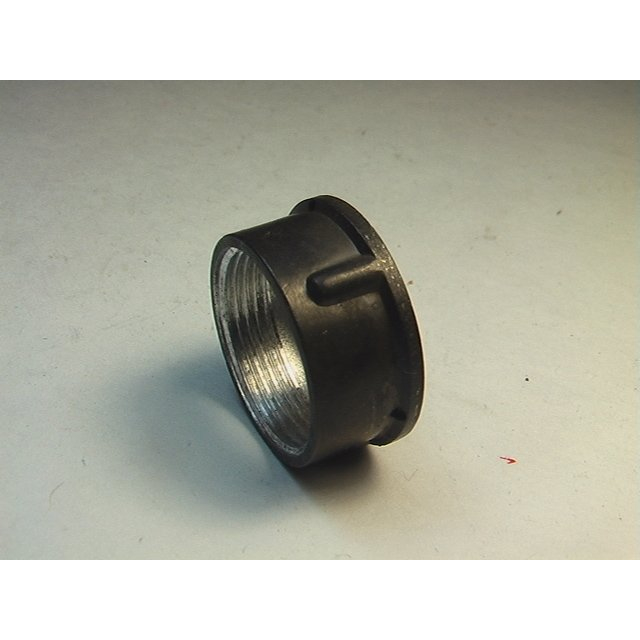

Гайка выполнена в виде металлического накручиваемого кольца с резьбой, соответствующей корпусу соединителя 2РМ22. Конструкция относится к типу гаек-патрубков, которые одновременно выполняют функции крепёжного элемента и направляющего патрубка для кабеля.

Ключевой особенностью неэкранированного исполнения является отсутствие экран-кожуха и контактных элементов для заземления экранирующего слоя кабеля. Корпус патрубка не замыкается на экран, что упрощает монтаж и снижает количество деталей в соединении.

В ряде вариантов поставки гайка может комплектоваться без дополнительных зажимов и резиновой уплотняющей втулки. Это означает отсутствие дополнительной герметизации и кабельных зажимов, что соответствует применению в негерметичных монтажных цепях.

Маркировка и совместимость

В условном обозначении соединителей 2РМ22КПН и аналогичных маркировках буква «Н» в поле, определяющем вид гайки патрубка, указывает на неэкранированное исполнение для неэкранированного кабеля. Экранированный вариант обозначается буквой «Э».

Гайка совместима со всеми стандартными кабельными вилками и розетками 2РМ22, имеющими неэкранированное исполнение монтажной части. При подборе комплектующих важно учитывать соответствие исполнения гайки типу применяемого кабеля и монтажной части соединителя.

Основные данные

• Серия соединителя: 2РМ
• Условный размер корпуса: 22 мм
• Тип гайки: неэкранированная
• Артикул: 70018
• Категория: 2РМ22

Монтаж и эксплуатация

Установка гайки выполняется путём накручивания на резьбовую часть корпуса кабельного соединителя. Кабель пропускается через отверстие патрубка, после чего гайка затягивается до надёжной фиксации. Поскольку изделие не содержит уплотняющих втулок в базовом исполнении, герметизация соединения не обеспечивается, что необходимо учитывать при проектировании.

Применение неэкранированной гайки оправдано в случаях, когда кабель не имеет экранирующей оплётки или когда заземление экрана не требуется по условиям электрической схемы. Использование такого исполнения в цепях с экранированным кабелем не обеспечивает электрического контакта экрана с корпусом разъёма.

Резьбовое соединение допускает многократный монтаж и демонтаж без потери эксплуатационных свойств при условии соблюдения рекомендуемых моментов затяжки и отсутствия механических повреждений резьбы.
