Соединители 2РМ22 используются в радиоэлектронной и радиотехнической аппаратуре в качестве соединителей общего назначения.

Конструкция и характеристики :

• Резьбовое сочленение.

• Климатическое исполнение B.

• Контакты покрыты серебром или золотом, извлекаемые.

• Монтаж производится методом обжимки.

• Максимальное рабочее напряжение постоянного тока: не более 560 В.

• Сопротивление электрического контакта: ? 1,0 – 7,5 мОм, ? 1,5 – 4,0 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 MОм.

• Температура окружающей среды: от -60 до +100 °С.

• Смена температур: от -60 до +150 °С (с учетом температуры перегрева контактов).

• Минимальная наработка: 5000 ч.

• Количество сочленений-расчленений: 500.

• Минимальный срок хранения: 25 лет.

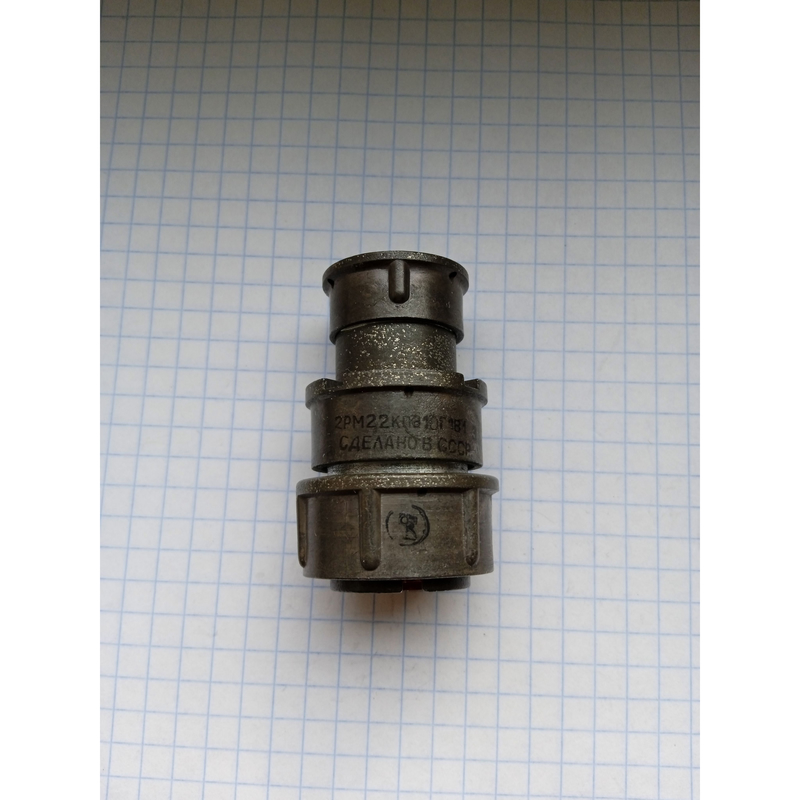

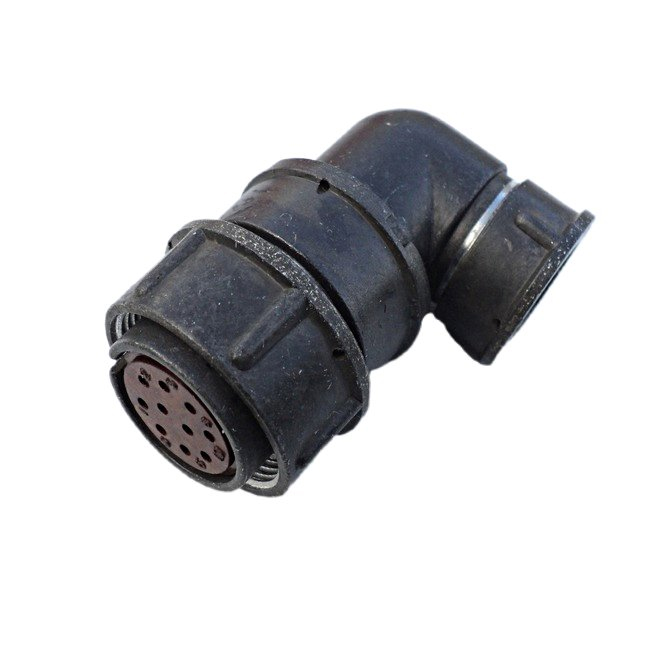

Соединители 2РМ22 состоят из вилки и розетки, которые могут быть блочными (приборными) или кабельными. Блочные части изготавливаются без патрубков или с прямыми патрубками, а кабельные — без патрубков, с прямыми или угловыми патрубками. Корпуса соединителей имеют одношпоночную поляризацию.

Разъемы 2РМ22 также характеризуются :

• Условным размером корпуса: 14, 18, 22, 24, 27, 30, 33, 36, 39, 42.

• Исполнением монтажной части: без патрубка, прямой, угловой.

• Способом монтажа: объемный, пайкой.

Соединители 2РМ22 могут иметь различное количество контактов (4, 7, 10, 19, 20, 22, 24, 30, 32, 45, 50).
