2РМ22 гайка экранированная

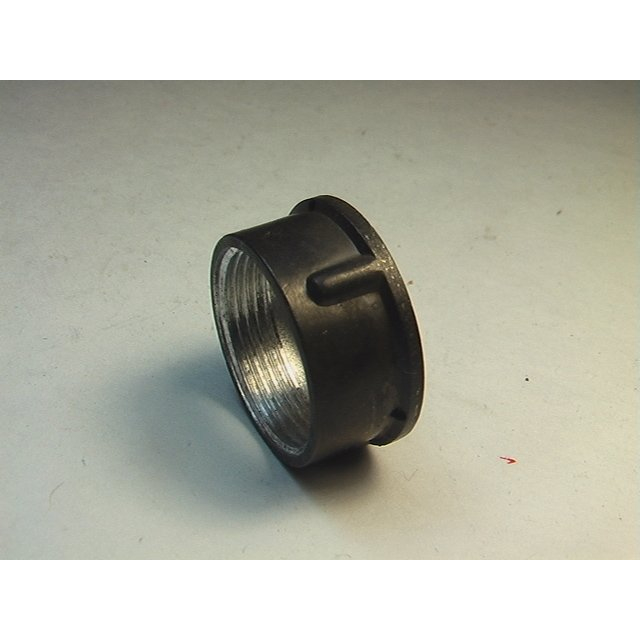

2РМ22 гайка экранированная — это концевой элемент кабельного патрубка для разъемов серии 2РМ с условным размером корпуса 22. Она предназначена специально для монтажа с экранированным кабелем, обеспечивая надежное экранирование и защиту от помех в электрических соединениях.

Назначение

Гайка используется в негерметичных цилиндрических низкочастотных разъемах 2РМ, применяемых в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Она фиксирует кабель в патрубке кабельной вилки или розетки, поддерживая одношпоночную поляризацию и резьбовое сочленение.

Конструктивные особенности

• Обеспечивает монтаж методом обжимки с извлекаемыми контактами (диаметром 1,0 или 1,5 мм).

• Климатическое исполнение В (от -60°C до +100°C, с кратковременным нагревом до +150°C).

• Покрытие контактов: серебро или золото.

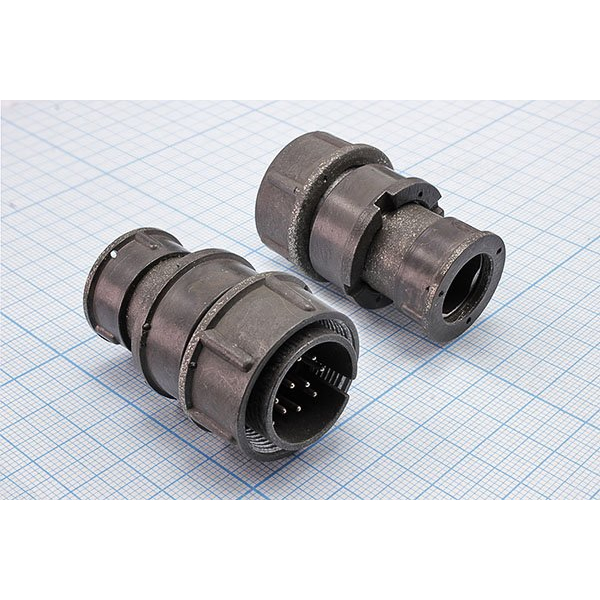

На изображении показан типичный разъем серии 2РМТ22 с подобной гайкой — черный корпус с резьбой и контактами, характерный для экранированных соединений.

Технические характеристики

Разъемы с такой гайкой выдерживают максимальное рабочее напряжение до 560–700 В постоянного тока, сопротивление контакта не более 4–7,5 мОм, изоляции — не менее 1000 МОм. Минимальная наработка — 5000 часов при 500 сочленениях-расчленениях, срок хранения — 25 лет.
