Назначение и общее описание

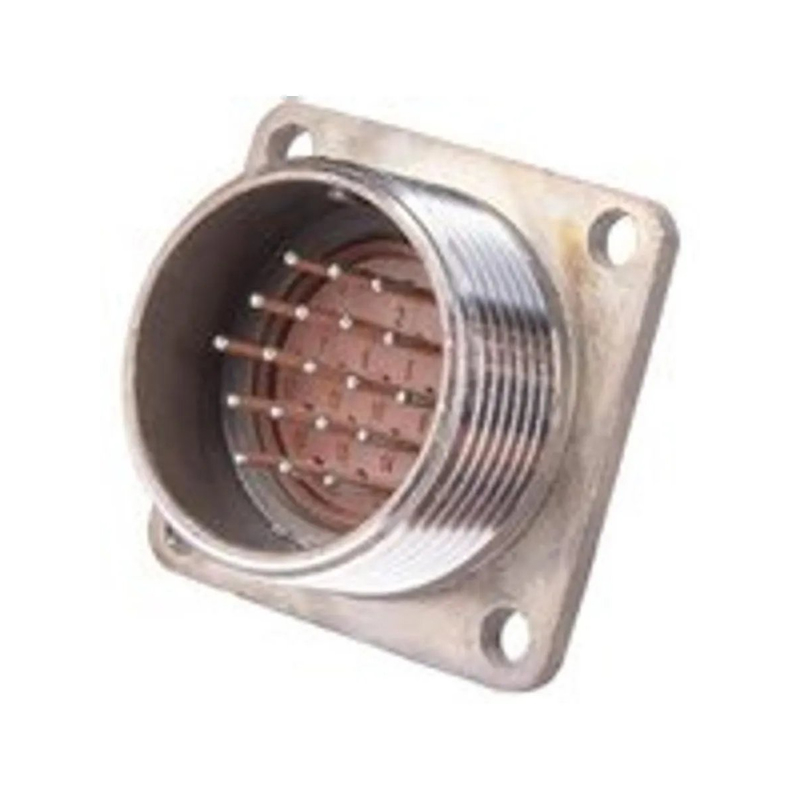

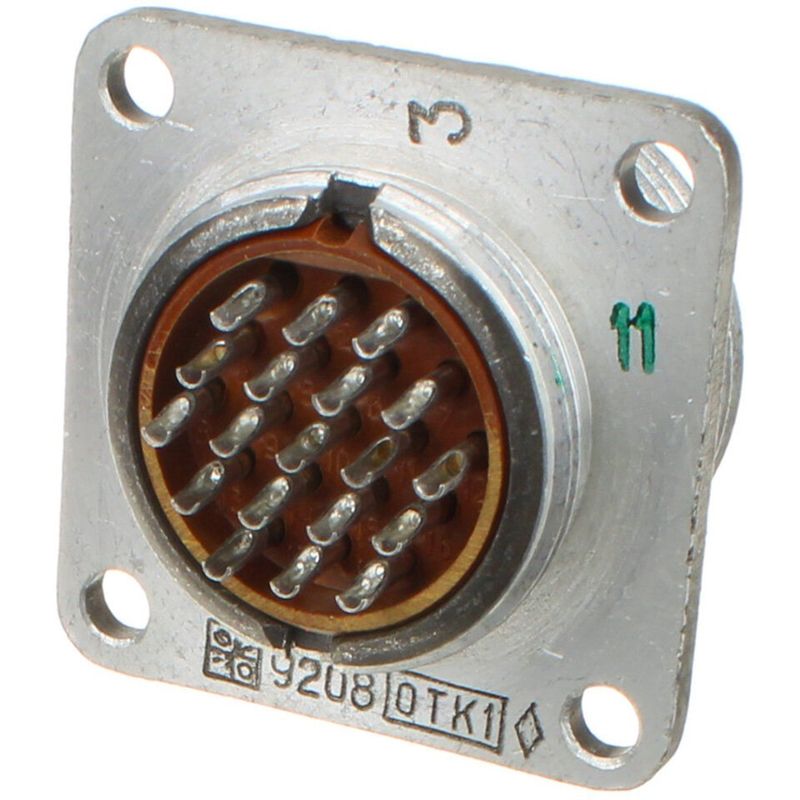

ОС2РМ24БПН19Ш1В1 — блочная (приборная) вилка серии 2РМ, предназначенная для внутренних электрических соединений в аппаратуре. Изделие представляет собой ответную часть разъёма, которая монтируется непосредственно на плату или в блок и обеспечивает надёжную коммутацию цепей постоянного и переменного тока. Вилка применяется там, где требуется компактное, механически прочное и ремонтопригодное соединение с фиксацией кабеля.

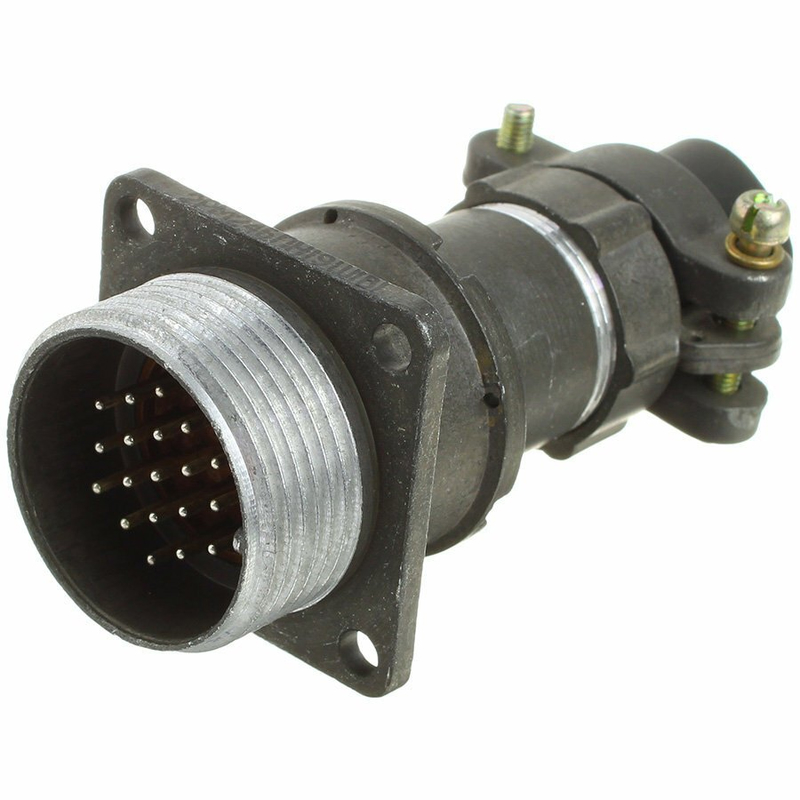

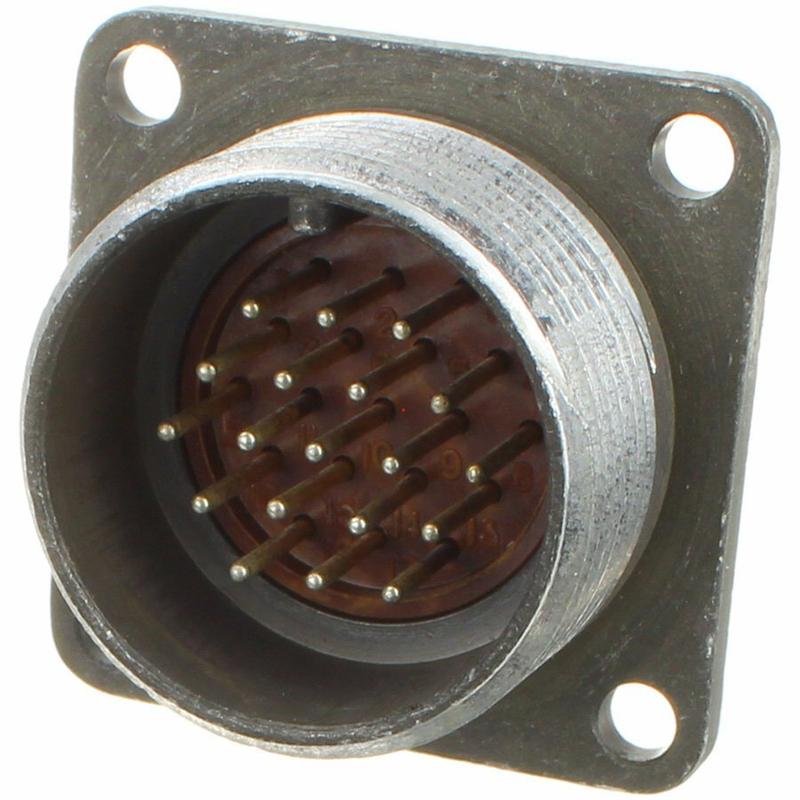

Конструктивно вилка имеет условный размер корпуса 24 мм, оснащена 19 штыревыми контактами диаметром 1,0 мм с серебряным покрытием, прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение упрощает монтаж и обеспечивает удобный доступ при сборке и обслуживании приборов.

Подтверждённые технические характеристики

Приведённые ниже параметры относятся к рабочим режимам и условиям эксплуатации вилки. Значения указаны для электрических цепей постоянного и переменного тока частотой до 3 МГц.

• Рабочее напряжение — до 560 В, максимальное напряжение — 700 В.
• Токовая нагрузка — до 5 А на контакт, суммарная — до 80 А.
• Температурный диапазон эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление контактов — не более 0,005 Ом.
• Ёмкость между контактами — не более 6 пикофарад.
• Ресурс — 500 сочленений-расчленений.
• Наработка — не менее 1000 часов.
• Степень защиты — IP20.
• Материал корпуса — металл.

Монтаж и применение

Монтаж вилки выполняется объёмным способом — на плату или в блок, с пайкой выводов. Рекомендуемое сечение присоединяемых жил кабеля — до 0,5 квадратного миллиметра. Прямой патрубок и гайка для неэкранированного кабеля обеспечивают механическое крепление и защиту места ввода от нагрузок при эксплуатации.

Вилка совместима с соответствующими розетками серии 2РМ. Применяется в промышленной электронике, приборах и оборудовании для организации надёжных электрических соединений. Маркировка «Ш1» обозначает серебряное покрытие контактов, что важно для стабильности переходного сопротивления и работы в слаботочных цепях.

Приёмка и учётные данные

Для данной позиции указана приёмка «5», что подтверждает соответствие изделия установленным требованиям приёмки. Год выпуска — 1987. Артикул товара — 70199. Категория — 2РМ2. Название и артикул следует указывать при заказе без изменений, поскольку они однозначно идентифицируют исполнение вилки.

Комплектация и условия поставки

Сведения о комплектации, гарантии, стране производства и наличии в конкретной поставке в приведённых данных отсутствуют, поэтому не могут быть указаны. Производитель в данных товара не указан. При подборе ответной части необходимо ориентироваться на серию 2РМ и соответствующие розетки, обеспечивающие совместимость по числу контактов, их диаметру и типу корпуса.
