Назначение

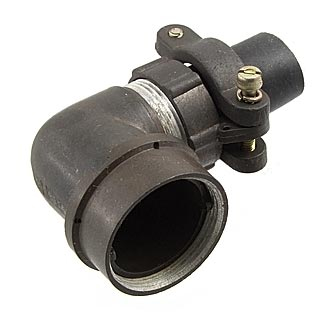

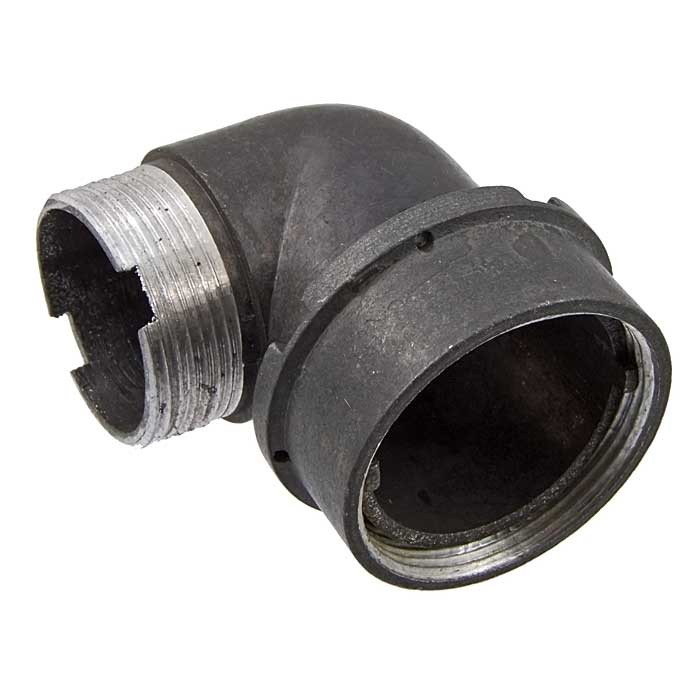

Соединитель 2РМ24..УЭ представляет собой угловой хвостовик (патрубок) для кабельной части разъёма семейства 2РМ. Изделие предназначено для присоединения экранированного кабеля к корпусу соединителя под углом, что позволяет прокладывать жгут параллельно монтажной поверхности или вдоль стенки блока. Основное назначение — организация внутреннего объёмного монтажа, при котором требуется механическая фиксация кабеля, защита места пайки и сохранение целостности экрана на всём участке от кабеля до разъёма.

Хвостовик применяется в составе разъёмных соединений, работающих с ручным сочленением цилиндрических контактов. Через такие соединения коммутируются электрические цепи электронных устройств, блоков питания, пультов управления и измерительной аппаратуры. Угловая конструкция востребована там, где осевой ввод кабеля невозможен из-за ограниченного пространства или неудобен при обслуживании.

Подтверждённые особенности

• Тип изделия — хвостовик (патрубок) углового исполнения, входящий в состав соединителя 2РМ.
• Условный размер корпуса — 24, что соответствует обозначению 2РМ24 в наименовании.
• Вид патрубка — угловой, обозначается буквой У в маркировке.
• Вид гайки патрубка — под экранированный кабель, обозначается буквой Э.
• Способ сочленения — ручное соединение цилиндрических контактов.
• Область монтажа — внутренний объёмный монтаж.
• Семейство 2РМ в целом предусматривает исполнения с числом контактов от 4 до 50; для корпуса 24 обычно указывается 19 контактов, однако в разных источниках встречаются и другие значения из-за вариативности моделей.
• Контакты разъёмов этого семейства часто изготавливаются из золота или серебра, что обеспечивает хорошую проводимость и долговечность.

Изделие выпускается как составная часть разъёма, поэтому его характеристики неразрывно связаны с параметрами ответной части и кабеля, для которого оно предназначено. Совместимость определяется условным размером корпуса 24 и типом присоединяемого кабеля — экранированного.

Применение

Угловой хвостовик 2РМ24..УЭ используется в промышленной электронике и других областях, где требуется высокая надёжность подключения. Его устанавливают на кабельные части разъёмов, монтируемых внутри корпусов приборов, шкафов управления и стоек. Наиболее типичные ситуации — ввод жгута с поворотом на 90 градусов относительно оси разъёма, подключение к платам с ограниченной высотой над поверхностью монтажа, а также прокладка экранированных линий в условиях плотной компоновки.

Применение изделия целесообразно в следующих случаях:

1. Монтаж кабельных сборок в блоках, где прямой ввод упирается в корпус или соседние элементы.
2. Подключение экранированных кабелей с необходимостью сохранить непрерывность экрана.
3. Обслуживание и замена кабеля без демонтажа ответной части разъёма.
4. Сборка жгутов, укладываемых вдоль стенок и панелей.

Угловая конструкция расширяет компоновочные возможности: она позволяет развернуть кабель в нужную сторону, снизить радиус изгиба в месте выхода из разъёма и уменьшить нагрузку на контакты. За счёт этого соединение остаётся надёжным при вибрации и в стеснённых условиях эксплуатации.

Указания по подбору и монтажу

Перед заказом следует убедиться, что условный размер корпуса ответной части равен 24 и что применяемый кабель является экранированным, поскольку вид гайки патрубка в данной маркировке — именно под экранированный кабель. Для точного определения числа контактов и типа контактных элементов необходимо обратиться к документации на конкретное исполнение разъёма, так как семейство 2РМ допускает вариации, а единое значение для всех моделей корпуса 24 не установлено.

При монтаже важно обеспечить надёжное крепление экрана к патрубку и аккуратную разделку кабеля, исключающую натяжение проводников. Угловой хвостовик фиксирует кабель в заданном направлении и защищает зону пайки от механических воздействий. Материалы контактов — золото или серебро — обеспечивают стабильное переходное сопротивление и долговечность соединения при многократных сочленениях.

Сведения о производителе, стране изготовления, сертификатах, гарантии и комплектации поставки в предоставленных данных отсутствуют, поэтому они не приводятся. Достоверная информация об изделии ограничивается конструктивным исполнением, принадлежностью к семейству 2РМ и областью применения, описанными выше.
