Назначение разъёма 2РМ24КУН19Ш1В1

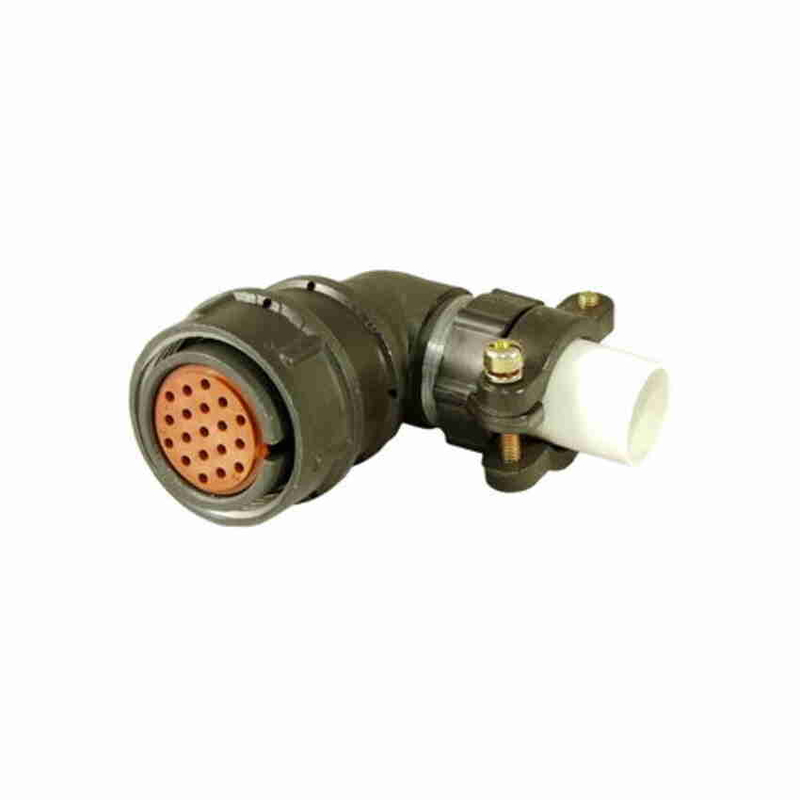

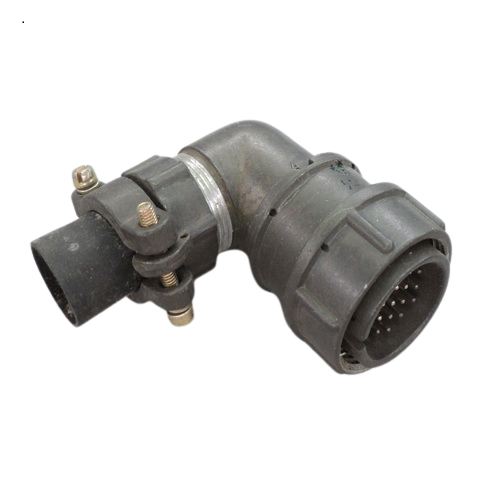

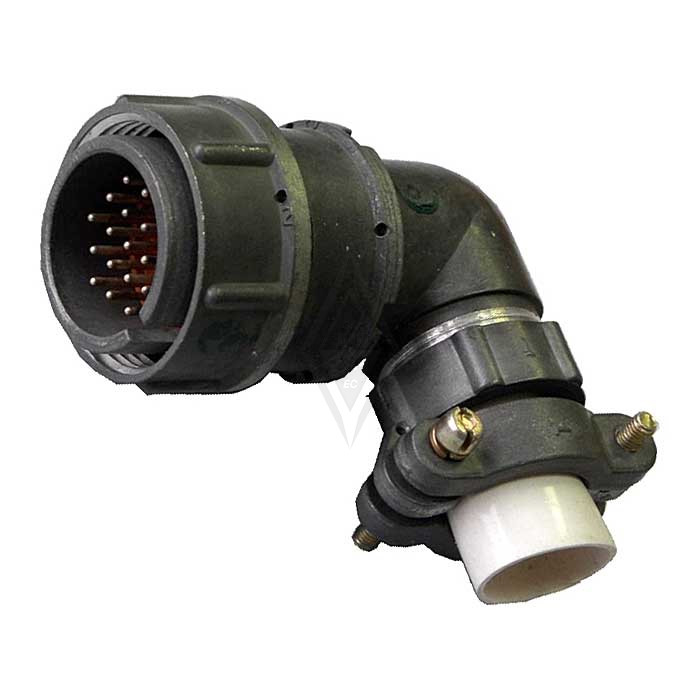

2РМ24КУН19Ш1В1 — это кабельная вилка из серии разъёмов 2РМ, предназначенная для надёжного соединения электрических цепей переменного и постоянного тока. Изделие применяется там, где требуется компактное угловое подключение кабеля к ответной части разъёма с сохранением стабильного электрического контакта в условиях повышенных механических и климатических нагрузок.

Расшифровка обозначения помогает точно определить исполнение: 2РМ — типовая серия, 24 — посадочный диаметр корпуса, КУ — кабельный угловой вариант, 19 — число контактов, Ш1В1 — индекс, указывающий на серебряное покрытие контактов. Такой набор параметров делает вилку востребованной в промышленной и приборной аппаратуре.

Подтверждённые электрические характеристики

Разъём оснащён 19 извлекаемыми контактами диаметром 1 мм с серебряным покрытием. Конструкция контактов допускает их замену при обслуживании, что продлевает срок службы изделия и упрощает ремонт кабельных сборок.

• Количество контактов — 19, все извлекаемые, диаметр 1 мм.
• Покрытие контактов — серебряное, что обеспечивает стабильное переходное сопротивление.
• Максимальная токовая нагрузка — до 5 А на один контакт.
• Суммарная токовая нагрузка — до 80 А на разъём.
• Рабочее напряжение — до 560 В.
• Сопротивление изоляции — не менее 5000 МОм.

Перечисленные параметры относятся к работе как с переменным, так и с постоянным током, что расширяет область применения вилки в силовых и сигнальных цепях.

Механические и климатические свойства

Корпус вилки имеет посадочный диаметр 24 мм и выполнен в кабельном угловом исполнении. Угловая компоновка удобна при ограниченном пространстве за панелью или внутри блока, поскольку кабель выходит под углом, а не по прямой. Исполнение негерметичное и теплостойкое — допустима работа при температуре до 100 градусов Цельсия.

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что соответствует жёстким климатическим условиям эксплуатации категории УХЛ. Вибрационные и ударные нагрузки также нормированы:

1. Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате.
2. Механические удары — одиночные до 5000 метров на секунду в квадрате.
3. Многократные механические удары — до 1000 метров на секунду в квадрате.
4. Линейное ускорение — до 2000 метров на секунду в квадрате.

Ресурс изделия подтверждён показателями: не менее 500 циклов сочленения и расчленения, наработка 1000 часов, срок сохраняемости 15 лет. Эти данные важны при планировании регламентного обслуживания и оценке долговечности кабельных соединений.

Применение и особенности монтажа

2РМ24КУН19Ш1В1 используется в промышленных и приборных системах для подключения кабелей, где требуется компактное угловое соединение с высокой надёжностью в жёстких климатических условиях. Вилка подходит для цепей управления, питания и сигнализации, рассчитанных на токи и напряжения в пределах указанных значений.

При монтаже следует учитывать кабельное угловое исполнение корпуса: ответная часть должна быть установлена так, чтобы трасса кабеля не создавала излишнего натяжения. Извлекаемые контакты позволяют выполнять замену отдельных цепей без демонтажа всего разъёма. Сочетание серебряного покрытия контактов, стойкости к вибрации и широкого температурного диапазона делает вилку пригодной для оборудования, работающего в неотапливаемых помещениях и на подвижных объектах.
