Назначение разъема 2РМ24КУН19Ш1В1

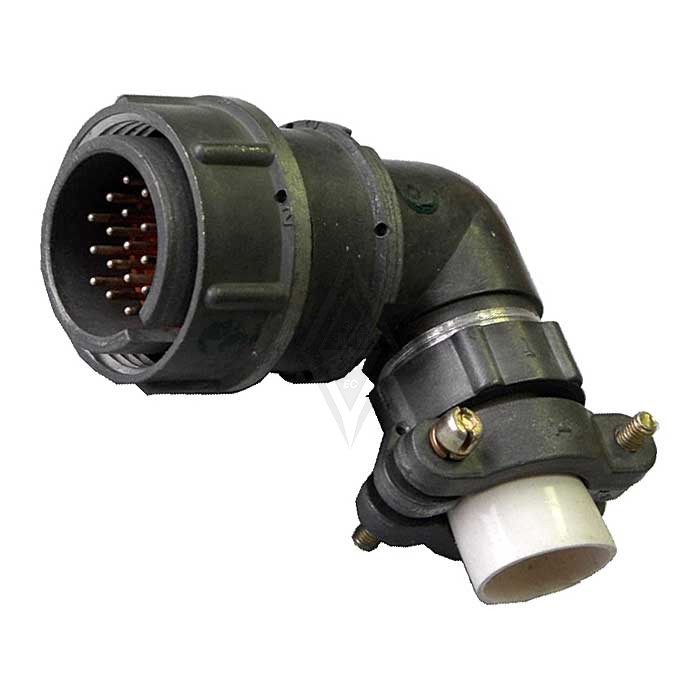

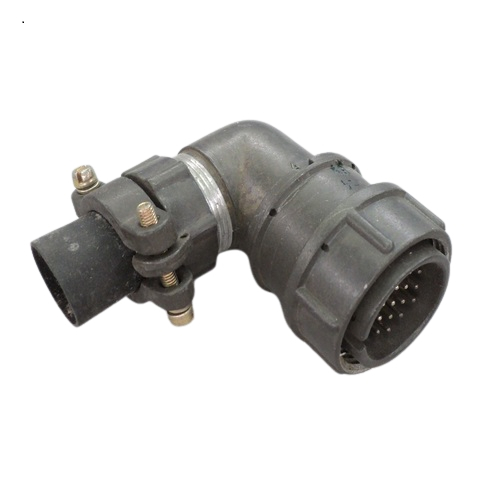

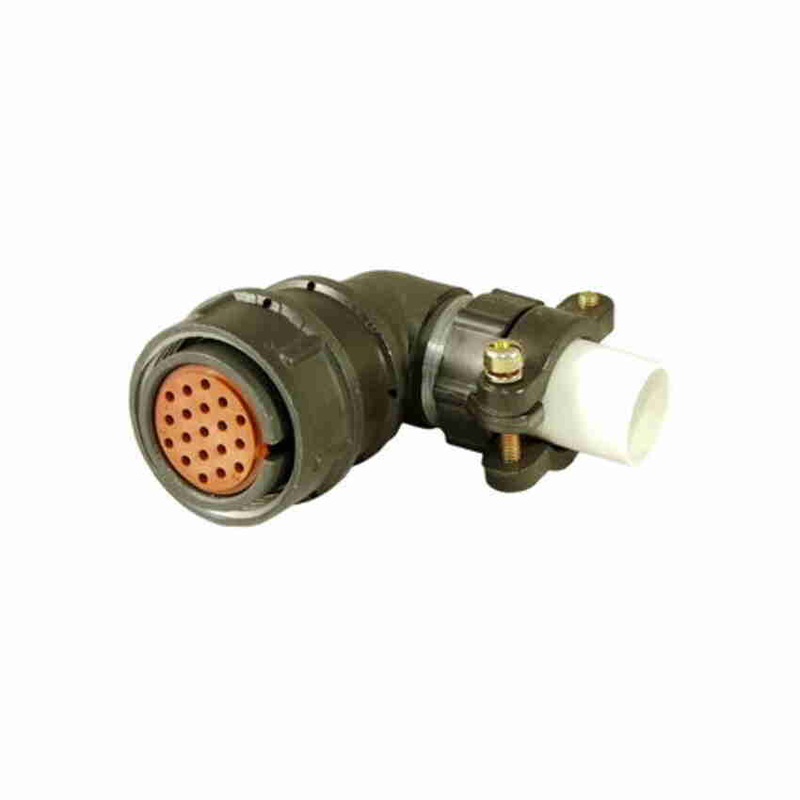

Разъем 2РМ24КУН19Ш1В1 представляет собой кабельную вилку с угловым патрубком, предназначенную для использования в электрических цепях как постоянного, так и переменного тока. Изделие относится к серии 2РМ и применяется там, где требуется надежное электрическое соединение при повышенных требованиях к механической прочности и устойчивости к внешним воздействиям.

Конструкция вилки предусматривает резьбовой тип соединения, что обеспечивает плотный и стабильный контакт ответных частей. Монтаж разъема — внутренний объемный, то есть изделие рассчитано на установку с закреплением внутри корпуса или блока аппаратуры, а не на поверхностный монтаж.

Технические характеристики

Основные электрические параметры разъема приведены ниже и определяют его применимость в цепях с заданными нагрузками.

• Количество контактов — 19.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на одиночный контакт — 5 А.
• Суммарная токовая нагрузка на соединитель — до 80 А.
• Диаметр контактов — 1,0 мм.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность передачи сигнала и снижение потерь в электрической цепи. Совокупность этих параметров позволяет использовать разъем в ответственных цепях как постоянного, так и переменного тока.

Конструкция и материалы

Корпус разъема изготовлен из алюминиевого сплава, что обеспечивает легкость и прочность конструкции. Контакты покрыты серебром для улучшения проводимости и повышения надежности электрического соединения.

Разъем имеет резьбовой тип соединения, который фиксирует сочлененные части и препятствует их самопроизвольному рассоединению при вибрации и механических нагрузках. Угловой патрубок предназначен для кабельного подключения и позволяет прокладывать кабель под углом к оси разъема, что удобно при ограниченном пространстве монтажа.

Условия эксплуатации

Разъем рассчитан на работу в широком диапазоне температур и при повышенной влажности, что расширяет области его применения.

• Температура окружающей среды — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Смена температур — от минус 60 градусов Цельсия до плюс 180 градусов Цельсия.
• Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия.

Такие параметры позволяют эксплуатировать изделие в неотапливаемых помещениях, на открытом воздухе и в условиях частых перепадов температуры без потери рабочих свойств.

Механические характеристики и ресурс

Ресурс разъема подтвержден следующими показателями:

1. Количество сочленений-расчленений — до 500.
2. Минимальная наработка — 5000 часов.
3. Минимальный срок сохраняемости — 15 лет.

Эти значения характеризуют изделие как долговечное решение, пригодное для многократного подключения и длительного хранения без ухудшения электрических параметров.

Применение

Разъем 2РМ24КУН19Ш1В1 используется в различных областях, включая электронику и электротехнику, где требуется надежное соединение в условиях повышенных требований к механической прочности и устойчивости к внешним воздействиям. Благодаря алюминиевому корпусу, серебряному покрытию контактов, широкому температурному диапазону и стойкости к влажности изделие подходит для применения в сложных условиях эксплуатации, обеспечивая надежность и долговечность соединений.

Разъем может применяться для коммутации цепей питания и сигнальных цепей в составе кабельных сборок, блоков аппаратуры и устройств, рассчитанных на работу при температурах от минус 60 до плюс 100 градусов Цельсия и влажности до 98 процентов. Совместимость с постоянным и переменным током напряжением до 560 В делает его универсальным решением для широкого круга электротехнических задач.
