Назначение соединителя 2РМ24КУН19Ш1В

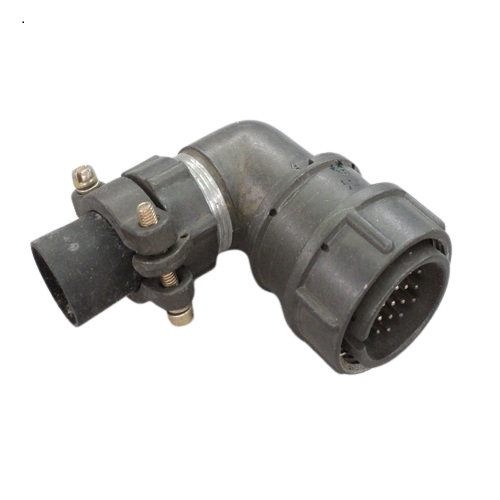

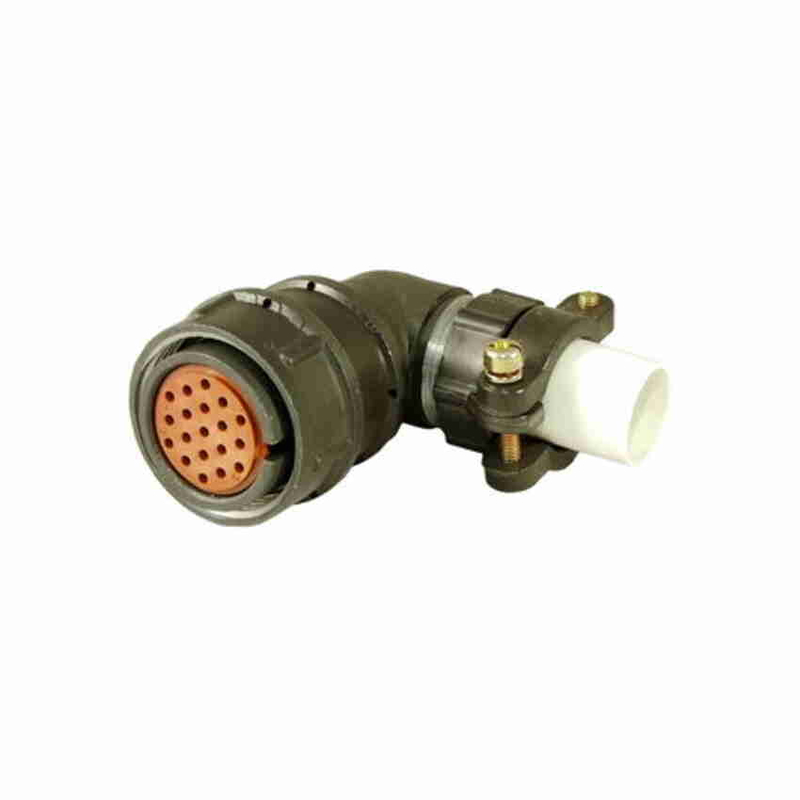

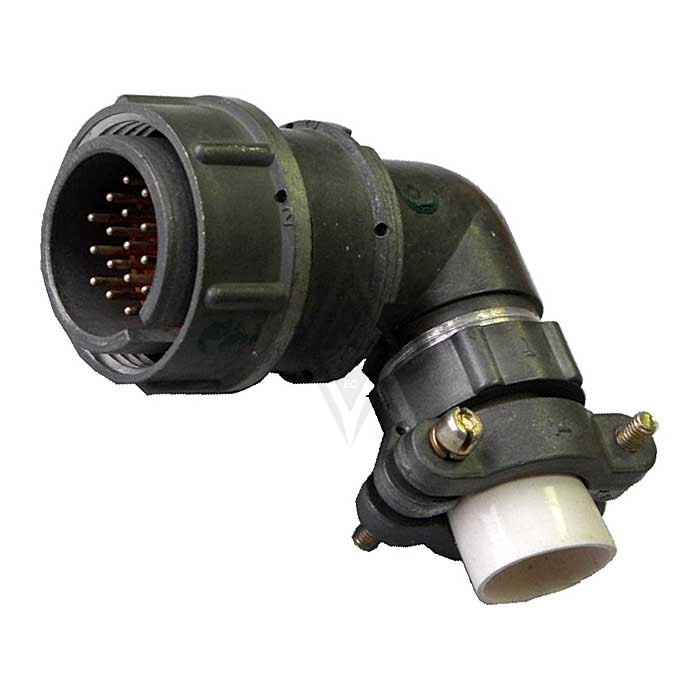

2РМ24КУН19Ш1В — это цилиндрический низкочастотный негерметичный электрический соединитель кабельного типа с резьбовой фиксацией, предназначенный для внутреннего монтажа. Изделие относится к категории 2РМ2 и применяется для электрического соединения кабельных линий внутри приборов, блоков и устройств, где не требуется герметичность и работа на высоких частотах.

Соединитель обеспечивает механическое крепление кабеля через угловой патрубок и гайку для неэкранированного кабеля, а также электрический контакт между ответными частями с помощью резьбового соединения. Такое исполнение удобно для монтажа в ограниченном пространстве, когда кабель необходимо вывести под углом к оси разъёма.

Расшифровка условного обозначения

Обозначение 2РМ24КУН19Ш1В построено по стандартной схеме и раскрывает основные конструктивные признаки изделия:

• 2РМ — тип соединителя;
• 24 — условный размер корпуса;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — гайка для неэкранированного кабеля;
• 19 — количество контактов;
• Ш — вилка;
• 1 — сочетание контактов;
• В — покрытие серебром;
• 1 — теплостойкость до 100 градусов Цельсия.

Таким образом, маркировка полностью соответствует исполнению: вилка кабельная с угловым патрубком, 19 контактами, серебряным покрытием и теплостойкостью до 100 градусов Цельсия.

Подтверждённые технические особенности

Соединитель имеет 19 контактов диаметром от 1,0 до 1,5 мм. Максимальный ток на контакт составляет от 5 до 15 А. Сопротивление контактов — не более 700 МОм при напряжении 700 В. Рабочая частота — до 3 МГц. Ёмкость между контактами — не более 6 пФ.

Климатическое исполнение УХЛ2.1 по ГОСТ 15150-69 допускает эксплуатацию при температурах от минус 60 до плюс 100 градусов Цельсия, при повышенной влажности до 98 процентов и вибрациях до 50 g. Ресурс изделия — не менее 500 сочленений-расчленений и наработка 1000 часов.

Основные параметры

• Тип: цилиндрический низкочастотный негерметичный соединитель кабельного типа;
• Фиксация: резьбовая;
• Монтаж: внутренний;
• Количество контактов: 19;
• Диаметр контактов: от 1,0 до 1,5 мм;
• Максимальный ток на контакт: от 5 до 15 А;
• Сопротивление контактов: не более 700 МОм при 700 В;
• Рабочая частота: до 3 МГц;
• Ёмкость между контактами: не более 6 пФ;
• Покрытие: серебро;
• Теплостойкость: до 100 градусов Цельсия;
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69;
• Диапазон температур: от минус 60 до плюс 100 градусов Цельсия;
• Влажность: до 98 процентов;
• Вибрации: до 50 g;
• Ресурс: не менее 500 сочленений-расчленений;
• Наработка: 1000 часов.

Применение

Соединитель 2РМ24КУН19Ш1В применяется для внутреннего монтажа в составе кабельных сборок и жгутов, где требуется компактное угловое подключение неэкранированного кабеля. Благодаря 19 контактам и допустимому току до 15 А на контакт изделие подходит для передачи питания и низкочастотных сигналов в пределах частот до 3 МГц.

Исполнение УХЛ2.1 и стойкость к вибрациям до 50 g позволяют использовать соединитель в аппаратуре, работающей в жёстких климатических условиях, в том числе при низких и высоких температурах, повышенной влажности и механических нагрузках. Резьбовая фиксация обеспечивает надёжное удержание ответных частей и предотвращает самопроизвольное расчленение.

Изделие не является герметичным, поэтому его следует применять только там, где не требуется защита от прямого воздействия воды и агрессивных сред под давлением. Для монтажа используется неэкранированный кабель, закрепляемый гайкой в угловом патрубке.

Комплектация и совместимость

Соединитель выполнен в виде вилки с угловым патрубком и гайкой для неэкранированного кабеля. Совместимость определяется типом соединителя 2РМ, условным размером корпуса 24, количеством контактов 19 и сочетанием контактов 1 — ответная часть должна соответствовать этим параметрам.

Покрытие контактов серебром снижает переходное сопротивление и обеспечивает стабильность электрического соединения в течение всего срока службы. Ресурс не менее 500 сочленений-расчленений и наработка 1000 часов подтверждают пригодность изделия для эксплуатации в составе ответственной аппаратуры внутреннего монтажа.
