Назначение

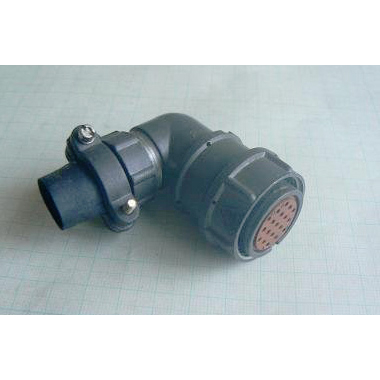

Разъём 2РМ24КУН19Г1В1 «5» представляет собой низкочастотный негерметичный цилиндрический кабельный соединитель серии 2РМ. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется во всеклиматическом исполнении, что позволяет использовать его как во внутреннем, так и в наружном монтаже радиоэлектронной аппаратуры.

Основное назначение — обеспечение надёжного электрического соединения между кабельными линиями и блоками аппаратуры в условиях повышенной влажности, вибрации и других внешних воздействий. Буква «5» в обозначении относится к приёмке или категории качества по соответствующим техническим условиям ГЕ0.364.126ТУ и не указывает на особенности конструкции разъёма.

Подтверждённые особенности

Ниже перечислены технические параметры и конструктивные признаки, заявленные для данной модели.

• Количество контактов — 19.
• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока.
• Токовая нагрузка — не более 5 А на один контакт, суммарно до 80 А на весь соединитель.
• Сопротивление контактов — не более 5 мОм.
• Ёмкость между контактами — не более 6 пФ.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Исполнение — негерметичное, кабельная розетка с угловым патрубком (Б‑вариант).
• Климатическое исполнение — УХЛ2.1 по ГОСТ 15150‑69.
• Соединение — резьбовая фиксация, поляризация корпуса одношпоночная.
• Количество сочленений‑расчленений — до 500 циклов.
• Минимальный срок сохраняемости — порядка 15 лет.

Условия эксплуатации

Разъём допускается к работе в широком диапазоне температур: примерно от минус 60 до плюс 100…180 °С в зависимости от источника и конкретных условий. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при указанных температурах, а также при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц. Допускается воздействие ударных и линейных ускорений порядка 1000–2000–5000 метров на секунду в квадрате в зависимости от типа воздействия. Работа возможна при пониженном и повышенном атмосферном давлении, что типично для радиоэлектронной аппаратуры общеклиматического и специального назначения.

Применение

Соединитель применяется в электрических цепях радиоэлектронной аппаратуры, где требуется компактное многоразовое соединение с числом контактов 19. Благодаря резьбовой фиксации и одношпоночной поляризации обеспечивается правильное и устойчивое сочленение, а кабельная розетка с угловым патрубком упрощает монтаж в стеснённых условиях. Изделие подходит для эксплуатации в составе оборудования, работающего на открытом воздухе и в помещениях с повышенной влажностью.

Данная модель может использоваться в системах, где предъявляются требования к стойкости к вибрации, ударам и перепадам температуры. Негерметичное исполнение накладывает ограничения на прямое воздействие воды, поэтому при наружном монтаже следует предусматривать защиту разъёма от влаги. Приёмка «5» и указанный год выпуска 2002 подтверждают соответствие изделия действовавшим на тот момент техническим условиям.

Комплектация и совместимость

Сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных отсутствуют. Совместимость с ответными частями определяется типом разъёма серии 2РМ, количеством контактов и резьбовой фиксацией. Для корректного подбора ответной части необходимо учитывать поляризацию корпуса и конструктивное исполнение патрубка.
