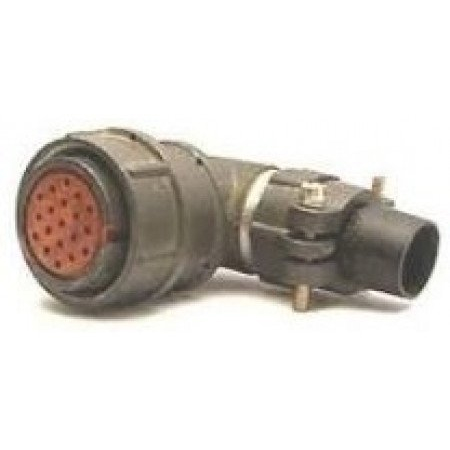

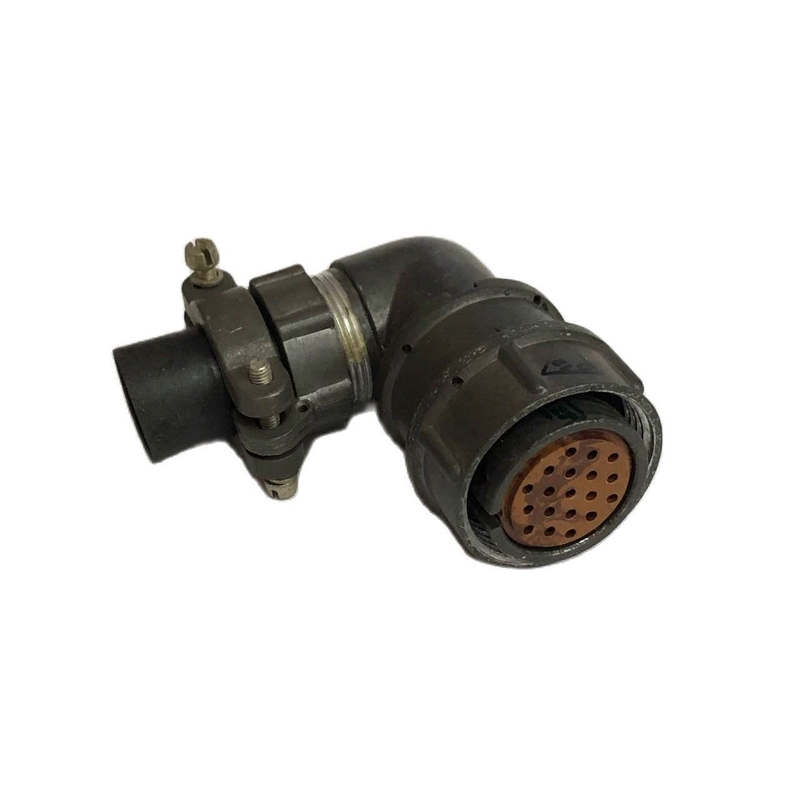

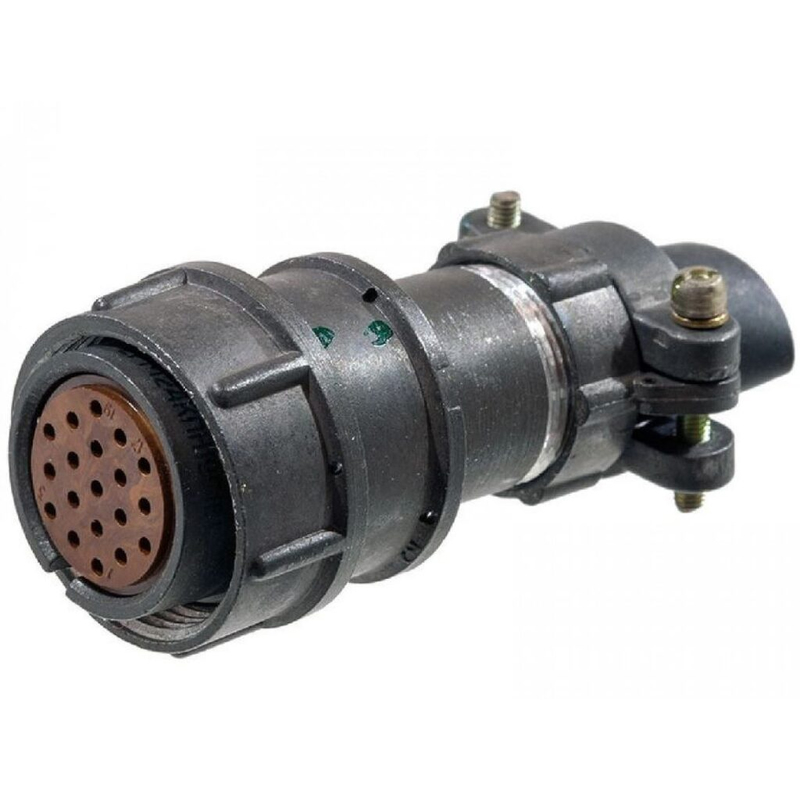

2РМ24КУН19Г1А1 — это цилиндрический низкочастотный соединитель серии 2РМ с 19 контактами, предназначенный для надежного электрического соединения в различных устройствах.

Основные характеристики

Соединитель имеет кабельный корпус (КУН обозначает кабельный вариант с угловым патрубком), посадочный диаметр 24 мм и контакты диаметром 1,0 мм. Максимальное рабочее напряжение достигает 560 В (переменный или постоянный ток), токовая нагрузка на контакт — до 5 А, общая на соединитель — до 80 А.

Он рассчитан на сечение провода до 0,5 мм², сопротивление контакта не превышает 0,005 Ом, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.​

Рабочая температура от -60°C до +100°C (с учетом перегрева контактов до +180°C), выдерживает вибрацию 1–5000 Гц с ускорением до 490 м/с² и механические удары до 5000 м/с².

Расшифровка обозначения

• 2РМ — серия негерметичных разъемов.

• 24 — условный размер корпуса.

• К — кабельный корпус.

• УН — угловой патрубок с гайкой для неэкранированного кабеля.

• 19 — количество контактов.

• Г1 — съемные гильзы (розеточные контакты).

• А1 — покрытие контактов золотом, цилиндрический тип.

Применение и надежность

Используется в электрических цепях с частотой до 3 МГц, подходит для объемного монтажа пайкой с резьбовой фиксацией. Минимальная наработка — 1000–5000 часов, количество сочленений-расчленений — 500, срок сохраняемости — до 15–25 лет.
