Назначение разъёма 2РМ24КУН19Г1А1 «5»

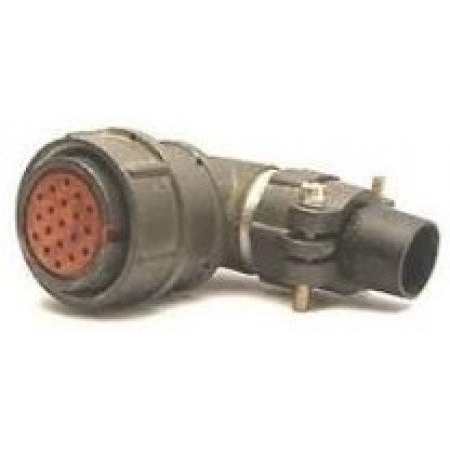

2РМ24КУН19Г1А1 «5» — это цилиндрический низкочастотный негерметичный разъём серии 2РМ с условным размером корпуса 24 миллиметра. Изделие предназначено для кабельного монтажа и выпускается в виде вилки. Такие соединители применяются для создания надёжных электрических соединений в цепях приборной и промышленной техники, где возможны вибрация, перепады температур и пониженное давление.

Разъём относится к категории негерметичных, то есть не рассчитан на работу при прямом воздействии влаги и не обеспечивает полную герметизацию стыка. Основная его задача — механическое и электрическое объединение ответных частей с сохранением стабильного контакта в жёстких условиях эксплуатации.

Расшифровка обозначения

Маркировка 2РМ24КУН19Г1А1 построена по стандартной схеме серии и содержит следующие сведения:

• 2РМ — тип соединителя;
• 24 — условный размер корпуса, 24 миллиметра;
• К — кабельный корпус;
• УН — угловой патрубок с гайкой;
• 19 — число контактов;
• Г1 — съёмные контакты;
• А — покрытие контактов золотом;
• 1 — цилиндрические контакты.

Дополнительная отметка «5» в названии товара соответствует значению характеристики «Приемка», то есть изделие относится к приёмочной категории «5».

Технические характеристики

Разъём имеет 19 контактов диаметром 1,0 миллиметра. Максимальная токовая нагрузка составляет до 5 ампер на контакт и до 80 ампер на соединитель. Рабочее напряжение — до 560 вольт переменного или постоянного тока.

Изделие сохраняет работоспособность в диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. По механическим воздействиям заявлены следующие параметры:

• вибрация частотой до 5000 герц с ускорением 490 метров на секунду в квадрате;
• механические удары до 5000 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате;
• пониженное давление до 133 паскалей.

Электрические параметры: сопротивление контакта не превышает 0,005 ома, сопротивление изоляции — не менее 5000 мегаом. Наработка составляет минимум 1000 часов, а количество сочленений-расчленений — до 500 циклов.

Конструктивные особенности

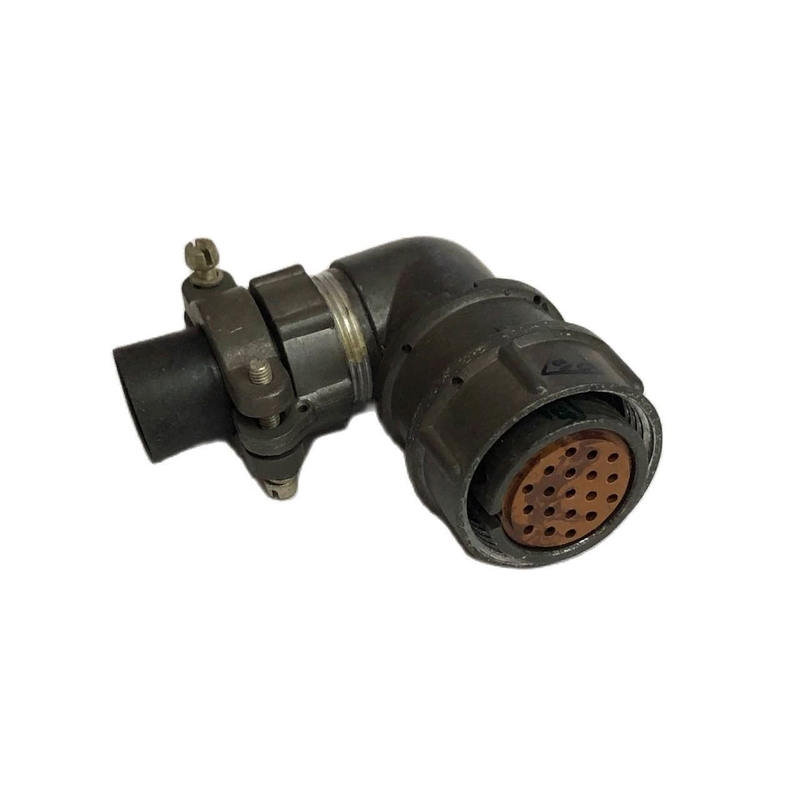

Корпус — кабельный, с угловым патрубком и гайкой, что позволяет подводить кабель под углом и фиксировать его. Контакты съёмные, цилиндрической формы, с золотым покрытием, что снижает переходное сопротивление и повышает устойчивость к окислению. Негерметичное исполнение упрощает сборку и обслуживание.

Применение

Разъёмы серии 2РМ используются в электрических цепях для надёжного соединения в условиях вибрации, перепадов температур и пониженного давления. Они подходят для приборной и промышленной техники, где требуется компактное многоконтактное соединение с возможностью многократного сочленения и расчленения.

Благодаря 19 контактам и токовой нагрузке до 5 ампер на контакт изделие применимо для передачи питания и сигналов в составе кабельных сборок. Угловой патрубок с гайкой удобен при ограниченном пространстве для прокладки кабеля.

Комплектация и условия эксплуатации

Сведения о стране производства, гарантии и комплектации в предоставленных данных не указаны. Изделие относится к приёмочной категории «5». При монтаже следует учитывать негерметичность исполнения и не допускать прямого попадания влаги на стык. Для сохранения заявленных характеристик необходимо соблюдать предельные значения тока, напряжения, температуры и механических нагрузок.
