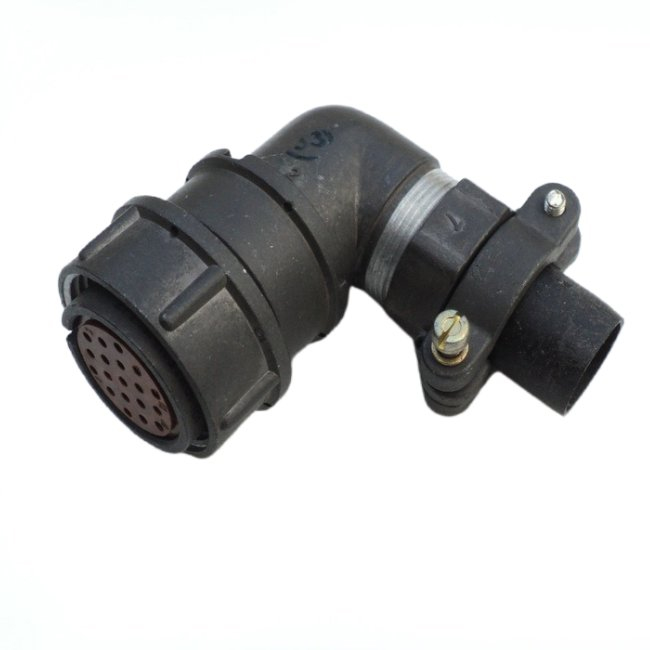

Назначение соединителя

2РМ24КУН10ГВ1 «5» — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он предназначен для соединения длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории 2РМ2 и выпускается в исполнении «5», которое указывает на базовую модификацию.

Конструкция соединителя включает резьбовое сочленение и кабельный корпус с угловым патрубком, что делает его пригодным для монтажа в составе кабельных сборок. Негерметичное исполнение предполагает эксплуатацию в условиях, где не требуется полная герметизация корпуса.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя.

• Количество контактов — 10, диаметр каждого контакта составляет 3 мм.
• Покрытие контактов — серебро, что обозначено индексом ГВ.
• Максимальное рабочее напряжение — 560 В (амплитудное значение).
• Токовая нагрузка на контакт — до 10 А.
• Сопротивление контакта — не превышает 0,8–2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 150 градусов Цельсия.
• Теплостойкость — до плюс 100 градусов Цельсия, что соответствует индексу «1».
• Выдерживает пониженное давление до 133,32 умноженное на 10 в степени минус 12 Паскаля.
• Климатическое исполнение В — всеклиматические условия применения.
• Приёмка — «5».

Устойчивость к механическим воздействиям

Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате. Он также выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате. Дополнительно заявлена устойчивость к линейным нагрузкам с ускорением до 2000 метров на секунду в квадрате.

Ресурс, монтаж и применение

Минимальная наработка соединителя составляет 1000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 15 лет. Контакты выполнены извлекаемыми, а монтаж производится методом обжимки.

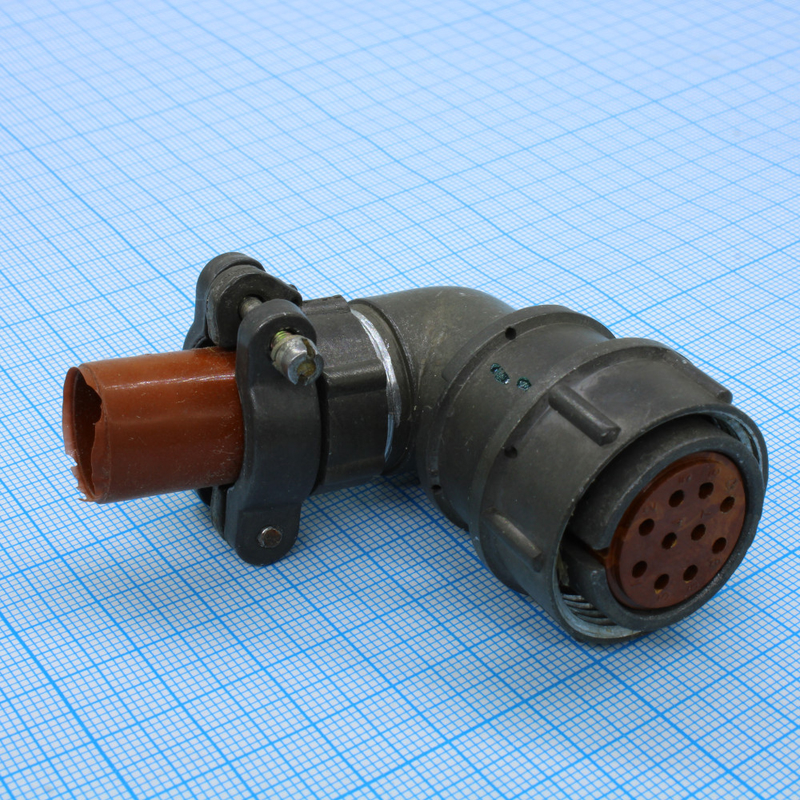

На изображении показан типичный вид разъёма этой серии: серый цилиндрический корпус с контактами, соответствующий конструкции 2РМД.

Область применения определяется совокупностью характеристик: соединитель подходит для коммутации длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре, эксплуатируемой во всеклиматических условиях. Сочетание резьбового сочленения, углового кабельного патрубка и десяти трёхмиллиметровых контактов с серебряным покрытием обеспечивает стабильное электрическое соединение при токах до 10 А на контакт и амплитудном напряжении до 560 В.
