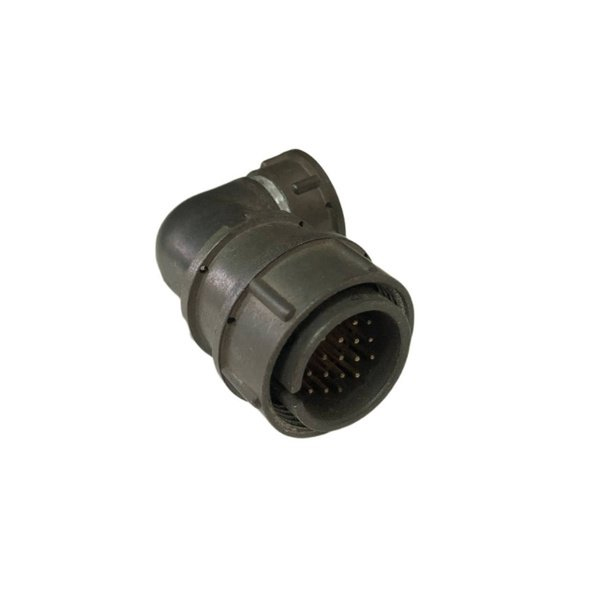

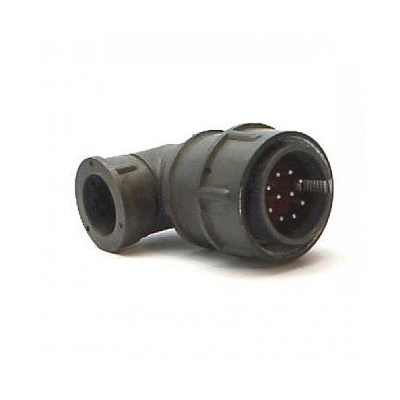

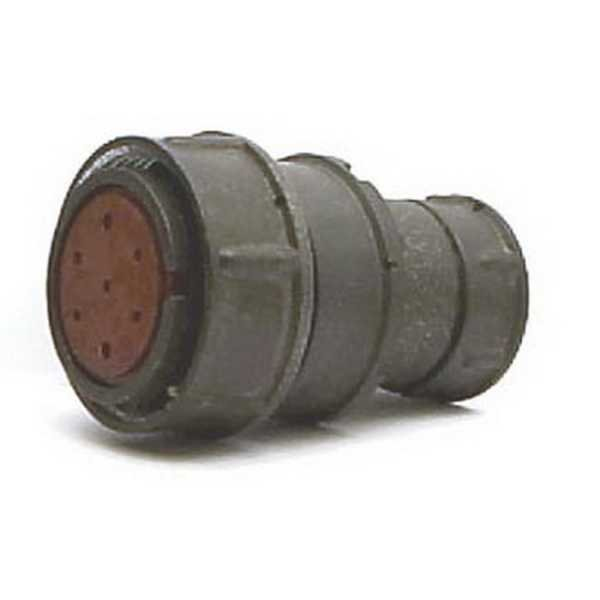

2РМ24КУЭ19Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель в виде кабельной вилки с угловым эмульсионным патрубком и экранированием. Он предназначен для надежного соединения в электрических цепях постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 19 извлекаемых контактов диаметром 1 мм с покрытием серебром, токовую нагрузку на контакт до 5 А и максимальное рабочее напряжение 560 В. Сопротивление изоляции не менее 5000 МОм, электрическая прочность — 1850 В, усилие расчленения — до 225,6 Н.

Климатическое исполнение и условия эксплуатации

Работает в диапазоне температур от -60 до +100 °C (с кратковременными скачками до +150 °C), выдерживает вибрацию до 1000 Гц с ускорением 490 м/с² и одиночные удары до 2000 м/с². Климатическое исполнение — УХЛ2.1 или В по ГОСТ 15150-69, подходит для внутреннего монтажа методом обжимки или пайки.

Расшифровка обозначения

• 2РМ — серия соединителей.

• 24 — условный размер корпуса (посадочный диаметр 24 мм).

• КУЭ — кабельный корпус с угловым эмульсионным патрубком и экранированием.

• 19 — количество контактов.

• Ш — вилка (штыревые контакты).

• 1 — диаметр контактов 1 мм.

• В — покрытие серебром.

• 1 — максимальная температура +100 °C.
