Назначение соединителя 2РМ24КУЭ19Ш1В1

2РМ24КУЭ19Ш1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель общего назначения. Он выполнен в виде кабельной вилки с угловым патрубком и экранировкой. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры.

Основная задача соединителя — обеспечить надёжное и разъёмное соединение кабелей между блоками, модулями и приборами. Благодаря экранировке корпуса изделие пригодно для работы в цепях, где требуется защита от внешних электромагнитных помех. Соединитель относится к категории общего назначения и применяется там, где не требуется герметичность сочленения.

Подтверждённые технические характеристики

Ниже перечислены параметры, подтверждённые для данной модели. Все значения относятся именно к 2РМ24КУЭ19Ш1В1 и не являются расчётными или ориентировочными.

• Рабочая частота цепей — до 3 МГц.
• Токовая нагрузка на одиночный контакт — до 5 А.
• Максимальное рабочее напряжение — 560 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Климатическое исполнение — УХЛ2.1 или В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с кратковременными скачками до плюс 150 градусов Цельсия.
• Количество контактов — 19 извлекаемых контактов диаметром 1,0 мм с покрытием серебром.
• Способ монтажа контактов — обжимка или пайка.
• Условный размер корпуса — 24 мм.
• Вид сочленения — резьбовое.
• Усилие расчленения — не более 225,6 Н.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при вибрационных нагрузках в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате. Он также устойчив к одиночным ударам с ускорением до 2000 метров на секунду в квадрате и к пониженному атмосферному давлению вплоть до 133 Па. Эти свойства делают его пригодным для эксплуатации в жёстких условиях, характерных для бортовой и наземной аппаратуры.

Конструкция и особенности исполнения

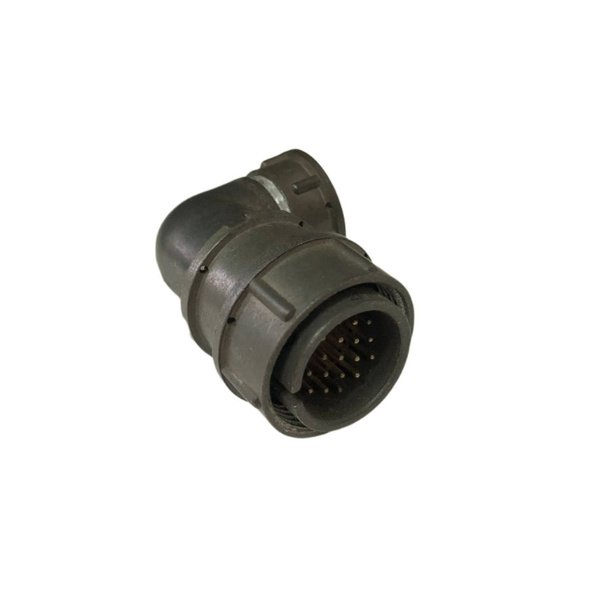

Корпус соединителя цилиндрический, с угловым патрубком для ввода кабеля. Такая форма патрубка облегчает прокладку жгута в стеснённых условиях и позволяет направлять кабель под углом к оси сочленения. Экранировка корпуса снижает уровень наводок и помех, что важно при передаче слабых сигналов.

Контакты извлекаемые, что упрощает ремонт и замену отдельных элементов без демонтажа всего соединителя. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и снижает потери на контактном соединении. Резьбовое сочленение фиксирует вилку в розетке и препятствует самопроизвольному разъединению при вибрации.

Негерметичное исполнение означает, что изделие не предназначено для работы под водой или в среде с повышенной влажностью без дополнительной защиты. При монтаже следует учитывать это ограничение и предусматривать соответствующие меры на уровне аппаратуры.

Применение

2РМ24КУЭ19Ш1В1 используется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения кабелей. Типовые сферы применения включают блоки питания, устройства управления, измерительные и связные модули, а также другие узлы, где требуется разъёмная коммутация цепей постоянного и переменного тока.

Изделие производится по техническим условиям, таким как ГЕ0.364.126ТУ. Категория качества может соответствовать ОТК, ВП или ОС. Конкретная категория зависит от партии поставки и указывается в сопроводительных документах. Производитель в данных о товаре не указан.

Рекомендации по подбору и монтажу

1. Убедитесь, что число цепей в вашем кабеле не превышает 19, а ток на каждый контакт не выше 5 А.
2. Проверьте, что рабочее напряжение цепи не превышает 560 В.
3. Выберите способ монтажа контактов — обжимку или пайку — в зависимости от возможностей вашего производства.
4. Учтите климатическое исполнение УХЛ2.1 или В и температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
5. Предусмотрите защиту от влаги, поскольку соединитель негерметичен.

При соблюдении этих условий соединитель обеспечивает стабильную работу в течение всего срока службы аппаратуры. Для ответной части следует подбирать розетку с тем же условным размером корпуса 24 мм и резьбовым сочленением.
