Назначение соединителя 2РМ24КУЭ19Ш1В1

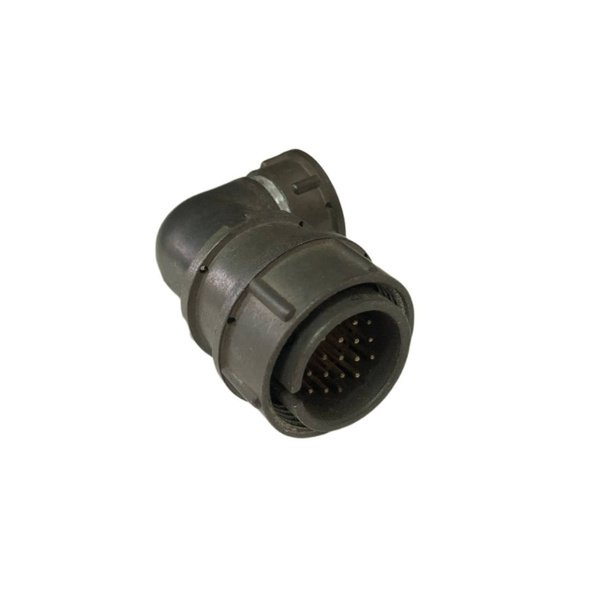

Соединитель 2РМ24КУЭ19Ш1В1 представляет собой кабельную вилку с угловым патрубком и предназначен для использования в электрических цепях. Изделие относится к категории 2РМ2 и применяется для коммутации проводников в составе кабельных сборок, жгутов и электротехнических устройств. Основное назначение — обеспечение надёжного электрического соединения между кабелем и ответной частью (розеткой соответствующего типа) при передаче сигналов и питания.

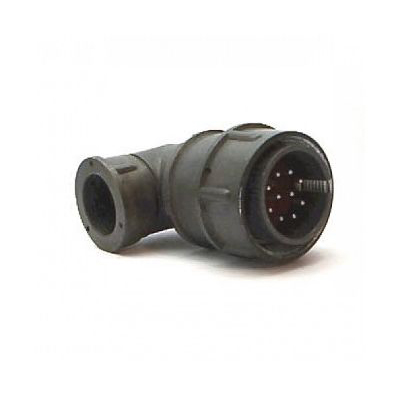

Конструктивно вилка выполнена с угловым патрубком, что позволяет подводить кабель под углом к оси сочленения. Такое исполнение удобно в условиях ограниченного пространства, когда требуется изменить направление прокладки жгута без излишних перегибов провода.

Подтверждённые технические особенности

Ниже перечислены характеристики, указанные для данного соединителя. Значения приведены в том виде, в каком они подтверждены для модели 2РМ24КУЭ19Ш1В1.

• Тип контактов — штырьковые, диаметр контакта 1 мм, покрытие серебром (Ag).
• Сопротивление контактов — не более 0,005 Ом.
• Рабочее напряжение — до 560 В.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Материал корпуса — металл.
• Материал изолятора — карболит.
• Сопротивление изолятора — не менее 1000 МОм.
• Вибрационная стойкость — диапазон частот от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g).
• Тип патрубка — угловой.

Штырьковые контакты с серебряным покрытием обеспечивают стабильное переходное сопротивление, что важно для цепей с малыми токами и сигнальными линиями. Металлический корпус придаёт изделию механическую прочность, а карболитовый изолятор сохраняет диэлектрические свойства в широком диапазоне температур.

Электрические параметры

Рабочее напряжение до 560 В позволяет применять соединитель как в слаботочных, так и в силовых цепях в пределах указанного значения. Низкое сопротивление контактов — не более 0,005 Ом — снижает потери и нагрев в месте соединения. Высокое сопротивление изолятора — не менее 1000 МОм — подтверждает хорошие изолирующие свойства материала между токоведущими частями.

Условия эксплуатации

Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия делает соединитель пригодным для эксплуатации в жёстких климатических условиях, включая мороз и нагрев. Вибрационная стойкость в диапазоне от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g) подтверждает возможность применения в составе оборудования, подверженного механическим колебаниям.

Применение

Соединитель 2РМ24КУЭ19Ш1В1 используется в различных электрических системах, включая цепи постоянного и переменного тока с частотой до 3 МГц. Благодаря сочетанию металлического корпуса, карболитового изолятора и серебрёных штырьковых контактов он подходит для коммутации в кабельных сборках, приборах и устройствах, где требуется разъёмное соединение с угловым выводом кабеля.

1. Коммутация цепей питания постоянного и переменного тока в пределах рабочего напряжения.
2. Передача сигналов в цепях с частотой до 3 МГц.
3. Использование в составе кабельных жгутов и сборок с угловой прокладкой провода.
4. Применение в оборудовании, работающем при низких и высоких температурах, а также при вибрационных нагрузках.

При монтаже следует учитывать тип ответной части, соответствующей штырьковым контактам диаметром 1 мм, и обеспечивать сочленение с розеткой совместимого исполнения. Угловой патрубок задаёт направление выхода кабеля и должен учитываться при компоновке жгута.

Краткая сводка

Таким образом, 2РМ24КУЭ19Ш1В1 — это кабельная вилка с угловым патрубком, штырьковыми контактами диаметром 1 мм с серебряным покрытием, металлическим корпусом и карболитовым изолятором. Изделие рассчитано на рабочее напряжение до 560 В, температуры от минус 60 до плюс 100 градусов Цельсия и вибрации в диапазоне от 1 до 1000 Гц при ускорении до 490 метров на секунду в квадрате (50 g), что определяет его применение в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
