Назначение разъёма 2РМ24КУЭ19Ш1А1

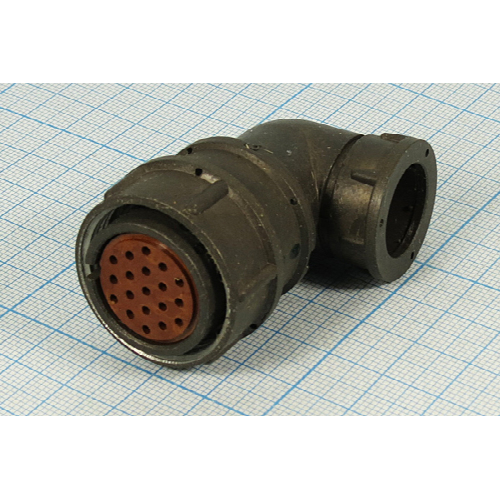

2РМ24КУЭ19Ш1А1 — это кабельная вилка из серии низкочастотных цилиндрических негерметичных разъёмов 2РМ. Изделие предназначено для надёжного электрического соединения в различных устройствах и применяется в электрических цепях с пайкой, для внутреннего монтажа в оборудовании, где требуется устойчивость к механическим нагрузкам.

Разъём относится к категории 2РМ2 и имеет артикул 495. Производитель в предоставленных данных не указан.

Подтверждённые особенности и характеристики

Электрические параметры

• Количество контактов — 19.
• Диаметр контактов — 1,0 мм.
• Рабочее напряжение — до 560 В.
• Токовая нагрузка — до 5 А на контакт, общая — до 80 А.
• Сечение подключаемого провода — до 0,5 мм².
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и исполнение

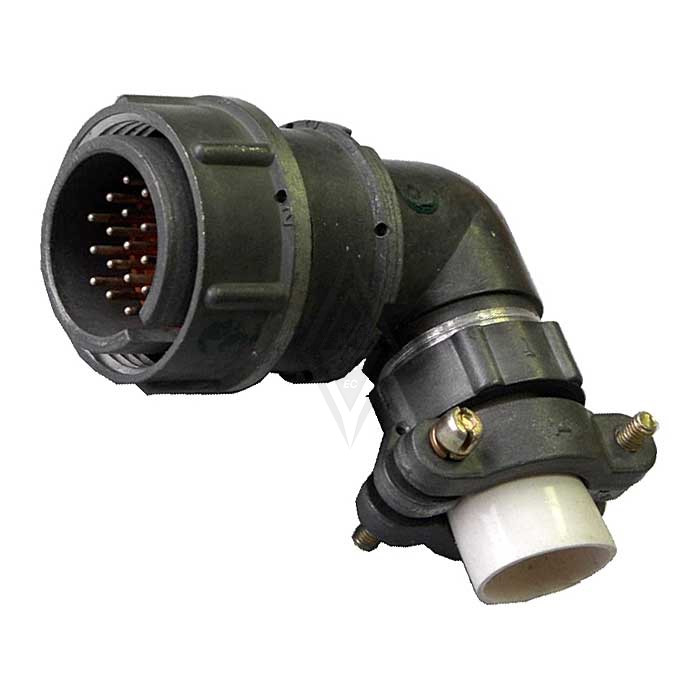

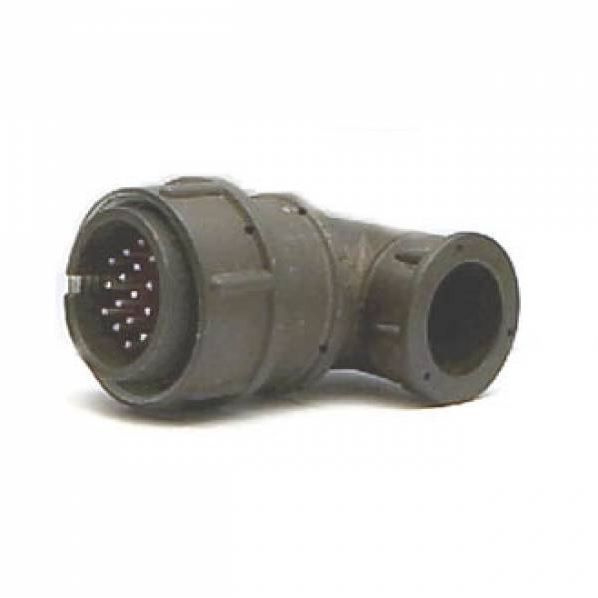

• Модель оснащена угловым патрубком (обозначение У).
• Предусмотрена гайка для экранированного кабеля (обозначение Э…А1).
• Посадочный диаметр корпуса — 24 мм.
• Климатическое исполнение — УХЛ.

Условия эксплуатации и надёжность

• Температура эксплуатации — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия.
• Выдерживает вибрацию до 5000 Гц с ускорением 490 метров на секунду в квадрате.
• Выдерживает удары до 5000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов.
• Срок службы — от 15 до 25 лет.

Применение

Разъём 2РМ24КУЭ19Ш1А1 используется в электрических цепях с пайкой и предназначен для внутреннего монтажа в оборудовании, где требуется устойчивость к механическим нагрузкам. Благодаря угловому патрубку и гайке для экранированного кабеля изделие подходит для подключения экранированных кабельных линий с надёжной фиксацией и защитой соединения от механических воздействий.

Область применения охватывает устройства, в которых необходимо обеспечить стабильное электрическое соединение при вибрационных и ударных нагрузках, а также при эксплуатации в широком диапазоне температур в рамках климатического исполнения УХЛ.

Комплектация и указания по подбору

Сведения о комплектации, гарантийных обязательствах, стране производства и наличии в предоставленных данных отсутствуют, поэтому не приводятся. Для корректного подбора следует учитывать количество и диаметр контактов, допустимое рабочее напряжение и токовую нагрузку, сечение провода, а также тип присоединяемого кабеля — экранированный, с учётом наличия гайки и углового патрубка. Посадочный диаметр корпуса 24 мм определяет требования к монтажному отверстию и ответной части соединения.
