Назначение и область применения

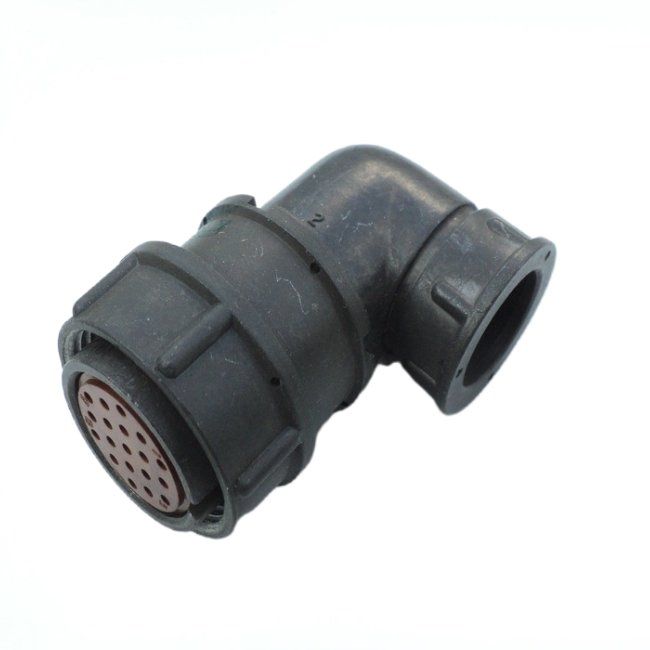

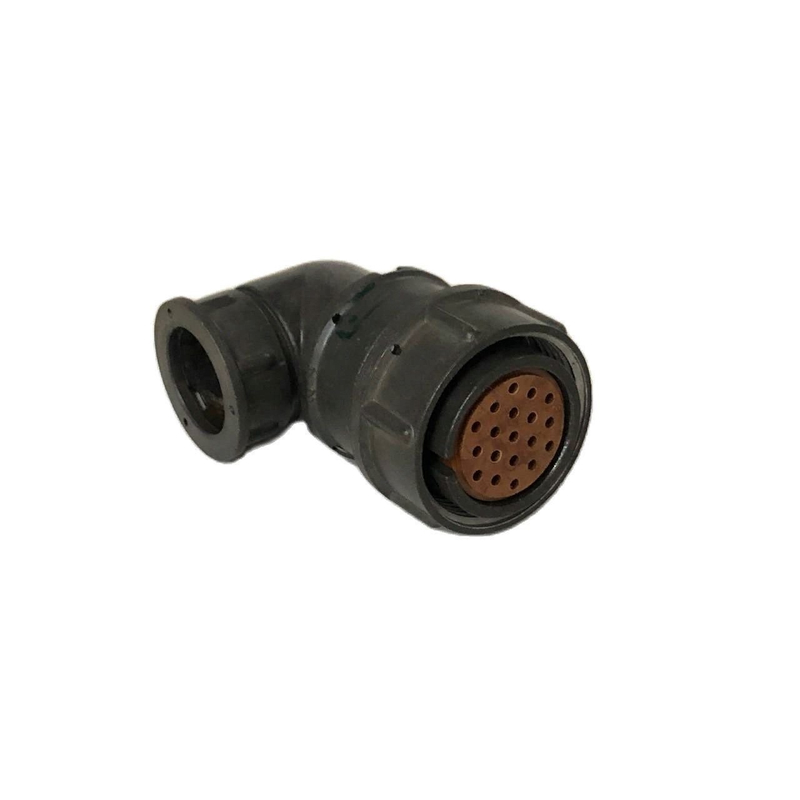

Розетка кабельная 2РМ24КУЭ19Г1В1 представляет собой негерметичный электрический соединитель типа 2РМ, предназначенный для объёмного монтажа внутри приборов, блоков и электронной аппаратуры. Изделие рассчитано на коммутацию электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется в радиоэлектронной, измерительной, промышленной и бортовой аппаратуре. Конструкция ориентирована на всеклиматическое исполнение для категорий УХЛ, что обеспечивает стабильную работу в расширенном диапазоне температур и при воздействии механических нагрузок.

Соединитель используется для подключения экранированных кабелей, а его кабельная часть предполагает крепление при помощи соответствующей гайки-патрубка. Розетка рассчитана на работу в составе разъёмных соединений, где требуется надёжный электрический контакт и высокая устойчивость к вибрационным и ударным воздействиям. Типовое применение включает промышленное оборудование, контрольно-измерительные приборы, устройства связи и специальную технику.

Электрические параметры

Разъём 2РМ24КУЭ19Г1В1 имеет 19 контактов и рассчитан на следующие электрические характеристики:

• Максимальное рабочее напряжение — не более 560 В.
• Максимальный ток на один контакт — до 5 А.
• Общий ток разъёма — до 80 А.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между соседними контактами — не более 6 пФ.

Указанные параметры обеспечивают стабильную передачу сигналов и электропитания в рабочих диапазонах частот. Низкое переходное сопротивление контактов способствует уменьшению потерь и нагрева в точках соединения, а высокое сопротивление изоляции гарантирует отсутствие токов утечки между цепями.

Конструктивные особенности

Корпус розетки выполнен в кабельном исполнении с посадочным диаметром порядка 24 мм. Диаметр контактов обычно составляет 1 мм. Для повышения проводимости и коррозионной стойкости контакты изготавливаются с покрытием из золота, серебра или палладия. Покрытие контактных поверхностей обеспечивает стабильное переходное сопротивление в течение всего срока эксплуатации и защищает от окисления.

Конструкция разъёма предусматривает негерметичное исполнение, что определяет его применение внутри корпусов аппаратуры без прямого воздействия влаги и агрессивных сред. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Монтаж кабельной части выполняется с использованием гайки-патрубка, которая обеспечивает надёжную фиксацию кабеля и экранирующей оплётки.

Механические и климатические характеристики

Розетка 2РМ24КУЭ19Г1В1 обладает высокой механической прочностью и устойчивостью к внешним воздействиям, что подтверждается типовыми показателями:

• Синусоидальная вибрация — до 5000 Гц с ускорением до 490 м/с².
• Одиночные механические удары — до 5000 м/с².
• Многократные механические удары — до 1000 м/с².

Указанные характеристики позволяют использовать соединитель в аппаратуре, подверженной значительным вибрационным и ударным нагрузкам, включая бортовые системы и промышленное оборудование. Разъём сохраняет работоспособность при многократных сочленениях и расчленениях, обеспечивая воспроизводимость электрических параметров после механических воздействий.

Артикул изделия — 70025. Категория — 2РМ2. Изделие относится к серии 2РМ и совместимо с ответными частями соответствующего типоразмера. Год выпуска партии — 90-91. Страна производства, гарантийные обязательства, состав комплекта и данные о сертификации в исходных сведениях не указаны.
