Назначение и область применения

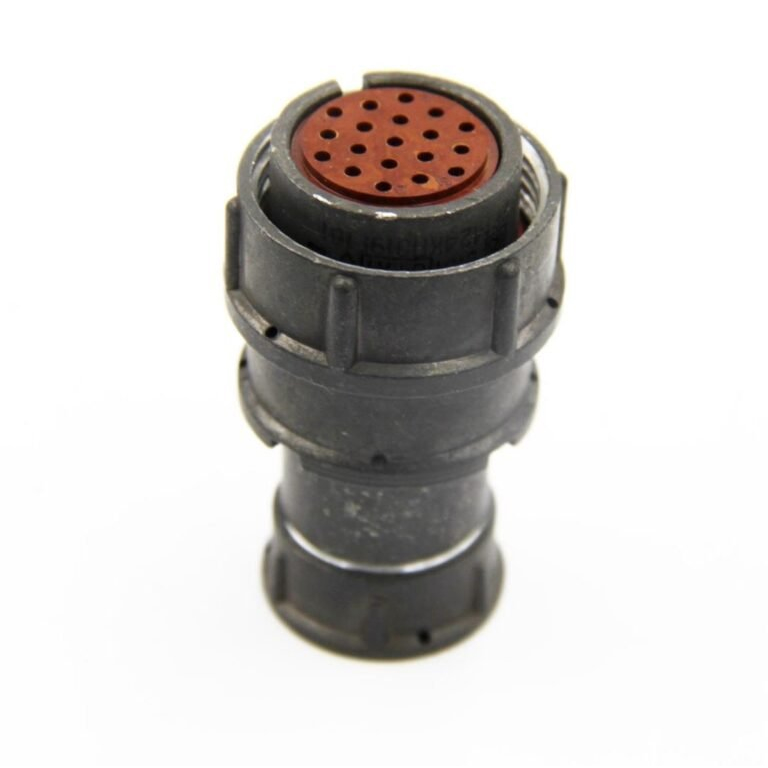

Розетка кабельная 2РМ24КУЭ19Г1В1 представляет собой негерметичный всеклиматический электрический соединитель, относящийся к серии 2РМ2. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Основная сфера применения — внутренний монтаж в радиоэлектронной аппаратуре, где требуется надёжное соединение экранированных кабелей с приборными частями устройств.

Соединитель ориентирован на использование в промышленной измерительной аппаратуре, контрольно-измерительных приборах, телекоммуникационном оборудовании и других системах, где предъявляются повышенные требования к стабильности электрических параметров и устойчивости к внешним воздействиям. Конструкция разъёма обеспечивает корректное подключение экранированных кабелей с заземлением экрана через корпус и гайку.

Данная модель является розеткой, то есть ответной частью для соединения с вилками серии 2РМ24, включая исполнения с индексом Ш. Изделие устанавливается на кабельный ввод и не предназначено для герметичной эксплуатации в условиях прямого контакта с влагой или погружения в жидкости.

Электрические параметры

Разъём оснащён 19 контактами, что обеспечивает достаточное количество цепей для передачи сигналов и электропитания в многоканальных системах. Электрические характеристики изделия подтверждены конструкторской документацией и соответствуют типовым требованиям для серии 2РМ2.

• Максимальное рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка на один контакт — не более 5 А.
• Общая токовая нагрузка на разъём — до 80 А.
• Сопротивление контактов — не более 0,005 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — порядка 1850 В при испытательном напряжении.

Контакты розетки выполняются с покрытиями из золота, серебра или палладия. Такие покрытия обеспечивают низкое и стабильное переходное сопротивление, защищают контактные поверхности от окисления и коррозионного разрушения, продлевают ресурс соединения при многократных сочленениях и расчленениях.

Конструкция и монтаж

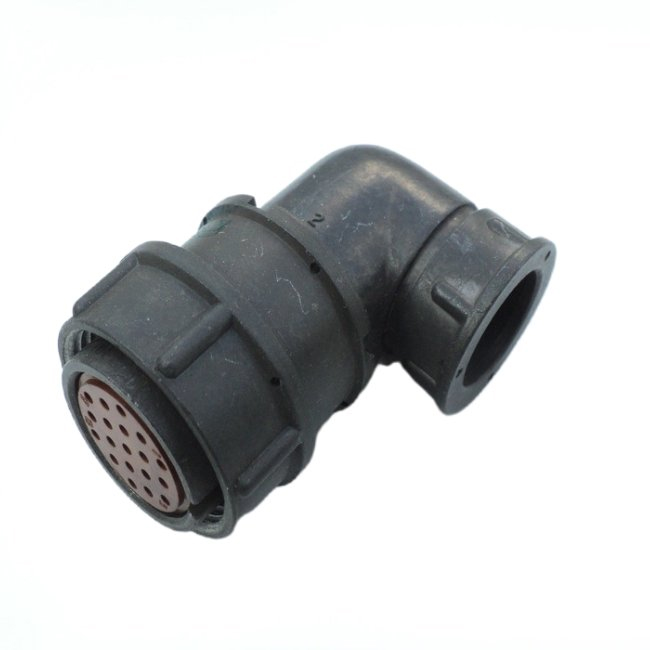

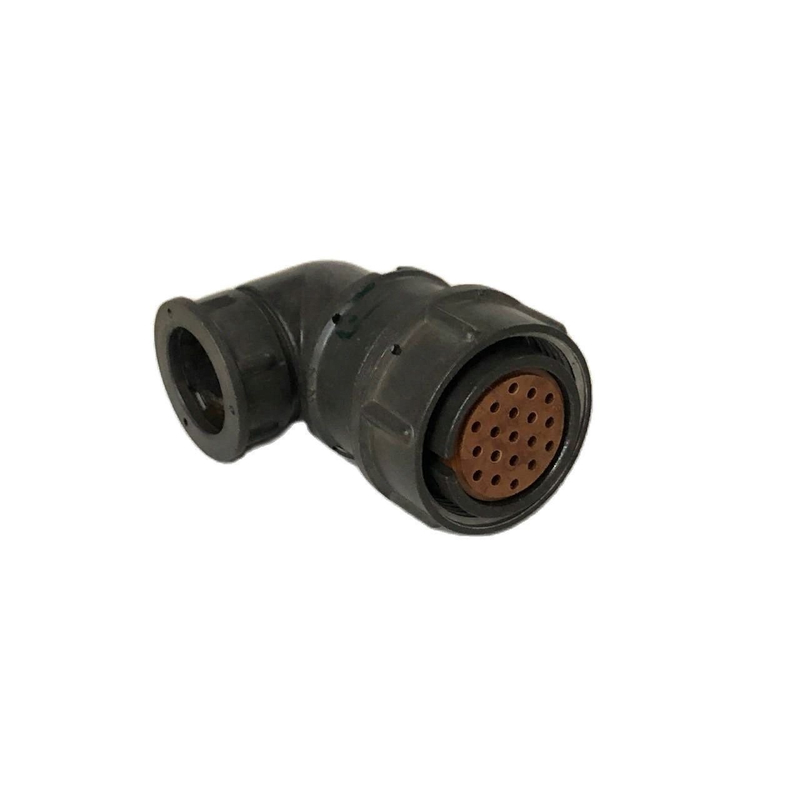

Корпус розетки имеет угловой патрубок, что упрощает прокладку кабеля в стеснённых условиях и позволяет рационально организовать внутреннее пространство прибора. Для фиксации кабеля и подключения экрана предусмотрена гайка, обеспечивающая надёжный контакт экранирующей оплётки с корпусом разъёма и, соответственно, с корпусом аппаратуры.

Посадочный диаметр корпуса составляет около 24 мм, что соответствует типоразмеру 2РМ24 и определяет совместимость с ответными частями этой серии. Монтаж розетки производится на кабель с последующей распайкой контактов согласно схеме соединений конкретного устройства. Изделие рассчитано на многократное использование и допускает значительное число циклов сочленения без ухудшения контактных характеристик.

Климатические и механические характеристики

Соединитель относится к негерметичному всеклиматическому исполнению с климатическим обозначением УХЛ, что подтверждает возможность эксплуатации в условиях умеренного и холодного климата. Изделие сохраняет работоспособность в широком диапазоне температур и при повышенной влажности окружающей среды, характерной для неотапливаемых помещений и уличных шкафов с защитой от прямого попадания осадков.

Конструкция разъёма обеспечивает устойчивость к механическим воздействиям. Соединитель выдерживает синусоидальную вибрацию с ускорением до примерно 490 метров на секунду в квадрате в заданных диапазонах частот, а также ударные нагрузки с ускорением до нескольких тысяч метров на секунду в квадрате. Эти показатели позволяют применять розетку в аппаратуре, эксплуатируемой на подвижных объектах и в условиях производственных вибраций.

Применяемые материалы корпуса и контактов подобраны с учётом требований по коррозионной стойкости и долговременной стабильности характеристик. Розетка не требует периодического обслуживания в процессе эксплуатации при соблюдении допустимых режимов работы.
