Назначение соединителя 2РМ24КУЭ19Г1В1

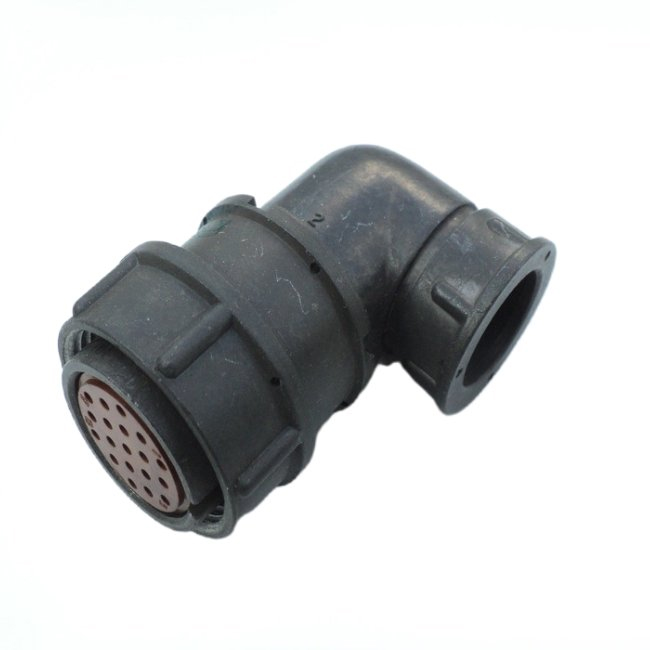

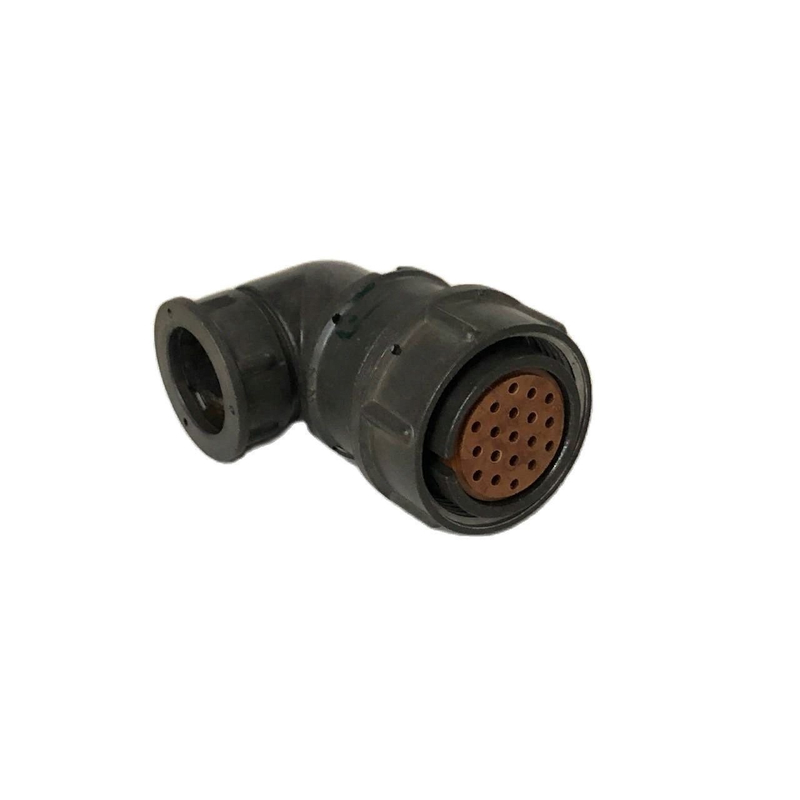

2РМ24КУЭ19Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель, выполненный в виде кабельной розетки с угловым исполнением и экранированием. Изделие относится к категории 2РМ2 и предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения с резьбовым соединением. Угловая конструкция корпуса позволяет подключать кабель под углом к оси сочленения, что удобно при ограниченном монтажном пространстве.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с максимальным рабочим напряжением до 560 В (амплитудное значение) и частотой до 3 МГц. Такое сочетание параметров делает его пригодным для передачи питания и низкочастотных сигналов в составе кабельных сборок, блоков и стоек аппаратуры.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Они определяют его электрические и эксплуатационные возможности.

• Максимальное рабочее напряжение — до 560 В (амплитудное значение).
• Рабочая частота — до 3 МГц.
• Общее количество контактов — 19.
• Токовая нагрузка на контакт для диаметра 1,0 мм — от 5 до 8 А.
• Токовая нагрузка на контакт для диаметра 1,5 мм — от 7 до 15 А.
• Токовая нагрузка на контакт для диаметра 2,0 мм — 18 А.
• Токовая нагрузка на контакт для диаметра 3,0 мм — 32 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Допускается кратковременный нагрев до плюс 150 градусов Цельсия.
• Срок службы хранения — до 15 лет.
• Наработка — не менее 1000 часов.
• Количество циклов сочленений — до 500.

Устойчивость к внешним воздействиям

Соединитель выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 490 метров на секунду в квадрате. Предусмотрена стойкость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и к многократным ударам с ускорением до 1000 метров на секунду в квадрате. Линейные нагрузки достигают 2000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ2.1 или В. Изделие подходит для эксплуатации при пониженном атмосферном давлении 133 Па и при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Конструкция и монтаж

Контакты соединителя выполнены извлекаемыми и имеют серебряное покрытие, что отражено буквой В в маркировке. Метод монтажа — обжимка. Конструкция допускает работу с экранированным кабелем, что важно для снижения помех в низкочастотных цепях. Негерметичное исполнение означает, что разъём не предназначен для работы под водой или в условиях прямого воздействия жидкостей под давлением.

Применение

2РМ24КУЭ19Г1В1 применяется в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения. Его используют для коммутации кабелей в блоках, шкафах и стойках, где требуется резьбовое соединение, устойчивое к вибрации и ударам. Экранирование и угловое исполнение делают его удобным для монтажа в стеснённых условиях и в цепях, чувствительных к наводкам.

Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия и климатическому исполнению УХЛ2.1 или В соединитель подходит для эксплуатации в умеренном и холодном климате, в том числе при пониженном давлении и высокой влажности. Извлекаемые контакты с серебряным покрытием упрощают обслуживание и замену при необходимости.
