2РМ24КУЭ19Г1В1: кабельная розетка для надежных электрических соединений

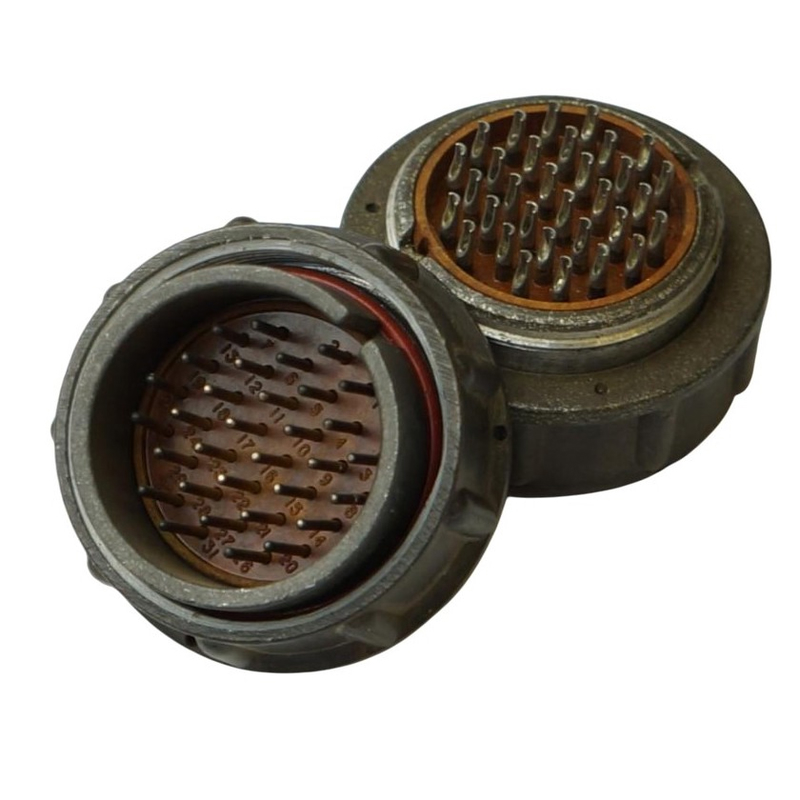

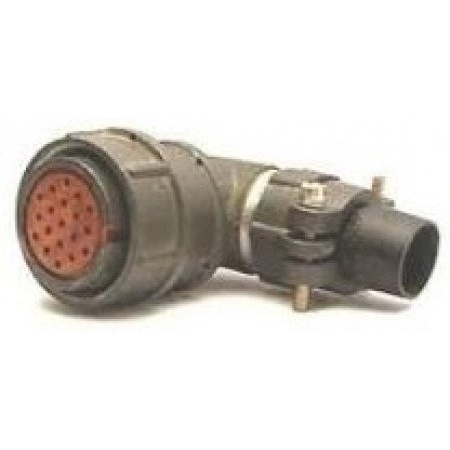

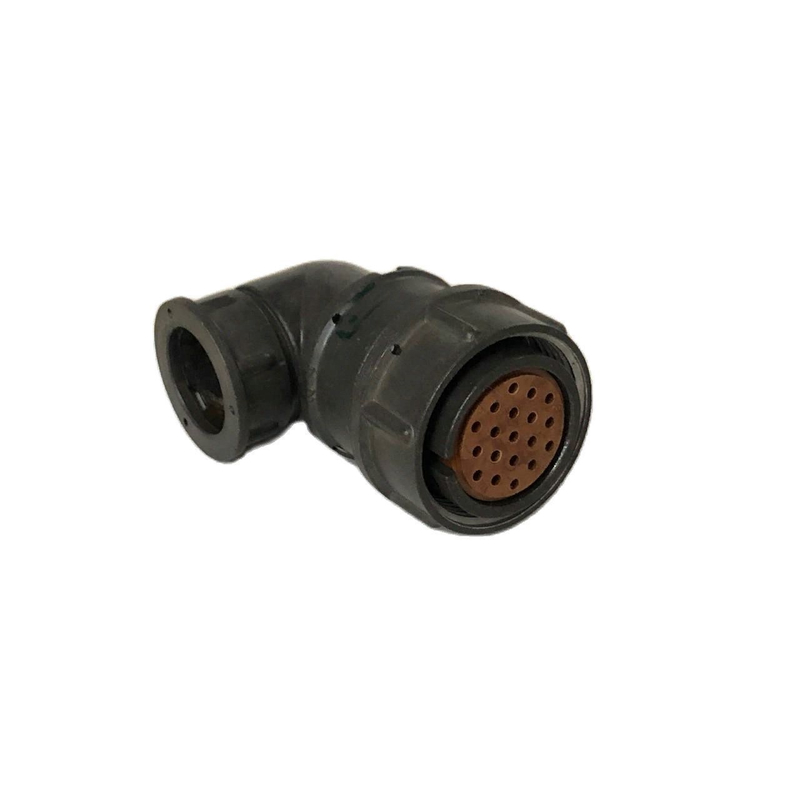

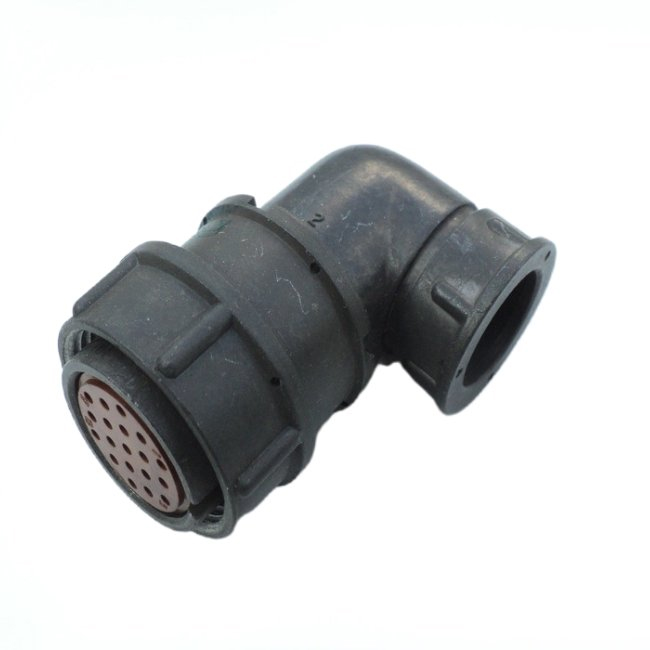

2РМ24КУЭ19Г1В1 — цилиндрический низкочастотный электрический соединитель серии 2РМ, предназначенный для построения разъемных соединений в цепях постоянного и переменного тока. Исполнение представляет собой кабельную розетку с угловым патрубком и гайкой, рассчитанной на применение с экранированным кабелем. Контакты имеют серебряное покрытие, способствующее стабильному электрическому контакту.

Конструктивные особенности

Модель относится к соединителям с условным размером корпуса 24 и 19 контактами. Кабельное исполнение удобно при подключении аппаратуры, где важно организовать аккуратный вывод кабеля и снизить нагрузку на место ввода. Угловой патрубок помогает рационально разместить кабель в ограниченном пространстве оборудования.

Ключевые особенности 2РМ24КУЭ19Г1В1:

• Кабельная розетка цилиндрического типа

• Негерметичное исполнение для внутреннего монтажа

• 19 электрических контактов

• Корпус условного размера 24

• Угловой патрубок для кабельного ввода

• Гайка для экранированного кабеля

• Серебряное покрытие контактов

• Монтаж проводников методом пайки

• Резьбовая фиксация в сочлененном положении

• Одношпоночная поляризация корпуса, снижающая риск неправильного соединения.

Технические параметры

Соединители серии 2РМ используются в электрических цепях постоянного и переменного тока частотой до 3 МГц. Для исполнения с 19 контактами и корпусом 24 в технических данных указываются рабочее напряжение до 560 В, нагрузка до 5 А на одиночный контакт и суммарная нагрузка до 80 А. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, а емкость между контактами — не более 6 пФ.

Параметры необходимо сверять с технической документацией на конкретную партию и условия применения, поскольку характеристики соединения зависят от схемы контактов, типа ответной части, кабеля и требований к монтажу.

Где применяется 2РМ24КУЭ19Г1В1

Разъем 2РМ24КУЭ19Г1В1 может использоваться в составе промышленной, измерительной, телекоммуникационной, энергетической и специальной аппаратуры. Наличие 19 контактов позволяет одновременно передавать питание, управляющие сигналы и данные в пределах параметров используемой электрической схемы.

На практике такой соединитель применяют для:

• Подключения кабельных жгутов к блокам и приборам

• Организации разъемных соединений в шкафах автоматики

• Соединения модулей измерительного и контрольного оборудования

• Подключения аппаратуры в системах управления

• Монтажа экранированных кабелей при необходимости снизить влияние электромагнитных помех

Рекомендации по монтажу

Для сохранения характеристик разъема важно соблюдать технологию пайки, правильно подготовить кабель и обеспечить надежную фиксацию экрана в зоне концевой гайки. Перед монтажом следует проверить соответствие ответной части, расположение контактов и маркировку цепей.

Необходимо учитывать, что 2РМ24КУЭ19Г1В1 является негерметичным соединителем, поэтому его следует применять в условиях, соответствующих требованиям к внутреннему монтажу. Для эксплуатации в среде с повышенной влажностью, прямым воздействием воды, агрессивных веществ или значительным запылением требуется отдельно оценить степень защиты всей конструкции.

2РМ24КУЭ19Г1В1 сочетает многоконтактную компоновку, резьбовую фиксацию, угловой кабельный ввод и возможность подключения экранированного кабеля. Эти особенности делают разъем практичным решением для оборудования, где требуются надежность соединения, удобство обслуживания и четкая поляризация при подключении.
