Назначение разъёма 2РМ24КПН19Ш1В1В

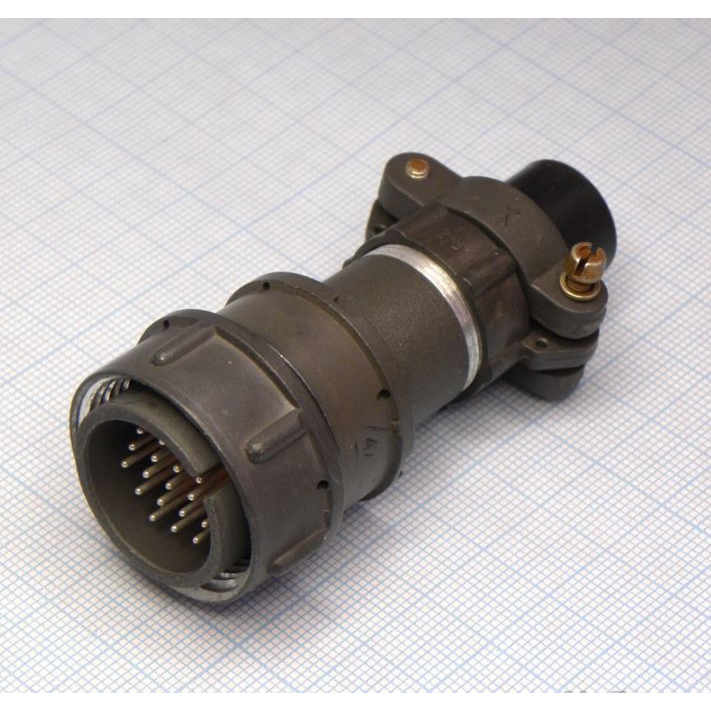

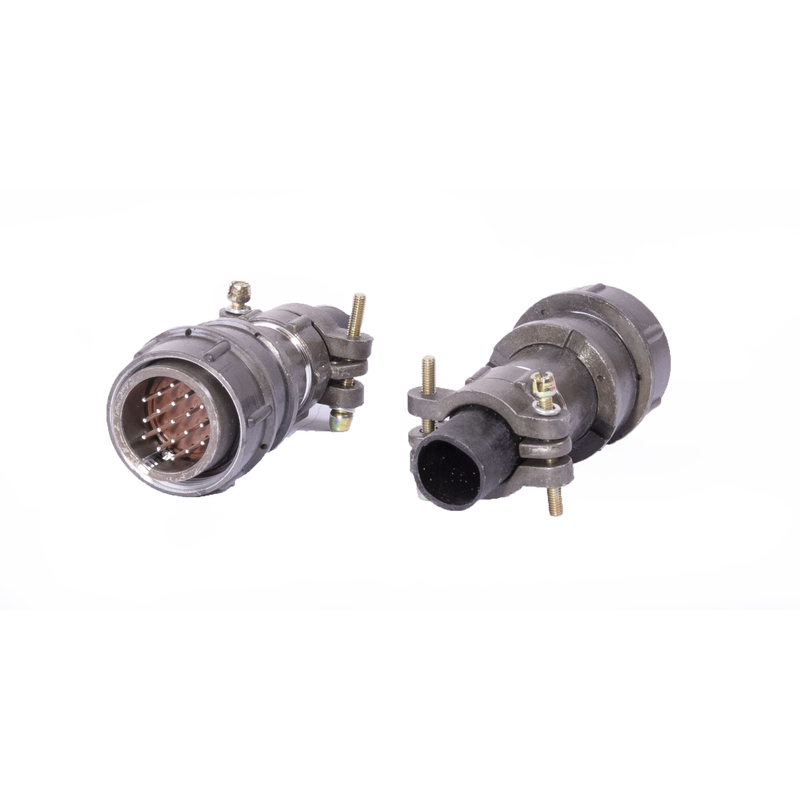

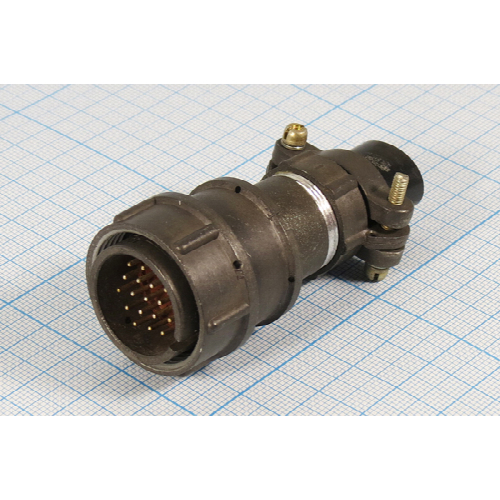

2РМ24КПН19Ш1В1В — кабельная вилка из серии низкочастотных цилиндрических соединителей 2РМ с девятнадцатью контактами. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется там, где требуется надёжное механическое соединение кабеля с ответной частью и стабильная передача сигнала или питания между блоками аппаратуры.

Конструкция рассчитана на объёмный монтаж пайкой: проводники подпаиваются к контактам вилки, после чего жгут фиксируется в корпусе. Такое исполнение характерно для приборов, пультов, блоков питания и другой техники, где кабель подходит к устройству напрямую, без промежуточных клеммных колодок.

Расшифровка обозначения

Маркировка построена по принятой для серии 2РМ схеме и позволяет определить основные параметры изделия ещё до знакомства с паспортом.

• 2РМ — тип негерметичного низкочастотного цилиндрического разъёма.
• 24 — условный размер корпуса, диаметр посадочного отверстия 24 мм.
• К — кабельный корпус, рассчитанный на подключение кабеля.
• ПН — прямой патрубок с гайкой для крепления и фиксации кабеля.
• 19 — число контактов в разъёме.
• Ш1 — штыревые контакты диаметром 1 мм.
• В — серебряное покрытие контактной поверхности.
• 1 — исполнение с теплостойкостью до 100 градусов Цельсия.

Таким образом, уже из названия видно, что перед нами кабельная вилка с прямым патрубком, девятнадцатью штыревыми контактами диаметром 1 мм и серебряным покрытием, предназначенная для работы в составе низкочастотных электрических цепей.

Подтверждённые технические особенности

Приведённые ниже параметры относятся к изделию и определяют его поведение в реальной эксплуатации.

• Максимальное рабочее напряжение достигает 560 В.
• Ток на один контакт — до 5 А, суммарный ток по всем контактам — до 80 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Допускается перегрев контактов до плюс 180 градусов Цельсия.
• Ресурс по сочленениям-расчленениям — не менее 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов.
• Контакты — штыревые, диаметром 1 мм, с серебряным покрытием.
• Корпус — кабельный, с прямым патрубком и гайкой, посадочное отверстие 24 мм.

Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильный контакт при многократных сочленениях. Сочетание широкого температурного диапазона и высокой стойкости изоляции делает разъём пригодным как для наземной, так и для бортовой аппаратуры, работающей в жёстких условиях.

Применение

2РМ24КПН19Ш1В1В применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём подходит для объёмного монтажа пайкой в различных устройствах: блоках питания, измерительной и управляющей аппаратуре, пультах, шкафах автоматики и другой технике, где требуется разъёмное соединение кабеля с ответной частью.

Благодаря девятнадцати контактам вилка позволяет передавать одновременно несколько независимых цепей — например, питание и сигнальные линии — через один соединитель. Кабельный корпус с прямым патрубком и гайкой упрощает ввод кабеля и его механическую фиксацию, что снижает риск обрыва проводников при вибрации и натяжении.

При монтаже важно соблюдать полярность и схему распайки, а также учитывать суммарный ток по всем контактам, чтобы не превышать допустимую нагрузку на соединитель. Для ответной части следует использовать соответствующий приборный разъём той же серии и типоразмера.

Условия эксплуатации и уход

Разъём сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, а контакты допускают кратковременный перегрев до плюс 180 градусов Цельсия. Ресурс в 500 сочленений-расчленений и наработка от 1000 до 5000 часов определяют области, где важны долговечность и предсказуемость характеристик.

Для поддержания стабильного контакта рекомендуется содержать контактные поверхности в чистоте, не допускать попадания влаги и агрессивных сред внутрь корпуса и периодически проверять затяжку гайки патрубка. При соблюдении этих условий изделие обеспечивает надёжную коммутацию на протяжении всего заявленного срока службы.
