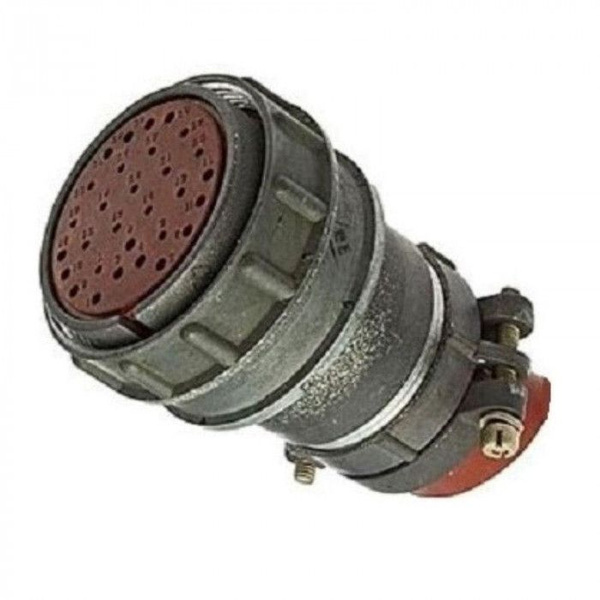

Назначение разъёма 2РМ24КПН19Ш1В1

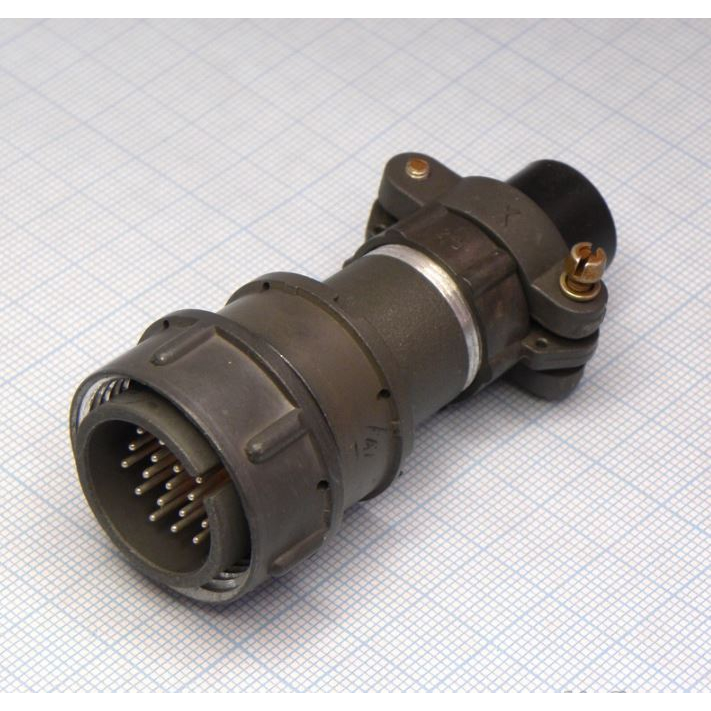

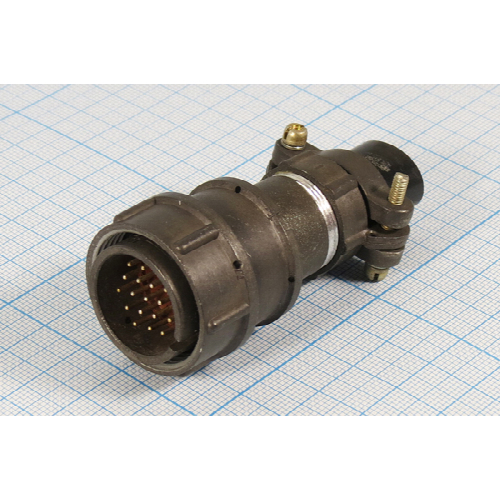

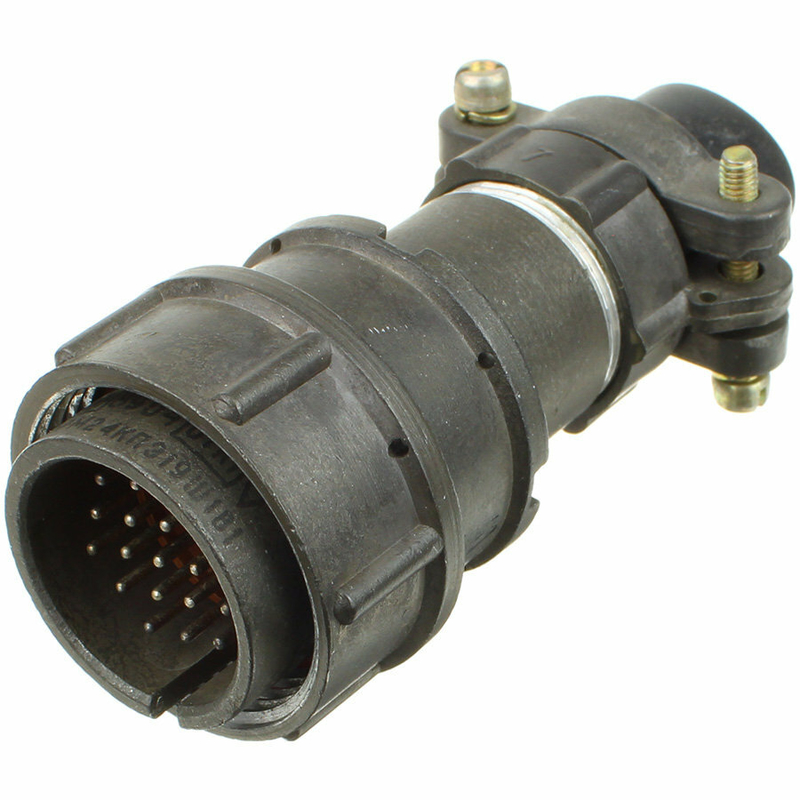

2РМ24КПН19Ш1В1 — это кабельная вилка серии 2РМ, представляющая собой цилиндрический негерметичный электрический разъём общего назначения. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное электрическое соединение цепей между кабелем и ответной частью.

Конструктивно вилка относится к разъёмам с резьбовым сочленением и прямым патрубком. Такое исполнение обеспечивает механическую фиксацию сочленённой пары и удобство монтажа кабеля. Разъём рассчитан на обжимной монтаж, что предполагает присоединение проводников к контактам путём обжима.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов — 19, контакты извлекаемые, цилиндрические, диаметром 1 мм.
• Рабочее напряжение — до 560 В.
• Максимальная токовая нагрузка — до 5 А на контакт, суммарная — до 80 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контакта — до 0,005 Ом.

Условия эксплуатации

• Температурный диапазон — от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, смена температур — до плюс 150–180 градусов Цельсия.
• Работа при пониженном давлении — до 133, умноженное на 10 в минус двенадцатой степени Паскаля.
• Вибрация в диапазоне 1–5000 Гц с ускорением до 490 метров на секунду в квадрате.
• Одиночные удары — до 5000 метров на секунду в квадрате.
• Линейные нагрузки — до 2000 метров на секунду в квадрате.
• Климатическое исполнение — В или УХЛ2.1.

Ресурс и сохраняемость

Минимальная наработка составляет 500–1000 часов при 500 сочленениях-расчленениях. Срок сохраняемости — 15–25 лет.

Материалы и геометрические параметры

Корпус вилки изготавливается из алюминиевого сплава АЛ-11, изоляторы — из прессматериала АГ-4. Контакты выполнены из латуни ЛС59-1 и имеют серебряное или золотое покрытие.

Посадочный диаметр составляет 24 мм, масса изделия — около 22,5–27 граммов. Условные размеры: D равен М24 умноженное на 1, максимальная длина L — 62,5 мм, диаметр левого конца — 43 мм. Схема контактов стандартная для серии 2РМ24 с нумерацией для 19 контактов.

Применение и совместимость

Вилка применяется в составе кабельных сборок радиоэлектронной и радиотехнической аппаратуры общего назначения. Резьбовое сочленение и стандартная схема контактов серии 2РМ24 с нумерацией для 19 контактов обеспечивают сопряжение с соответствующими ответными частями данной серии.

Негерметичное исполнение определяет область применения: изделие подходит для работы в оговорённых климатических условиях и не предназначено для эксплуатации в средах, требующих полной герметичности. Обжимной монтаж и извлекаемые контакты упрощают сборку и обслуживание кабельных соединений.

Заявленные механические и климатические нагрузки — вибрация, удары, линейные ускорения, пониженное давление и широкий температурный диапазон — позволяют использовать разъём в аппаратуре, работающей в жёстких условиях эксплуатации в пределах подтверждённых характеристик.
