2РМ24КПН19Ш1В1

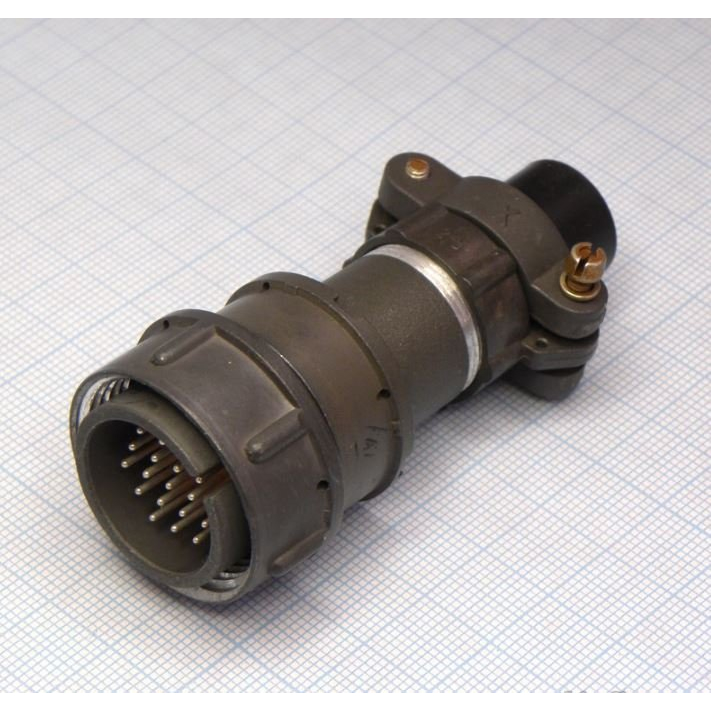

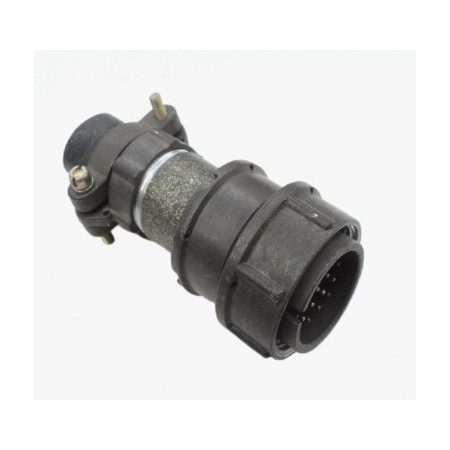

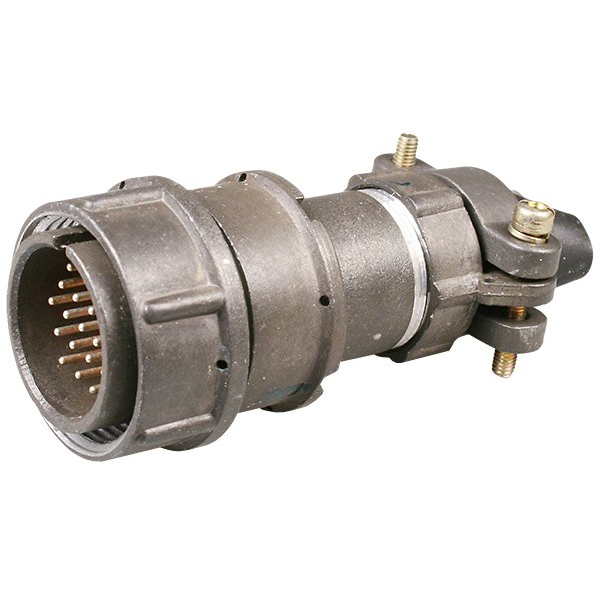

2РМ24КПН19Ш1В1 — это цилиндрический низкочастотный негерметичный электрический разъём (соединитель) из серии 2РМ, выполненный в виде кабельной вилки с прямым патрубком.

Общее назначение

Разъём предназначен для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц, используется в промышленной, транспортной и военной электронике.
Он относится к тропико‑ и климатоустойчивым изделиям, рассчитанным на работу в достаточно жёстких внешних условиях.

Конструкция и обозначение

Серия 2РМ означает цилиндрический низкочастотный соединитель, буквы и цифры в обозначении указывают на тип корпуса, патрубка, расположение контактов и теплостойкость.
Диаметр посадочного гнезда корпуса составляет 24 мм, разъём имеет 19 извлекаемых контактов диаметром 1 мм, установленных в кабельный корпус с прямым патрубком.

Электрические параметры

• Максимальное рабочее напряжение до 560 В (постоянный и переменный ток).

• Токовая нагрузка на один контакт до 5 А, суммарный ток на весь соединитель — до 80 А.

• Сопротивление контактов не более 5 мОм, сопротивление изоляции — не менее 1000–5000 МОм, ёмкость между контактами до 6 пФ.

Климатические и механические условия

Разъём рассчитан на работу в диапазоне температур от примерно −60 °C до +100 °C, исполнение обычно соответствует климатическому классу УХЛ2.1 по ГОСТ 15150‑69.
Он выдерживает повышенные вибрационные нагрузки и линейные ускорения порядка 2000 м/с², допускает работу при пониженном и повышенном атмосферном давлении.
