Назначение разъёма 2РМ24КПН19Ш1В1

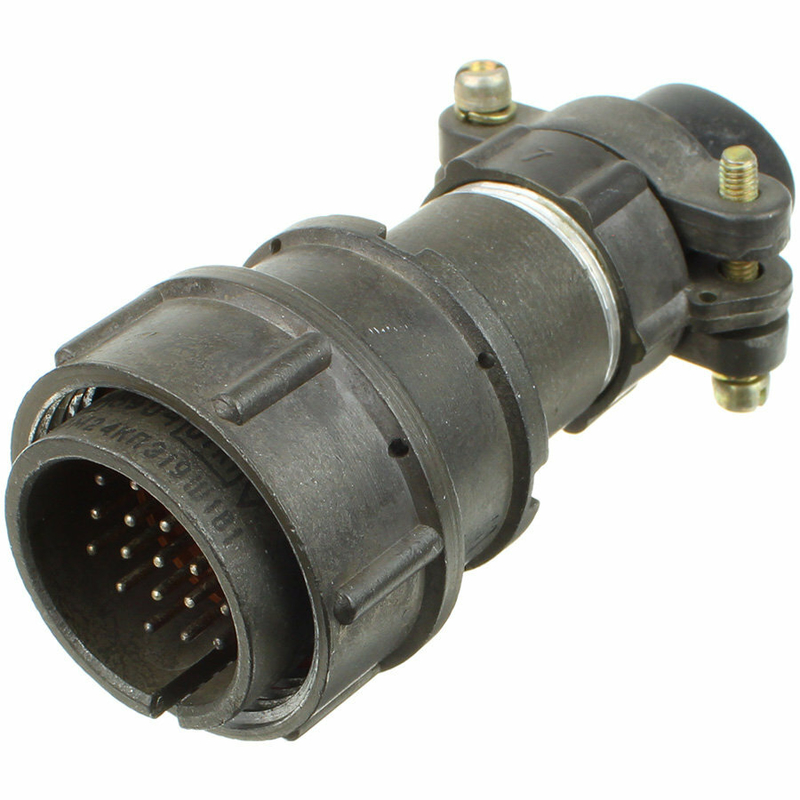

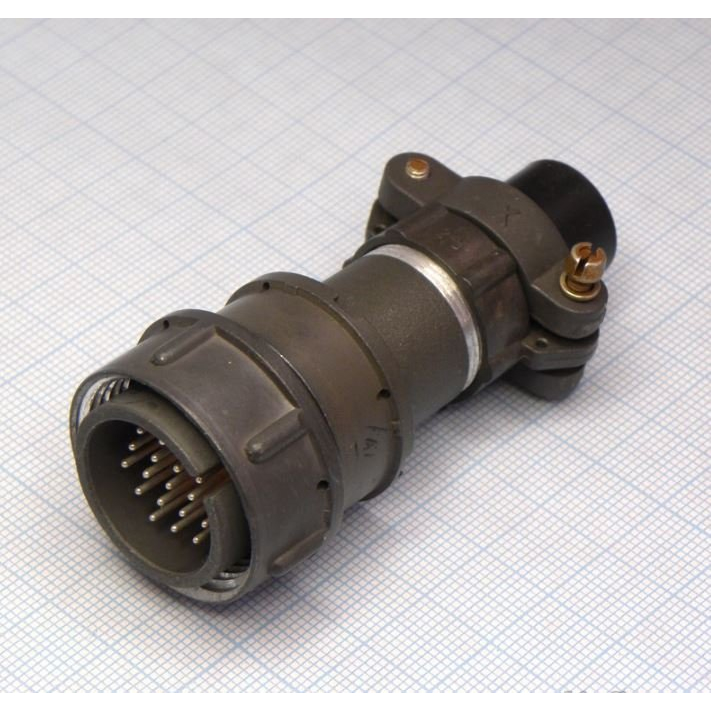

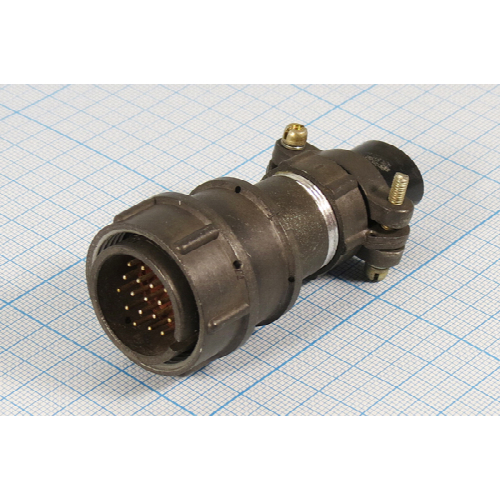

2РМ24КПН19Ш1В1 — это кабельная вилка цилиндрического низкочастотного негерметичного разъёма серии 2РМ. Изделие предназначено для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Разъём относится к соединителям общего назначения и применяется как для внутреннего, так и для объёмного монтажа в приборах.

Конструктивно вилка выполнена с прямым патрубком под кабель, оснащена 19 контактами диаметром 1 мм и резьбовым соединением с ответной частью. Посадочный диаметр корпуса составляет 24 мм, что определяет установочные размеры при монтаже в аппаратуре. Изделие поставляется в категории 2РМ2, артикул позиции — 460.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения разъёма. Электрические и эксплуатационные показатели определяют допустимые режимы работы и ресурс изделия.

• Количество контактов — 19, диаметр каждого контакта 1 мм.
• Тип соединения — резьбовое, патрубок прямой, исполнение кабельное.
• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — от 5 до 8 А в зависимости от условий эксплуатации.
• Суммарная токовая нагрузка на соединитель — до 80 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — не более 5 мОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, с возможностью кратковременного нагрева до плюс 150 градусов при смене температур.
• Климатическое исполнение — УХЛ2.1 или В.
• Устойчивость к вибрациям — до 2000 метров на секунду в квадрате.
• Число сочленений-расчленений — 500 циклов.
• Наработка — не менее 5000 часов.
• Срок хранения — до 25 лет.
• Метод монтажа — обжимка, контакты извлекаемые.
• Покрытие контактов — серебро или золото.

Особенности конструкции

Разъём выполнен негерметичным, то есть не предназначен для работы в условиях прямой влаги или повышенного давления среды. Извлекаемые контакты позволяют производить обжимку проводников отдельно от корпуса, что упрощает сборку кабельных сборок и последующее обслуживание. Резьбовое соединение обеспечивает надёжную фиксацию вилки с ответной частью и устойчивость к вибрационным нагрузкам. Покрытие контактов серебром или золотом снижает переходное сопротивление и повышает коррозионную стойкость.

Область применения

2РМ24КПН19Ш1В1 используется как соединитель общего назначения в радиоэлектронной и радиотехнической аппаратуре. Благодаря широкому диапазону рабочих температур и стойкости к вибрациям изделие применимо в приборах, работающих в составе стационарного и бортового оборудования. Вилка подходит для коммутации цепей питания и сигнальных цепей с частотой до 3 МГц.

Монтаж выполняется методом обжимки извлекаемых контактов; посадочный диаметр корпуса 24 мм учитывается при компоновке разъёмного узла в корпусе прибора. Климатическое исполнение УХЛ2.1 или В определяет допустимые условия эксплуатации в составе соответствующей аппаратуры.

Краткие итоги

1. Кабельная вилка серии 2РМ с 19 контактами диаметром 1 мм.
2. Резьбовое соединение и прямой патрубок для монтажа кабеля.
3. Рабочее напряжение до 560 В, ток на контакт от 5 до 8 А.
4. Температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
5. Ресурс — 500 сочленений, наработка не менее 5000 часов.
