Назначение разъёма 2РМ24КПН19Ш1В1

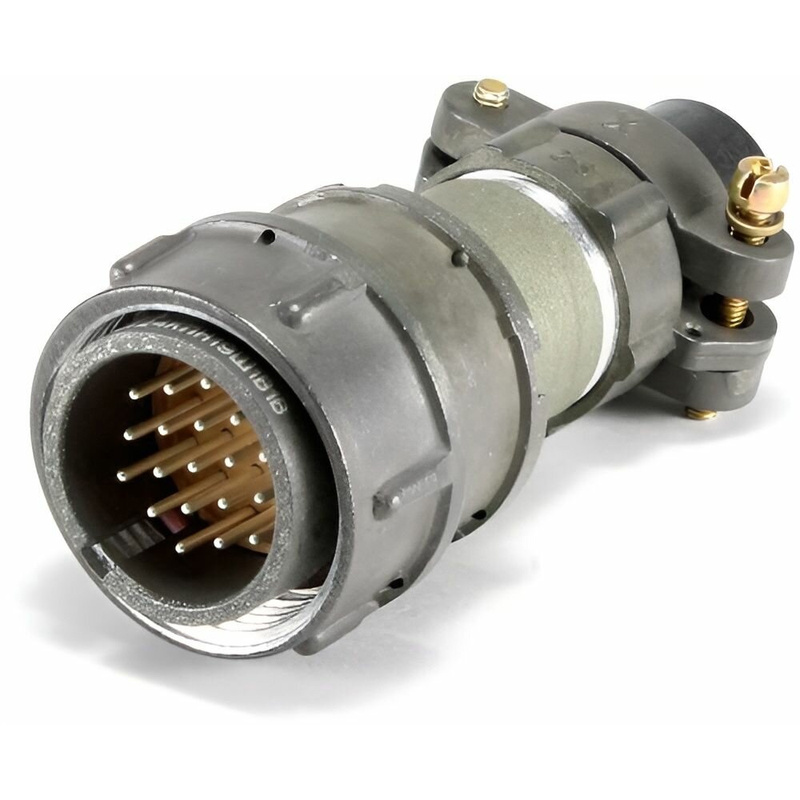

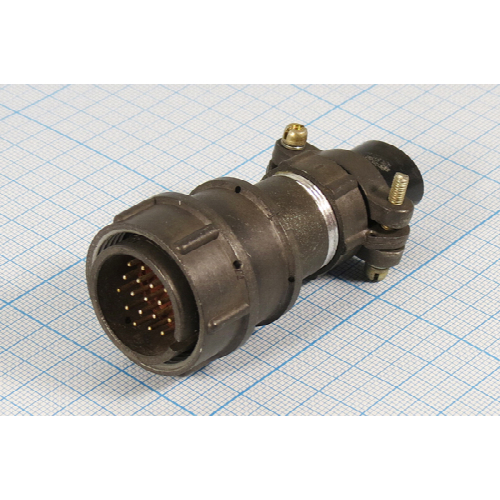

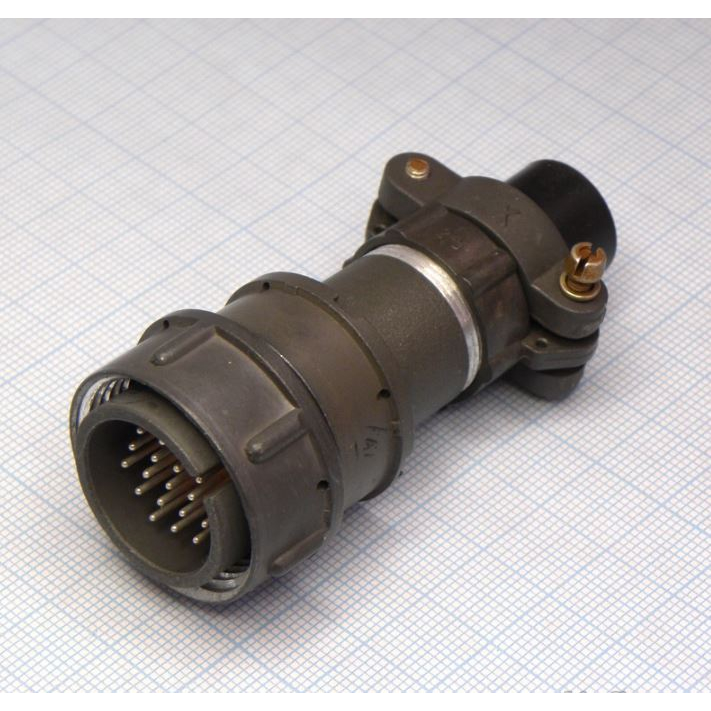

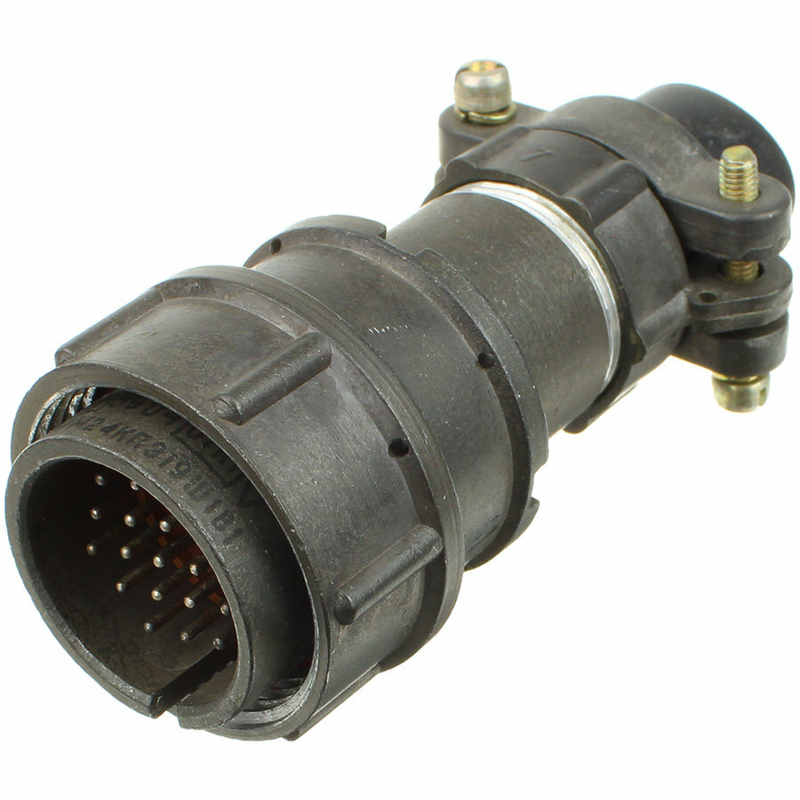

2РМ24КПН19Ш1В1 — негерметичный цилиндрический низкочастотный кабельный разъём серии 2РМ, рассчитанный на 19 контактов, с резьбовым сочленением и прямым патрубком. Изделие предназначено для электрического соединения цепей постоянного и переменного тока в составе кабельных сборок, жгутов и внешних подключений аппаратуры.

Разъём применяется там, где требуется компактное, механически прочное и многократно разъёмное соединение с защитой от неправильного подключения. Одношпоночная поляризация исключает ошибочное сочленение с ответной частью, а резьбовой замок удерживает контактную пару при вибрациях и ударных нагрузках.

Расшифровка обозначения

Маркировка построена по принятой для серии 2РМ схеме и читается по позициям:

• 2РМ — серия низкочастотных цилиндрических разъёмов с резьбовым сочленением.
• 24 — диаметр посадочного отверстия, условный размер корпуса около 24 мм.
• К — кабельная вилка, то есть часть, монтируемая на кабель.
• ПН — исполнение корпуса и контактной колодки с прямым патрубком.
• 19 — число контактов.
• Ш — поляризующий шпон, предотвращающий неверную стыковку.
• 1 — исполнение 1, определяющее тип корпуса и контактной колодки.
• В1 — вариант В1, модификация изделия.

Электрические параметры

Разъём рассчитан на передачу сигналов и питания в низкочастотном диапазоне. Основные электрические характеристики следующие:

• количество контактов — 19 штыревых диаметром 1,0 мм;
• ток на один контакт — до 5 А, суммарный ток на разъём — до 80 А;
• максимальное рабочее напряжение — до 560 В постоянного и переменного тока;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• электрическая прочность изоляции — около 1850 В;
• ёмкость между соседними контактами — не более 6 пФ.

Рабочий диапазон частот — до примерно 3000 кГц. Такое сочетание параметров позволяет использовать разъём как для цепей управления и сигнализации, так и для силовых линий умеренной мощности.

Условия эксплуатации и конструкция

Изделие выполнено в негерметичном исполнении, то есть не предназначено для работы при прямом воздействии влаги, погружении в воду или в среде с повышенным давлением. Корпус и патрубок — кабельного типа, с прямым выходом кабеля; сочленение с ответной частью резьбовое.

Температурный диапазон обычно составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия, классификация по теплостойкости — до 100 градусов Цельсия. Поляризующий шпон обеспечивает единственно возможное взаимное положение вилки и розетки при стыковке.

Механические и ресурсные характеристики

Разъём рассчитан на многократные сочленения и расчленения — не менее 500 циклов. Конструкция обладает повышенной стойкостью к вибрациям и механическим ударам, что важно для подвижной и транспортируемой аппаратуры.

Минимальная наработка по времени составляет порядка нескольких тысяч часов. Срок сохраняемости в упаковке при соблюдении условий хранения достигает нескольких десятков лет.

Совместимость и типичные сферы применения

Вилка 2РМ24КПН19Ш1В1 стыкуется с ответными розетками серии 2РМ соответствующего типоразмера, например с 2РМ24КЕН19Г1В1 и аналогичными изделиями, имеющими тот же размер корпуса, число контактов и поляризацию.

Наиболее частые области применения:

• промышленная автоматика, шкафы управления, пульты и клеммные соединения;
• системы питания и распределения цепей постоянного и переменного тока;
• внешние цепи бортового радиоэлектронного оборудования и приборных комплексов;
• кабельные сборки и жгуты измерительной и испытательной техники;
• соединения, требующие частого разъединения при обслуживании и замене блоков.

При монтаже важно обеспечивать правильную разделку кабеля, надёжную заделку контактов и соблюдение полярности шпоночного соединения. Изделие поставляется как самостоятельный разъём; комплектация ответными частями, кожухами и защитными колпачками определяется условиями заказа.
