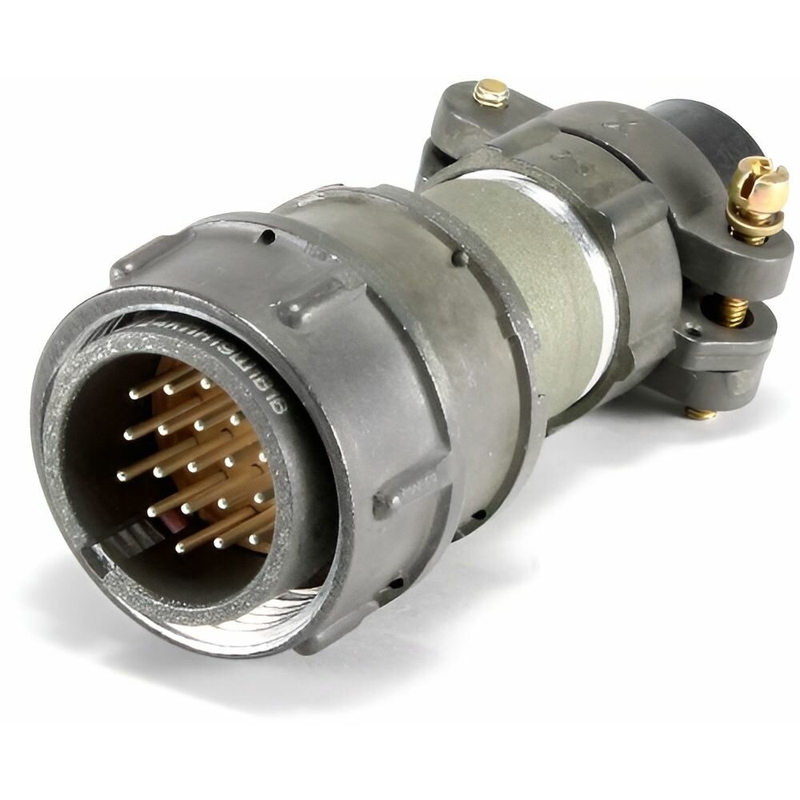

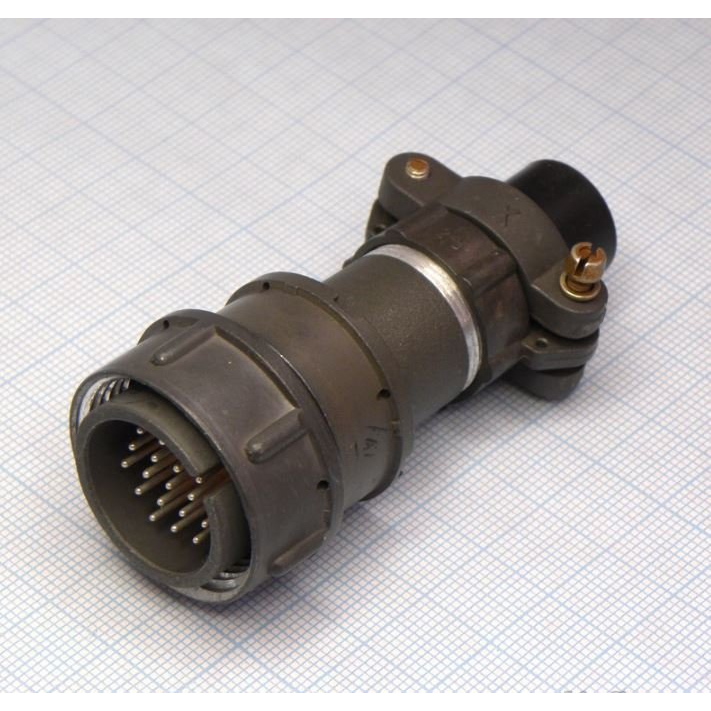

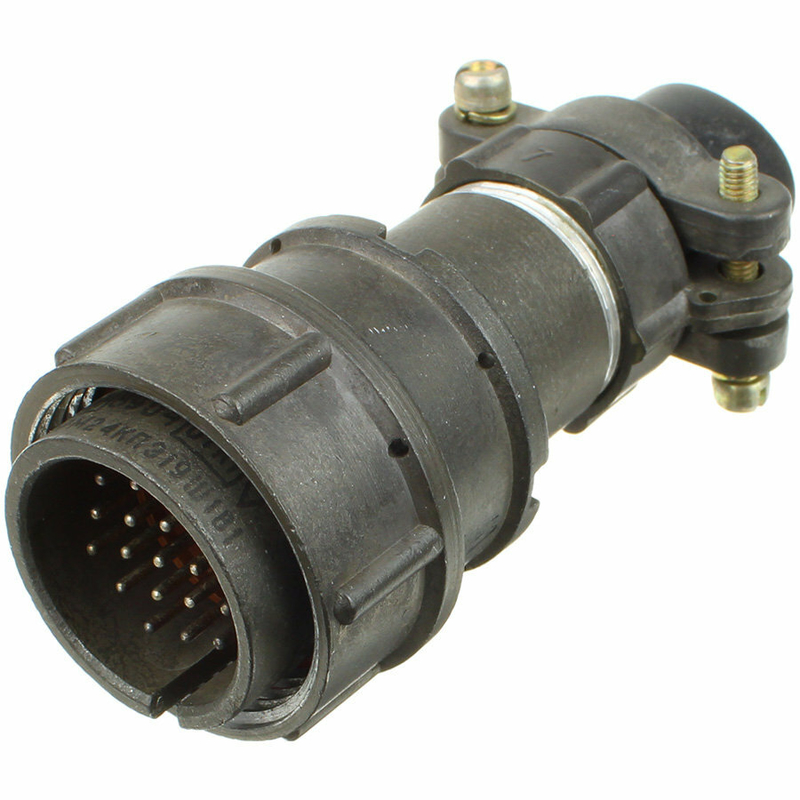

2РМ24КПН19Ш1В1 — это кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РМ, предназначенная для электрических цепей постоянного и переменного тока (до 3 МГц). Она имеет 19 контактов диаметром 1 мм, диаметр посадочного отверстия 24 мм и прямой патрубок с гайкой для неэкранированного кабеля.

Основные характеристики

Максимальное рабочее напряжение составляет 560 В, токовая нагрузка на контакт — до 5–8 А (суммарно до 80 А на разъём). Сопротивление изоляции не менее 1000–5000 МОм, электрическая прочность — до 1850 В.

Разъём рассчитан на 500 сочленений/расчленений, наработку не менее 5000 часов и срок хранения до 25 лет.​

Условия эксплуатации

Работает при температурах от -60 до +100°C (смена до +150–180°C), ускорении до 2000 m/s², пониженном давлении до 1,33·10³ Па. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, монтаж — объёмный внутренний пайкой.

Сочленение резьбовое с одношпоночной поляризацией, контакты извлекаемые с серебряным покрытием.
