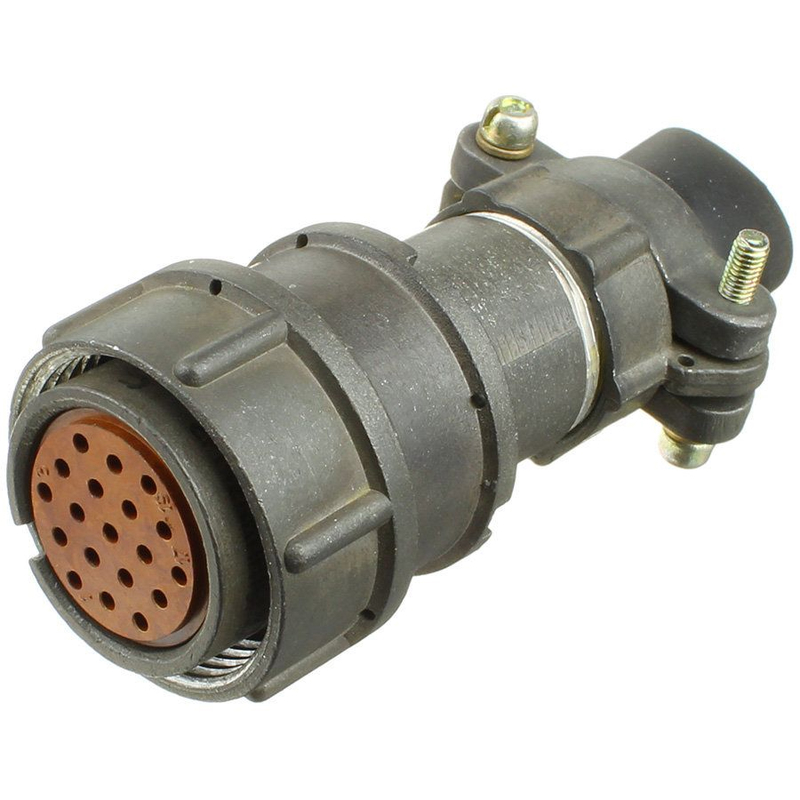

Назначение соединителя 2РМ24КПН19Ш1П1

Соединитель 2РМ24КПН19Ш1П1 относится к категории цилиндрических низкочастотных негерметичных соединителей объемного монтажа с резьбовой фиксацией сочлененного положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В.

Соединители серии 2РМ применяются для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они рассчитаны на монтаж с экранированными или неэкранированными кабелями и проводами и изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Расшифровка условного обозначения 2РМ24КПН19Ш1П1

Структура обозначения позволяет определить конструктивные особенности изделия без обращения к дополнительной документации. Ниже приведены значения позиций маркировки.

• 2РМ — тип соединителя.
• 24 — условный размер корпуса.
• К — вид корпуса: кабельный.
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 19 — количество контактов.
• Ш — часть соединителя: вилка.
• 1 — обозначение сочетания контактов.
• П — тип покрытия контактов согласно исполнению.
• 1 — теплостойкость: 100 градусов Цельсия.

Конструктивные особенности

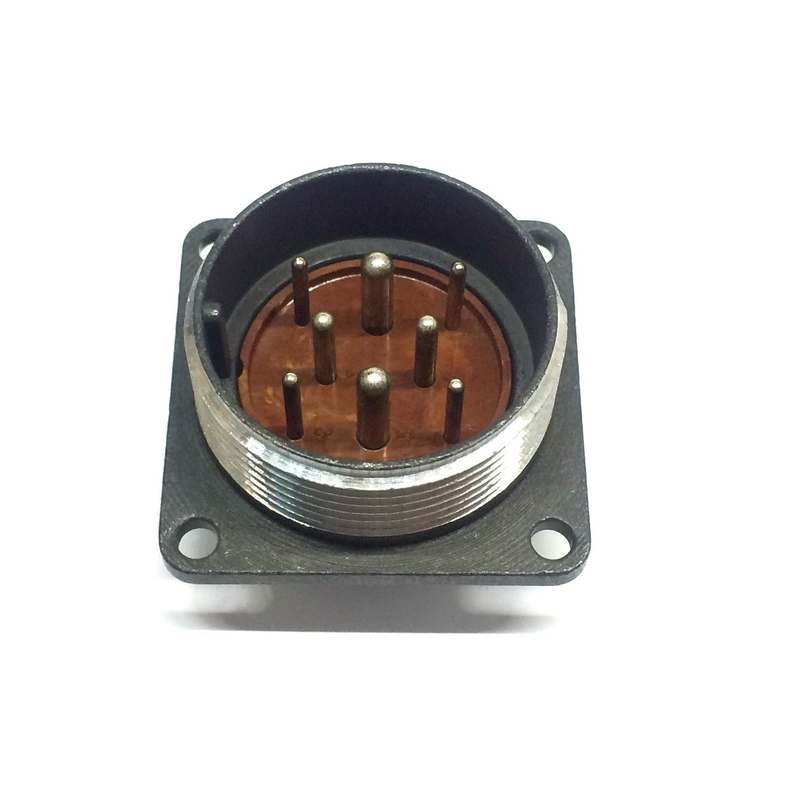

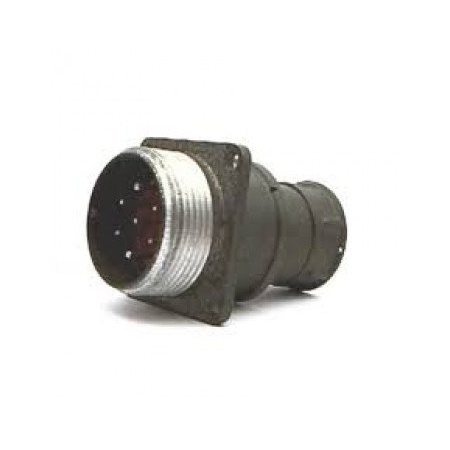

Соединители 2РМ состоят из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. Блочная часть соединителей изготавливается без патрубков или с прямыми патрубками, кабельная часть — без патрубков, с прямыми или угловыми патрубками.

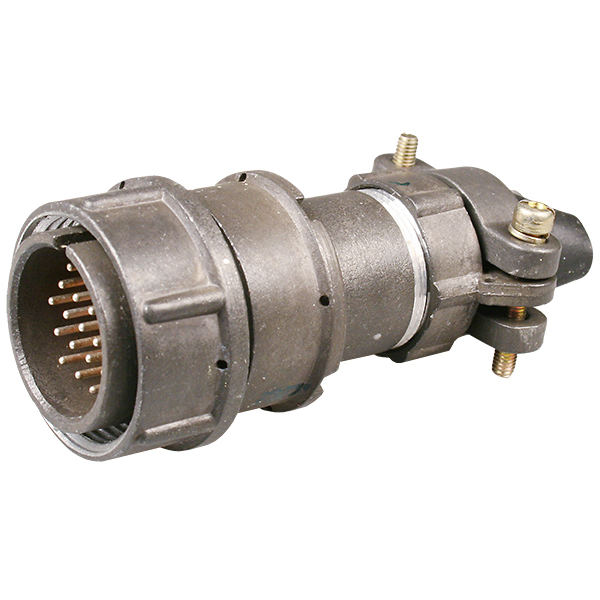

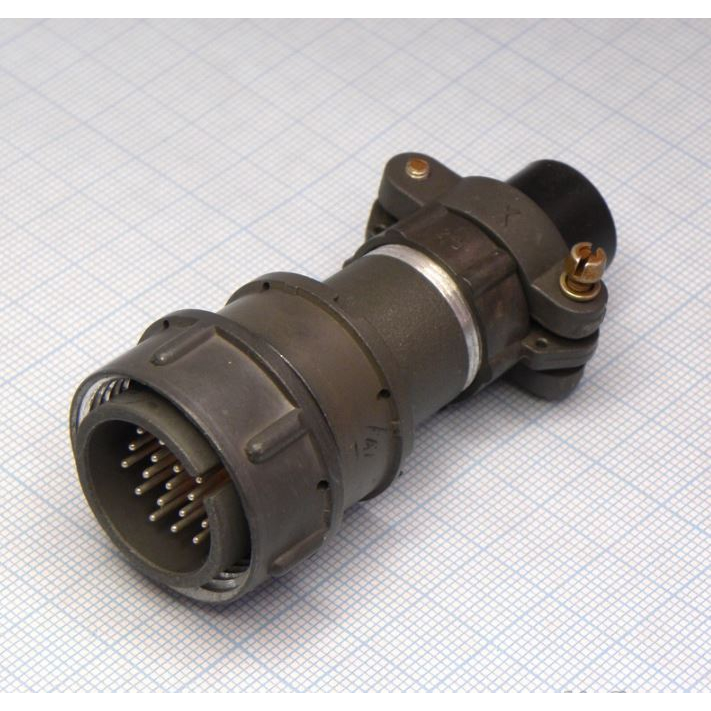

Рассматриваемое исполнение представляет собой кабельную часть с прямым патрубком и гайкой для неэкранированного кабеля. Сочленение соединителей резьбовое, поляризация корпусов одношпоночная. Способ монтажа — объемный, пайкой. Монтаж внутренний.

Основные характеристики конструкции:

• Тип соединителя: негерметичный.
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.
• Состав соединителя: вилка, розетка.
• Вид корпуса: блочный, кабельный.
• Исполнение монтажной части: без патрубка, прямой, угловой.
• Вид сочленения: резьбовое.
• Покрытие контактов: золото, серебро.

Технические параметры

Общее количество контактов в данном исполнении составляет 19. Максимальный ток на одиночный контакт зависит от диаметра контакта и составляет от 5 до 8 ампер при диаметре контакта 1,0 мм, от 7 до 15 ампер при диаметре контакта 1,5 мм, 18 ампер при диаметре контакта 2,0 мм и 32 ампера при диаметре контакта 3,0 мм.

Сопротивление контактов нормируется в зависимости от диаметра: не более 5,0 мОм при диаметре контакта 1,0 мм, не более 2,5 мОм при диаметре контакта 1,5 мм, не более 1,6 мОм при диаметре контакта 2,0 мм и не более 0,8 мОм при диаметре контакта 3,0 мм.

По устойчивости к механическим воздействиям изделие рассчитано на синусоидальную вибрацию с ускорением 490 метров на секунду в квадрате, а также на механический удар одиночного действия.

Применение и условия эксплуатации

Соединитель 2РМ24КПН19Ш1П1 применяется для коммутации электрических цепей в составе узлов и блоков радиоэлектронной аппаратуры. Он подходит для внутреннего монтажа с неэкранированными кабелями и проводами благодаря исполнению гайки патрубка, а резьбовое сочленение и одношпоночная поляризация обеспечивают надежное и однозначное соединение частей.

Гарантийный срок хранения составляет 15 лет со дня изготовления. Изделие выпускается в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69, что определяет допустимые условия его эксплуатации в составе аппаратуры.
