Назначение разъёма 2РМ24КПН19Ш1А1

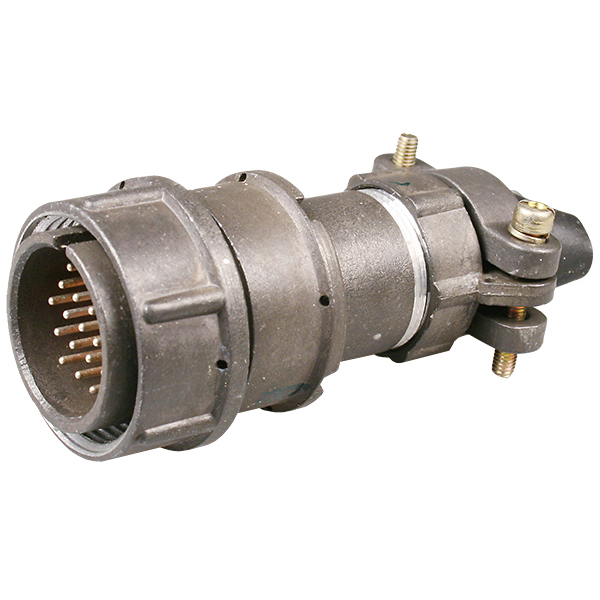

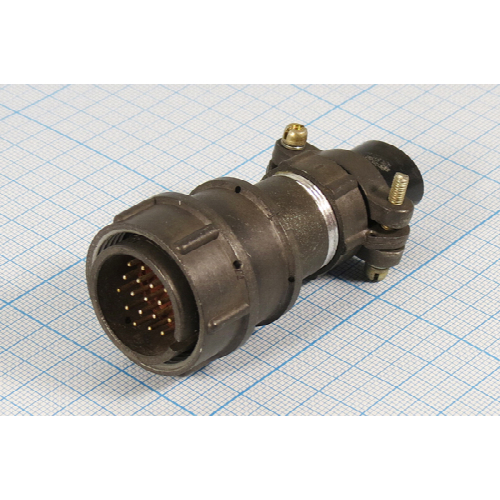

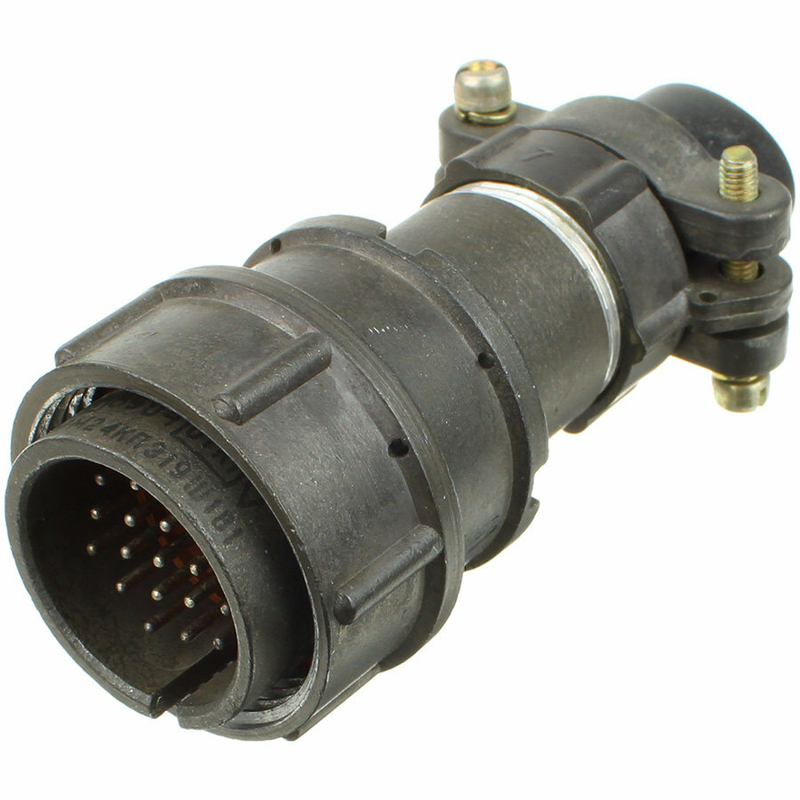

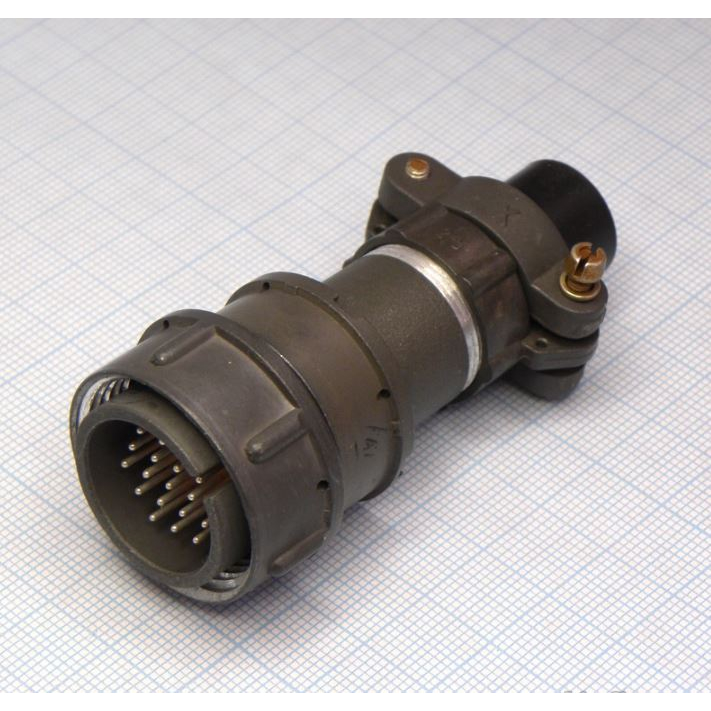

2РМ24КПН19Ш1А1 — цилиндрический низкочастотный электрический разъём серии 2РМ, представляющий собой кабельную вилку с резьбовой фиксацией сочленённого положения. Изделие предназначено для соединения и разъединения электрических цепей в аппаратуре общего и специального назначения, где требуются вибро- и ударопрочные разъёмные соединения. Разъём применяется в цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Основная задача данного изделия — обеспечить надёжную коммутацию многожильного кабеля с ответной частью (розеткой соответствующего типоразмера серии 2РМ) при сохранении стабильного электрического контакта в условиях механических нагрузок и изменяющихся температур. Резьбовая фиксация исключает самопроизвольное расчленение под воздействием вибрации и ударов, что важно для бортовой, промышленной и специальной аппаратуры.

Расшифровка обозначения 2РМ24КПН19Ш1А1

Маркировка построена по типовой системе серии 2РМ и содержит следующие сведения:

• 2РМ — серия низкочастотных цилиндрических разъёмов.
• 24 — условный размер корпуса; посадочный диаметр корпуса 24 мм.
• К — кабельное исполнение, то есть корпус под установку на кабель.
• ПН — резьбовое присоединение, как правило, с прямым патрубком под неэкранированный кабель и накидной гайкой.
• 19 — количество контактов: 19 штук.
• Ш — вилка (штекер, «мужская» часть со штыревыми контактами).
• 1 (после «Ш») — сочетание по диаметру контактов: вариант с контактами диаметром 1,0 мм.
• А — тип покрытия контактов, обычно оловосодержащее покрытие (в отличие от «В» — серебро).
• 1 (последняя цифра) — теплостойкость до 100 °C.

Электрические характеристики

Для разъёмов серии 2РМ корпуса 24 с 19 контактами диаметром 1 мм указываются следующие типовые параметры:

• количество контактов — 19;
• диаметр контакта — 1,0 мм;
• максимальный ток на один контакт — до 5 А;
• суммарный ток на соединитель — до 80 А;
• рабочее (максимальное) напряжение — до 560 В для негерметичных исполнений указанного типоразмера;
• сопротивление контакта — не более 0,005 Ом;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Перечисленные значения относятся к типовым характеристикам разъёмов данного типоразмера и позволяют применять изделие как в слаботочных сигнальных цепях, так и в цепях с заметной токовой нагрузкой, распределённой по нескольким контактам.

Конструкция, монтаж и условия эксплуатации

Разъём 2РМ24КПН19Ш1А1 — негерметичный цилиндрический соединитель с резьбовой фиксацией сочленённого положения. Монтаж объёмный, пайкой, выполняется для внутреннего монтажа аппаратуры. Такое исполнение обеспечивает надёжное электрическое соединение при компактной компоновке жгута.

Диапазон рабочих температур обычно составляет от минус 60 °C до плюс 100 °C для исполнения «1», при этом возможен кратковременный перегрев контактов до более высоких значений. Сочетание широкого температурного диапазона, стойкости к вибрации и ударам, а также резьбового крепления делает разъём пригодным для ответственных применений, где требуется частая коммутация кабельных линий без потери качества контакта.
