Назначение соединителя

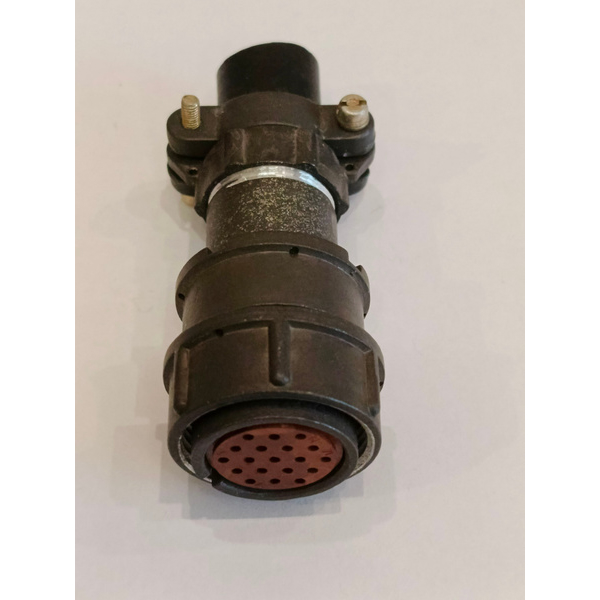

2РМ24КПН19Г1В1В — это электрический низкочастотный цилиндрический негерметичный соединитель, выполненный в виде кабельной розетки с 19 контактами. Изделие относится к категории 2РМ2 и применяется для коммутации электрических цепей переменного и постоянного тока с частотой до 3 МГц при рабочем напряжении до 560–700 В. Соединитель предназначен для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное механическое и электрическое соединение кабельных линий с блоками и приборами.

Подтверждённые особенности конструкции

Корпус соединителя имеет посадочный диаметр 24 мм и блочный тип исполнения. Сочленение ответных частей осуществляется резьбовым способом, что обеспечивает устойчивость к вибрационным нагрузкам и предотвращает самопроизвольное разъединение. Монтаж выполняется объёмным методом — обжимкой или пайкой, а прямой патрубок рассчитан на неэкранированный кабель.

Контакты цилиндрической формы, извлекаемые, диаметром 1,0 мм. Покрытие контактов — серебро, что соответствует индексу В в обозначении. Климатическое исполнение — В (УХЛ). Ниже перечислены основные электрические и эксплуатационные параметры изделия.

Основные характеристики

• Количество контактов — 19.
• Максимальная токовая нагрузка на контакт — до 5–8 А.
• Максимальная токовая нагрузка на весь соединитель — до 80 А.
• Рабочее напряжение — до 560–700 В.
• Частота коммутируемых цепей — до 3 МГц.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия, с кратковременным воздействием до плюс 150 градусов Цельсия.
• Устойчивость к вибрациям — диапазон 1–1000 Гц при ускорении до 2000 метров на секунду в квадрате.

Применение и условия эксплуатации

Соединитель 2РМ24КПН19Г1В1В востребован в составе радиоэлектронной и радиотехнической аппаратуры общего назначения. Резьбовое сочленение и блочный корпус делают его пригодным для условий повышенной вибрации, что подтверждается заявленной устойчивостью к вибрационным нагрузкам в диапазоне от 1 до 1000 Гц. Широкий температурный диапазон позволяет эксплуатировать изделие как при отрицательных температурах до минус 60 градусов Цельсия, так и при нагреве до плюс 100 градусов Цельсия, а кратковременно — до плюс 150 градусов Цельсия.

Монтаж и подключение

Подключение кабеля к розетке выполняется объёмным монтажом: обжимкой или пайкой, в зависимости от технологических требований конкретного производства. Прямой патрубок рассчитан на неэкранированный кабель. Извлекаемые контакты диаметром 1,0 мм упрощают обслуживание и ремонт: при необходимости отдельный контакт можно заменить, не демонтируя весь соединитель. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и надёжную работу в низкочастотных цепях.

Соединитель негерметичного исполнения, поэтому при эксплуатации следует учитывать, что он не предназначен для работы в условиях прямого воздействия влаги и требует защиты со стороны аппаратуры. Климатическое исполнение В (УХЛ) ориентировано на умеренный и холодный климат. Изделие применяется в цепях с постоянным и переменным током, что делает его универсальным решением для коммутации питания и сигнальных линий в приборах и блоках радиоэлектронной аппаратуры.

Ключевые преимущества

• Девятнадцать извлекаемых контактов с серебряным покрытием для стабильной коммутации.
• Резьбовое сочленение, устойчивое к вибрациям в диапазоне 1–1000 Гц.
• Широкий температурный диапазон от минус 60 до плюс 100 градусов Цельсия.
• Высокое сопротивление изоляции — не менее 1000–5000 МОм.
• Возможность монтажа как обжимкой, так и пайкой.

Таким образом, 2РМ24КПН19Г1В1В представляет собой надёжный низкочастотный соединитель для оснащения радиоэлектронной и радиотехнической аппаратуры общего назначения, рассчитанный на работу в цепях до 3 МГц при напряжении до 560–700 В и токовых нагрузках до 5–8 А на контакт.
