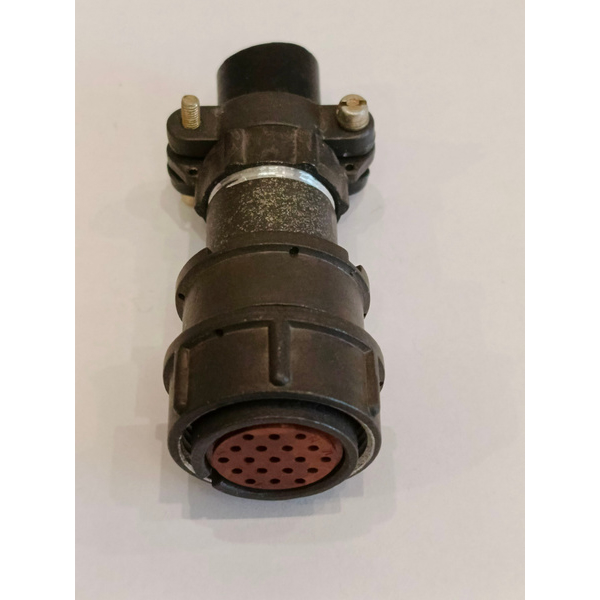

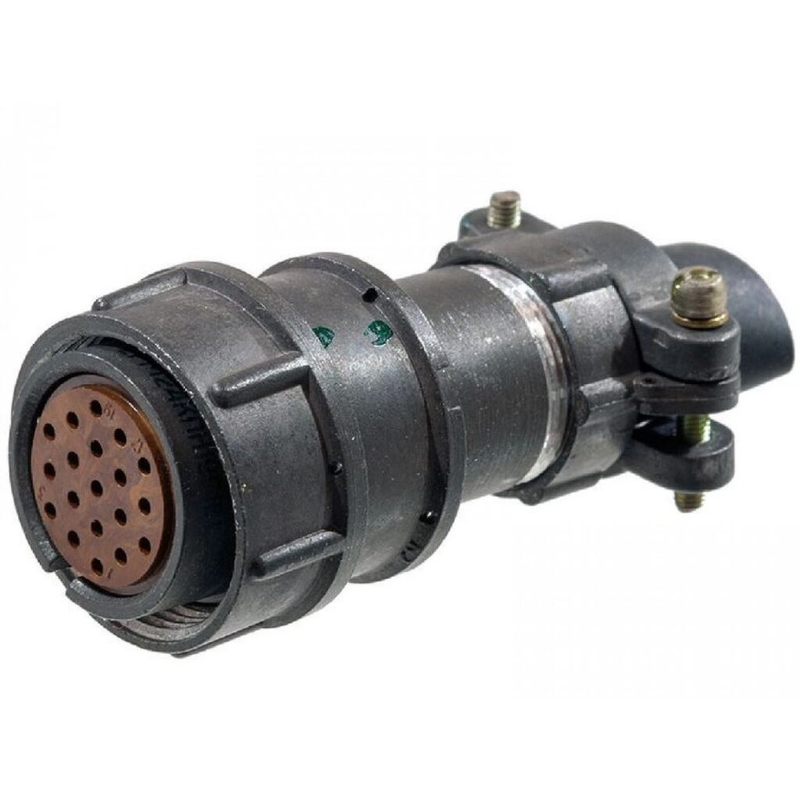

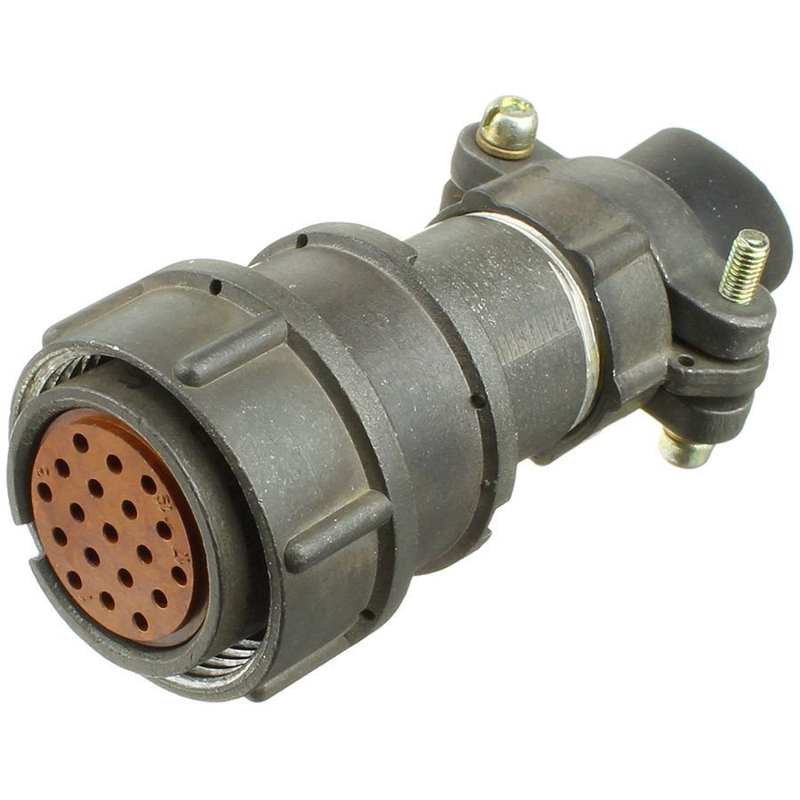

2РМ24КПН19Г1В1В: надежный цилиндрический разъем для ответственных соединений

Разъем 2РМ24КПН19Г1В1В предназначен для формирования надежных разъемных электрических соединений в аппаратуре, где важны механическая прочность, устойчивость к вибрациям и стабильность контакта. Такие соединители применяются в промышленной электронике, системах автоматизации, измерительной технике, транспортном оборудовании, приборостроении и других ответственных электротехнических устройствах.

Конструктивные особенности

Обозначение 2РМ24КПН19Г1В1В относится к серии цилиндрических многоконтактных соединителей 2РМ. Разъемы этого типа отличаются компактной, но прочной конструкцией, рассчитанной на регулярное подключение и отключение кабельных линий или отдельных блоков оборудования.

Ключевые особенности исполнения:

• Цилиндрический корпус, удобный для монтажа в ограниченном пространстве.

• Многоконтактная контактная вставка, позволяющая передавать несколько электрических цепей через один разъем.

• Штыревые контакты в исполнении «П».

• Конструктивное исполнение для установки на кабельной части соединения.

• Поляризация, исключающая неправильное сочленение ответной части.

• Фиксация соединения, повышающая устойчивость к вибрации, ударам и случайному расстыковыванию.

• Контактная группа 19, определяющая компоновку и расположение контактов во вставке.

• Климатическое исполнение В1, применяемое с учетом требований к условиям эксплуатации аппаратуры.

Где используется разъем 2РМ24КПН19Г1В1В

Соединители серии 2РМ востребованы там, где требуется быстроразъемное, обслуживаемое и механически устойчивое подключение электрических цепей. Разъем 2РМ24КПН19Г1В1В может использоваться для соединения кабельных жгутов с корпусами приборов, панелями, распределительными устройствами и функциональными модулями.

Типичные области применения включают:

• Промышленные шкафы управления и автоматики.

• Контрольно-измерительные приборы.

• Системы телемеханики и диспетчеризации.

• Электронные блоки машин и технологического оборудования.

• Испытательные стенды.

• Транспортную, специальную и приборную технику.

• Кабельные сборки с несколькими сигнальными, управляющими или питающими цепями.

Использование одного многоконтактного разъема вместо набора отдельных соединений упрощает монтаж, снижает вероятность ошибок при подключении и делает техническое обслуживание оборудования более удобным.

На что обратить внимание при подборе

При использовании разъема 2РМ24КПН19Г1В1В важно проверить полное соответствие ответной части. Для совместимости необходимо учитывать не только серию 2РМ и размер корпуса 24, но и тип контактов, номер контактной вставки, ключевое положение, вариант сочленения, способ монтажа и климатическое исполнение.

Перед проектированием кабельной сборки рекомендуется уточнить:

• Номинальные параметры каждого контакта.

• Допустимое сечение и тип присоединяемого провода.

• Назначение контактов и распиновку.

• Требуемую ответную часть разъема.

• Условия окружающей среды: температуру, влажность, вибрацию, наличие пыли и масел.

• Требования к экранированию кабеля и защите от электромагнитных помех.

• Необходимость герметизации ввода и дополнительной разгрузки кабеля от натяжения.

Особое внимание следует уделять монтажу контактов. Качественная пайка или другой предусмотренный конструкцией способ присоединения проводников напрямую влияет на переходное сопротивление, нагрев контактов и долговременную надежность соединения.

Преимущества серии 2РМ

Разъемы 2РМ сохраняют актуальность благодаря сочетанию механической надежности, унифицированной конструкции и удобства эксплуатации. Применение 2РМ24КПН19Г1В1В позволяет организовать структурированное подключение многожильных кабелей, упростить замену блоков и обеспечить повторяемость монтажа в серийных изделиях.

Для инженеров и специалистов по ремонту такой разъем удобен тем, что помогает разделить оборудование на функциональные узлы: кабельная часть, панель, приборный модуль или внешний исполнительный механизм могут подключаться через стандартизированное разъемное соединение.

Итог

2РМ24КПН19Г1В1В — цилиндрический многоконтактный разъем для создания прочных и обслуживаемых электрических соединений в промышленной и специализированной аппаратуре. Его применение особенно оправдано в системах с повышенными требованиями к надежности, вибростойкости, удобству монтажа и корректной идентификации электрических цепей.
