Назначение соединителя 2РМ24КПН19Г1В1Л

2РМ24КПН19Г1В1Л — кабельная розетка серии 2РМ, предназначенная для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к соединителям общего назначения и используется в радиоэлектронной и радиотехнической аппаратуре для электрического соединения и коммутации цепей.

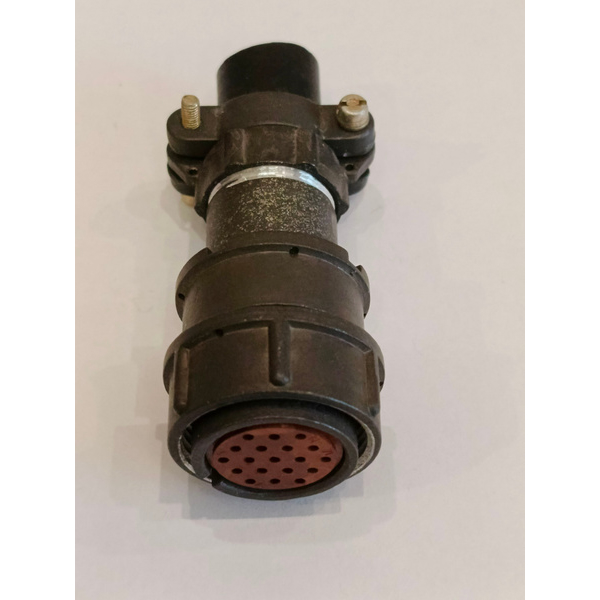

Розетка выполнена в кабельном исполнении с прямым патрубком и гайкой патрубка для неэкранированного кабеля. Такое исполнение позволяет подключать кабель с задней стороны прибора или блока, обеспечивая механическую фиксацию кабеля и защиту места соединения.

Основные технические характеристики

Ниже приведены подтверждённые параметры соединителя 2РМ24КПН19Г1В1Л.

• Диаметр посадочного отверстия: 24 мм.
• Диаметр контактов: 1 мм.
• Количество контактов: 19.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 7 А.
• Ёмкость между контактами: не более 6 пФ.
• Рабочий температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: до 500 раз.

Конструктивные особенности

Соединитель имеет кабельный корпус с прямым патрубком и гайкой патрубка для неэкранированного кабеля. По части соединителя изделие является розеткой. Контакты выполнены цилиндрическими и имеют серебряное покрытие, что обеспечивает стабильное электрическое соединение и снижает переходное сопротивление.

Все контакты рассчитаны на диаметр 1,0 мм, что соответствует индексу «1» в обозначении. Сочетание 19 контактов и корпуса условного размера 24 позволяет использовать розетку для многожильных кабельных сборок и жгутов, где требуется передача нескольких независимых сигналов или цепей питания одновременно.

Расшифровка обозначения

Маркировка 2РМ24КПН19Г1В1Л построена по стандартной схеме серии 2РМ и читается следующим образом.

1. 2РМ — тип соединителя.
2. 24 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 19 — количество контактов.
7. Г — розетка.
8. 1 — все контакты диаметром 1,0 мм.
9. В — серебряное покрытие контактов.
10. Л — исполнение в составе обозначения изделия.

Применение

Соединитель 2РМ24КПН19Г1В1Л применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Благодаря рабочему диапазону температур от минус 60 до плюс 100 градусов Цельсия и стойкости к многократному сочленению розетка подходит для эксплуатации в составе блоков, пультов, стоек и кабельных сборок, где требуется надёжная коммутация цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В и токе до 7 А на контакт.

Высокое сопротивление изоляции не менее 1000 МОм и малая ёмкость между контактами не более 6 пФ позволяют использовать изделие в цепях, чувствительных к паразитным связям. Заявленная минимальная наработка 5000 часов и срок сохраняемости 25 лет подтверждают длительный ресурс применения соединителя в аппаратуре ответственного назначения.
