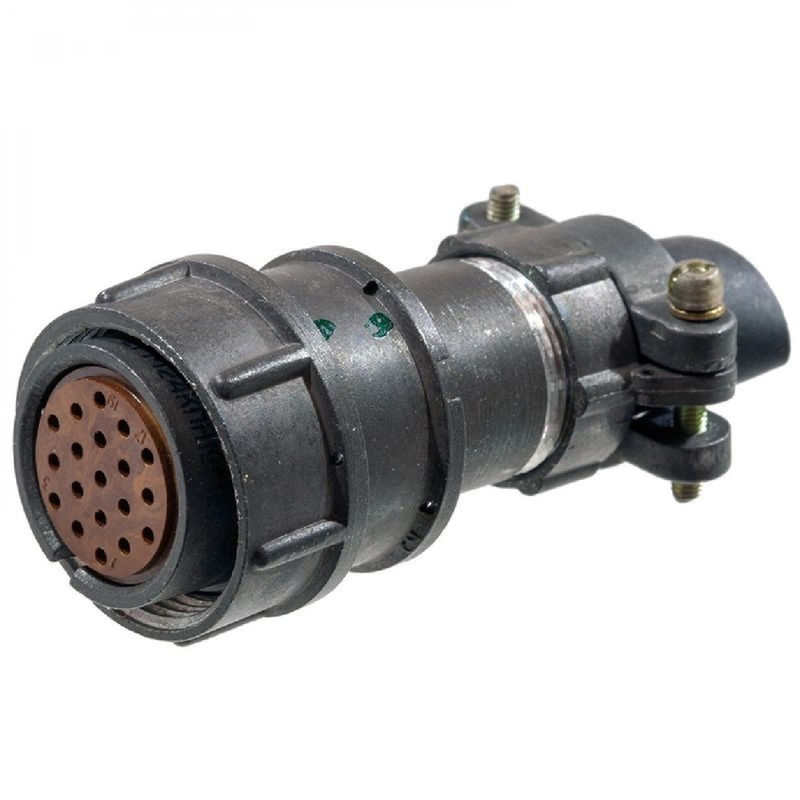

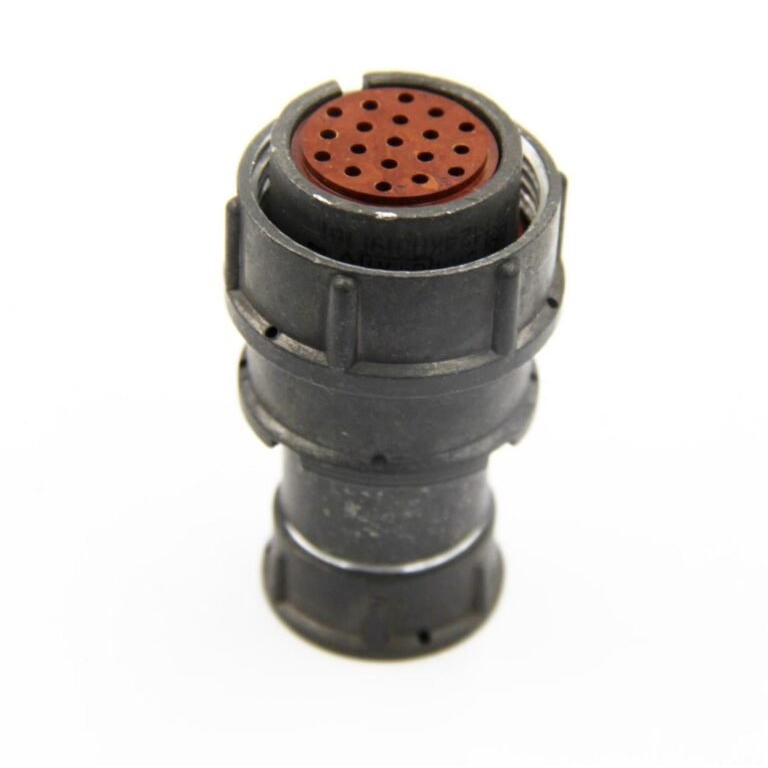

2РМ24КПН19Г1В1: 19-контактный кабельный разъём для надёжных электрических соединений

Разъём 2РМ24КПН19Г1В1 — цилиндрическая кабельная розетка серии 2РМ, рассчитанная на создание разъёмных соединений в цепях постоянного и переменного тока. Исполнение с 19 контактами подходит для оборудования, где важно компактно передавать питание и сигналы по нескольким линиям при устойчивости к вибрации, ударам и температурным перепадам.

Назначение и конструкция

Модель относится к негерметичным низкочастотным соединителям. Она применяется при внутреннем и наружном монтаже электрооборудования в соответствующем климатическом исполнении, а соединение с ответной частью выполняется резьбовым способом. Такая конструкция помогает надёжно фиксировать пару разъёмов и снижает риск самопроизвольного расстыковывания при механических воздействиях.

Маркировка 2РМ24КПН19Г1В1 указывает на ключевые особенности изделия:

• 2РМ — серия цилиндрических электрических соединителей.

• 24 — условный размер корпуса с посадочным диаметром 24 мм.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Н — исполнение для неэкранированного кабеля.

• 19 — количество контактов.

• Г1 — вариант контактной группы, соответствующий розетке.

• В — вариант покрытия контактов; в справочных описаниях для этой маркировки указывается серебряное покрытие.

Основные характеристики

Для 2РМ24КПН19Г1В1 характерны следующие технические параметры:

Указанные характеристики делают разъём пригодным для передачи нескольких электрических цепей через единый компактный интерфейс. При этом фактические параметры конкретной партии следует сверять с паспортом и технической документацией производителя.

Устойчивость к условиям эксплуатации

Соединители серии 2РМ проектируются с расчётом на работу в условиях повышенных механических нагрузок. Для модели 2РМ24КПН19Г1В1 приводятся показатели устойчивости к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², а также к одиночным механическим ударам с ускорением до 5000 м/с².

Температурный диапазон эксплуатации от −60 °C до +100 °C позволяет использовать кабельную розетку в оборудовании, работающем как в холодных помещениях и на открытом воздухе, так и в зонах с умеренным нагревом. Для серии также заявляется работоспособность при высокой влажности — до 98% при +40 °C в соответствующих условиях.

Где применяется 2РМ24КПН19Г1В1

Разъём может использоваться в системах, где необходимо обеспечить многоконтактное соединение кабелей с аппаратурой, приборами или отдельными узлами. Типичные направления применения:

• Промышленная автоматика и шкафы управления.

• Измерительные и испытательные комплексы.

• Телекоммуникационное и специальное электронное оборудование.

• Транспортные, энергетические и машиностроительные системы.

• Приборостроение и лабораторные стенды.

• Аппаратура, работающая в условиях вибрации, ударных нагрузок или перепадов температур.

Например, в шкафу управления 2РМ24КПН19Г1В1 может объединять до 19 сигнальных и питающих линий, идущих от внешнего кабеля к внутреннему модулю оборудования. При обслуживании узел можно отсоединить через резьбовое сочленение, не разбирая всю кабельную трассу.

Что учитывать при подборе

При выборе ответной части и подготовке монтажа важно проверить:

• Совместимость вилки и розетки по серии, размеру корпуса и контактной схеме.

• Соответствие числа контактов и их диаметра проектной документации.

• Расчётный ток каждой отдельной цепи и суммарную нагрузку.

• Рабочее напряжение, температурный режим и условия воздействия среды.

• Тип кабеля, способ фиксации и необходимость экранирования.

• Требования к покрытию контактов, допустимому сопротивлению и ресурсу сочленений.

2РМ24КПН19Г1В1 представляет собой функциональное решение для многоконтактного кабельного подключения: 19 контактов диаметром 1 мм, резьбовая фиксация, прямой патрубок и рассчитанная на промышленную эксплуатацию конструкция позволяют применять его в широком спектре электротехнических задач.
